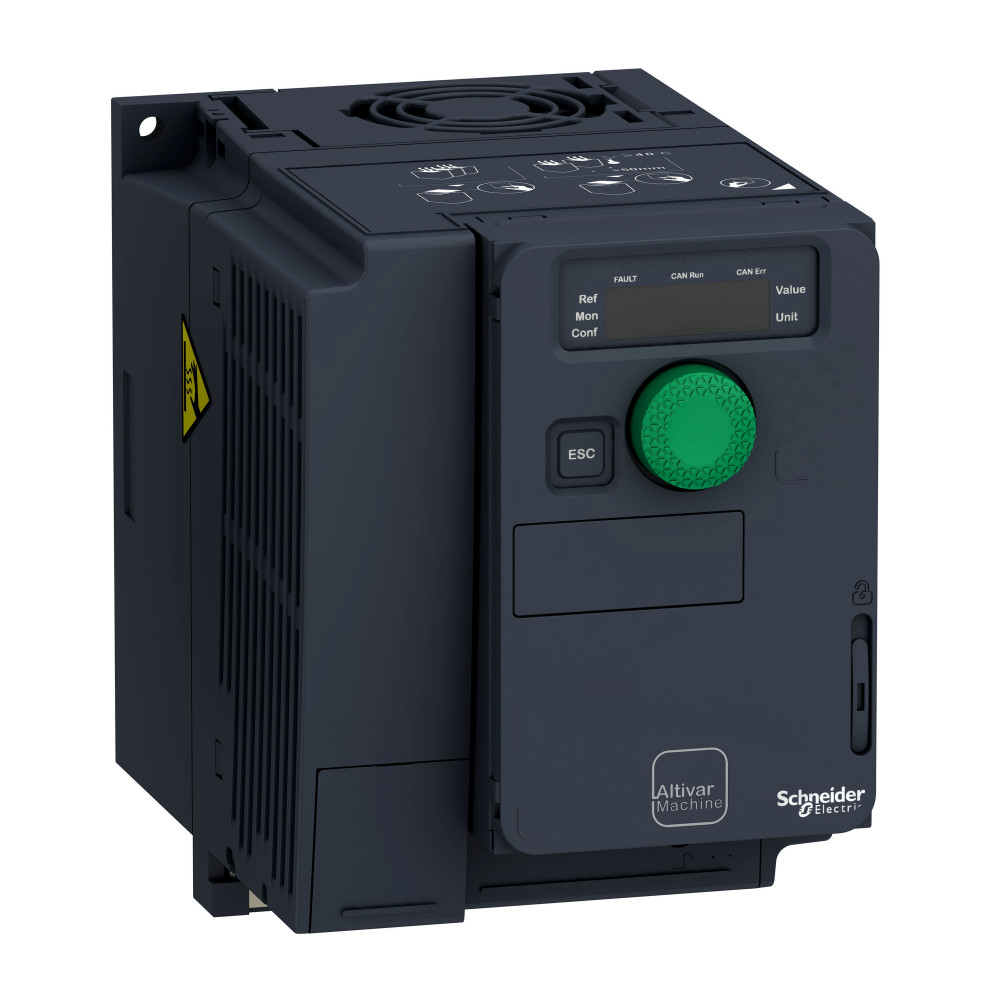

ПРЕОБР ЧАСТОТЫ ATV320 1,5КВТ 600В 3Ф

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ПРЕОБР ЧАСТОТЫ ATV320 1,5КВТ 600В 3Ф

Артикул: ATV320U15S6C ETIM-класс: EC001857 Обновлено: 02.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина105 мм
Высота142 мм
Глубина158 мм
Сетевое напряжение525...600 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж1.5 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении1.5 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

ПРЕОБР ЧАСТОТЫ КОМПАКТНОЕ ИСПОЛНЕНИЕ ATV320 1,5КВТ 600В 3Ф. серия продукта: Altivar Machine ATV320 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - назначение изделия: асинхронные электродвигатели, синхронные двигатели - фильтр помех: без фильтра помех - тип охлаждения: вентилятор - число фаз сети: 3 фазы - линейный ток: 2.6 А в 525 В для тяжелые условия, 2.4 А в 600 В для тяжелые условия - предполагаемый линейный Isc: 5 кА - профиль управления асинхронным электродвигателем: управление вектором потока без датчика, стандартный, отношение напряжения/частоты, 5 точки, отношение напряжения/частоты, 2 точки, отношение напряжения/частоты - энергосбережение, квадратичная функция U/f - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 2…16 kHz регулируем., 4…16 kHz Со снижением номинального тока - функция защиты: SS1 (безопасная остановка 1), SMS (safe maximum speed), STO (безопасное выключение крутящего момента) SIL 3, SLS (безопасная ограниченная скорость ), GDL (guard door locking) - протокол порта обмена данными: CANopen, Modbus - опциональная карта: модуль соединения: CANopen SUB-D 9, модуль соединения: DeviceNet, модуль соединения: EtherCAT RJ45, модуль соединения: Profibus DP V1, модуль соединения: Profinet, модуль соединения: Открытый стиль CANopen клеммный блок, модуль соединения: шлейф CANopen RJ45, модуль соединения: Ethernet Powerlink, модуль соединения: Ethernet/IP. Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).... применения: Серия Altivar Machine AT..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474 IP20
Степень защиты (NEMA)EF011959 1
Относительная влажностьданные поставщика 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей средыданные поставщика -10-50 °C без ухудшения номинальных значений 50-60 °C с понижающим коэффициентом
Степень защитыданные поставщика (with conformity kit)
Степень защиты ipданные поставщика IP20 в соответствии с IEC 61800-5-1 IP20 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 59

С блоком управленияEF001538 Нет
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Нет
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Нет
Поддержка протокола CANEF003053 Нет
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Нет
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Нет
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 525...600 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Нет
Количество выход фазEF006998 3
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Нет
Макс частота на выходеEF007350 599 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 1.5 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Нет
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Нет
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 600 В
Номинальный выходной ток I2NEF009561 2.7 А
Поддержка протокола для BACnetEF011944 Да
Выходная частота приводаданные поставщика 0.1-599 Гц
Диапазон мощностиданные поставщика 1.5...2.2 kW 1.5-2.2 кВт в 525-600 В 3 фазы
Допустимый кратковременно выдерживаемый токданные поставщика 1,5 x In в течение 60 с (тяжелые условия)
Линейный токданные поставщика 2.4 А в 525 В (тяжелые условия) 2.1 А в 600 В (тяжелые условия)
Макс. коммутируемый токданные поставщика релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 4 А в 30 В пост. ток релейный выход R1, R2 в индуктивн. загрузка, c
Макс. переходной токданные поставщика 4.1 А в течение 60 с (тяжелые условия)
Минимальный коммутируемый токданные поставщика релейный выход R1, R2: 5 мА в 24 В пост. ток
Мощность двигателя, квтданные поставщика 1.5 кВт для тяжелые условия
Мощность двигателя, л.с.данные поставщика 2.0 лс для тяжелые условия
Непрерывный выходной токданные поставщика 2.7 А в 4 kHz для тяжелые условия
Номинальн. частота коммутацииданные поставщика 4 kHz
номинальное напряжение сетиданные поставщика 525...600 В - 15...10 %
Полная мощностьданные поставщика 2.2 кВ·А в 600 В (тяжелые условия)
Протокол порта обмена даннымиданные поставщика Modbus последовательн. CANopen
Профиль управления асинхронным электродвигателемданные поставщика отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квадратичная функция U/f flux vector control without sensor -
Профиль управления синхронным двигателемданные поставщика векторное управление без датчика
Разрешение по частотеданные поставщика дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
Рассеиваемая мощность, втданные поставщика вентилятор: 40.0 Вт в 525 В, частота переключения 4 kHz
Сопротивление изоляцииданные поставщика > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Частота коммутацииданные поставщика 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
Частота сети питанияданные поставщика 50...60 Hz - 5...5 %
Число фазданные поставщика 3 фазы
Электрическое соединениеданные поставщика винтовой зажим, зажимная способность: 0,5...1,5 мм², AWG 20...AWG 16 (управление) винтовой зажим, зажимная способность: 1.5...2.5 мм², AWG 14...AWG 12 (двигатель/тормозной резистор) винтовой зажим, за
Электромагнитная совместимостьданные поставщика невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6 испытание на н

Материалы и конструкция 3

Допускается применение в жилых и коммерческих зонахEF007295 Да
Изоляцияданные поставщика между зажимами питания и управления
Исполнениеданные поставщика стандартное исполнение

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107 Нет
Тип подключенияданные поставщика AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30000 Ом, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V пост. ток, полное сопротивление: 30000 Ом, разрешение 10 бит AI3 то
Тип разъемаданные поставщика 1 RJ45 (на зажиме) для Modbus/CANopen

Механические характеристики 4

Макс выход при линейной нагрузке при номин выход напряжEF007364 1.5 кВт
Переходная перегрузка по вращающему моментуданные поставщика 170-200 % номинального крутящего момента двигателя
Точность моментаданные поставщика +/- 15 %
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Классификация и назначение 19

Тип преобразователяEF006978 U-Преобразователь напряжения
Допускается применение в пром зонеEF007294 Нет
Информация об исключениях по регламенту rohsданные поставщика да
Назначение продуктаданные поставщика синхронные двигатели асинхронные электродвигатели
Серия продуктаданные поставщика Altivar Machine ATV320
Специальная область применения продуктаданные поставщика комплексные установки
Специальное применениеданные поставщика machinery
Стандартыданные поставщика EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Тип аналогового выходаданные поставщика AQ1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 10 бит AQ1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение
Тип дискретного входаданные поставщика программируемый (приемник/источник) (DI1…DI4)24...30В пост. Тока, с уровень 1 ПЛК программируемый как импульсный вход 20 тыс. имп./с (DI5)24...30В пост. Тока, с уровень 1 ПЛК датчик PTC, конфигурируем
Тип дискретного выходаданные поставщика задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы логический: (LO)
Тип дискретных входовданные поставщика отрицательная логика («приемник») (DI1…DI6), > 19 В (состояние 0), < 13 В (состояние 1) положительная логика (источник) (DI1…DI6), < 5 В (состояние 0), > 11 В (состояние 1)
Тип защитыданные поставщика исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод
Тип охлажденияданные поставщика вентилятор
Тип продуктаданные поставщика привод с регулируемой частотой вращения
Тип пускателяданные поставщика variable speed drive
Тип смещенияданные поставщика нет импеданса для Modbus последовательн.
Форма приводаданные поставщика compact
Формат данныхданные поставщика 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.

Прочие характеристики 51

Количество цифров. входовEF001992 6
Количество цифров. выходовEF001993 1
Количество аналог. входовEF001994 3
Количество аналог. выходовEF001995 1
Количество HW-интерфейсов RS-485EF003023 1
Количество других HW-интерфейсовEF003027 1
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Время обновленияданные поставщика логический вход (DI1…DI6): 8 ms (+/- 0,7 мс) релейный выход (R1A, R1B, R1C): 2 ms релейный выход (R2A, R2C): 2 ms
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон скоростейданные поставщика 1-100 для асинхронный электродвигатель в режиме без обратной связи
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Длительность выборкиданные поставщика 2 мс (AI1, AI2, AI3) - аналоговый вход 2 мс (AQ1) - аналоговый выход
Кадр передачиданные поставщика RTU для Modbus последовательн.
Кол-во адресовданные поставщика 1-127 для CANopen 1-247 для Modbus последовательн.
Количество дискретных входовданные поставщика 7
Количество дискретных выходовданные поставщика 3
Компенсация проскальзывания вала двигателяданные поставщика автоматически при любой нагрузке регулируемый 0...300 % недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
Контур регулированияданные поставщика настраиваемый ПИД-регулятор
Краткое название устройстваданные поставщика ATV320
Локальная индикацияданные поставщика работа CANopen: 1 светодиод (зеленый) ошибка CANopen: 1 светодиод (красный) сбой привода: 1 светодиод (красный)
Маркировкаданные поставщика CE ATEX UL CSA EAC RCM KC
Не содержит ртутиданные поставщика да
Номер аналогового входаданные поставщика 3
Номер аналогового выходаданные поставщика 1
Объём охлаждающего воздухаданные поставщика 18 м³/ч
Опциональная картаданные поставщика модуль соединения, шлейф CANopen RJ45 модуль соединения, CANopen SUB-D 9 модуль соединения, Открытый стиль CANopen клеммный блок модуль соединения, EtherCAT RJ45 модуль соединения, DeviceNet модуль со
Ошибка линеаризацииданные поставщика AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход AQ1: +/- 0,3 % для аналоговый выход
Питаниеданные поставщика внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %,
Предполагаемый линейный iscданные поставщика 5 кА
Программы ускорения и замедленияданные поставщика линейный U S CUS переключение реле защиты от разгона acceleration/deceleration ramp adaptation acceleration/deceleration automatic stop with DC injection
Профиль кругооборотаданные поставщика ENVEOLI1512003EN
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Сертификатыданные поставщика CE ATEX NOM EAC RCM KC
Скорость передачиданные поставщика 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн. 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
Способ доступаданные поставщика ведомый CANopen
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Степень загрязненияданные поставщика 2 в соответствии с EN/IEC 61800-5-1 3 в соответствии с EN/IEC 61800-5-1
Торможение до остановкиданные поставщика подачей пост. тока
Точностьданные поставщика +/- 0,2 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход +/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход +/- 1 % AQ1 для температуры 25 °C аналоговый выход +/- 2 % AQ1 для тем
Точность скоростьданные поставщика +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Уровень шумаданные поставщика 51 дБ в соответствии с 86/188/EEC
Физический интерфейсданные поставщика 2-проводн. RS 485 для Modbus serial/CANopen
Фильтр помехданные поставщика без фильтра помех
Функция защитыданные поставщика STO (безопасное выключение крутящего момента) SIL 3 SLS (безопасная ограниченная скорость ) SS1 (безопасная остановка 1) SMS (safe maximum speed) GDL (guard door locking)
Характеристики окружающей средыданные поставщика стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3
Экологическая отчетнстьданные поставщика ENVPEP1512003EN

Размеры и упаковка

Изделие

ШиринаEF000008 105 мм
ВысотаEF000040 142 мм
ГлубинаEF000049 158 мм
