Schneider Electric

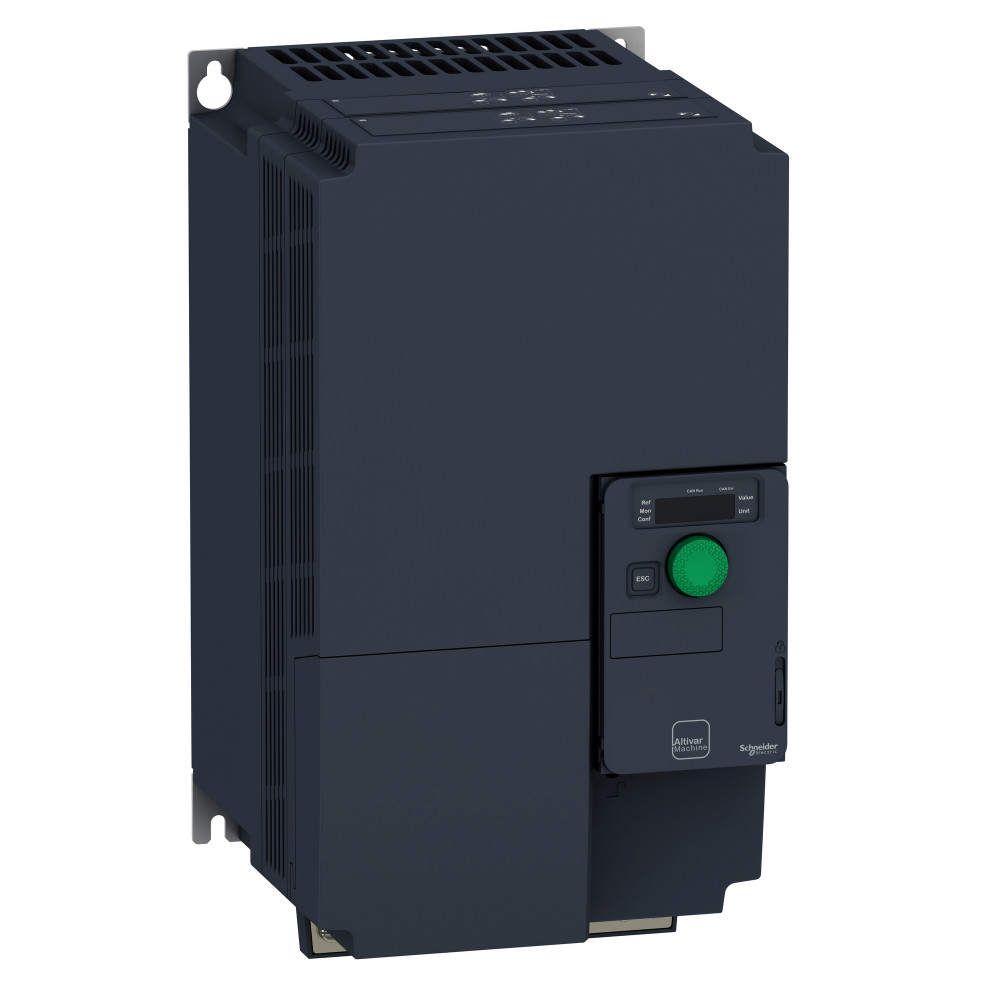

ПРЕОБР ЧАСТОТЫ ATV320 11КВТ 240В 3Ф
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина180 мм
Высота330 мм
Глубина198 мм
Сетевое напряжение200...240 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж11 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении11 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
ПРЕОБР ЧАСТОТЫ КОМПАКТНОЕ ИСПОЛНЕНИЕ ATV320 11КВТ 240В 3Ф. серия продукта: Altivar Machine ATV320 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - назначение изделия: синхронные двигатели, асинхронные электродвигатели - фильтр помех: без фильтра помех - тип охлаждения: вентилятор - число фаз сети: 3 фазы - линейный ток: 51.4 A в 240 В для тяжелые условия, 60.9 А в 200 В для тяжелые условия - предполагаемый линейный Isc: 22 кА - профиль управления асинхронным электродвигателем: управление вектором потока без датчика, стандартный, отношение напряжения/частоты, 2 точки, отношение напряжения/частоты - энергосбережение, квадратичная функция U/f, отношение напряжения/частоты, 5 точки - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 2…16 kHz регулируем., 4…16 kHz Со снижением номинального тока - функция защиты: SLS (безопасная ограниченная скорость ), STO (безопасное выключение крутящего момента) SIL 3, SMS (safe maximum speed), GDL (guard door locking), SS1 (безопасная остановка 1) - протокол порта обмена данными: CANopen, Modbus - опциональная карта: модуль соединения: Ethernet Powerlink, модуль соединения: Ethernet/IP, модуль соединения: Profinet, модуль соединения: Открытый стиль CANopen клеммный блок, модуль соединения: шлейф CANopen RJ45, модуль соединения: CANopen SUB-D 9, модуль соединения: EtherCAT RJ45, модуль соединения: Profibus DP V1, модуль соединения: DeviceNet. Преимущества: .. применения: .. Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).... применения: Серия Altivar Machine AT..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Степень защиты (NEMA)EF011959 | 1 |
Электрические и световые параметры 35
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 200...240 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Нет |
| Макс частота на выходеEF007350 | 599 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 11 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 240 В |
| Номинальный выходной ток I2NEF009561 | 54 А |
| Поддержка протокола для BACnetEF011944 | Да |
Материалы и конструкция 1
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Механические характеристики 1
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 11 кВт |
|---|
Классификация и назначение 2
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
Прочие характеристики 9
| Количество цифров. входовEF001992 | 6 |
|---|---|
| Количество цифров. выходовEF001993 | 1 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 180 мм |
|---|---|
| ВысотаEF000040 | 330 мм |
| ГлубинаEF000049 | 198 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.42 × 0.25 × 0.225 м | 7.887 | 0.023625 | |
| Контейнер | 6 шт. | 0.6 × 0.8 × 0.735 м | 60.982 | 0.3528 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.42 × 0.25 × 0.225 м
- Вес, кг
- 7.887
- Объём, м³
- 0.023625
- EAN / GTIN
-
Контейнер
- В упаковке
- 6 шт.
- Габариты
- 0.6 × 0.8 × 0.735 м
- Вес, кг
- 60.982
- Объём, м³
- 0.3528
- EAN / GTIN
