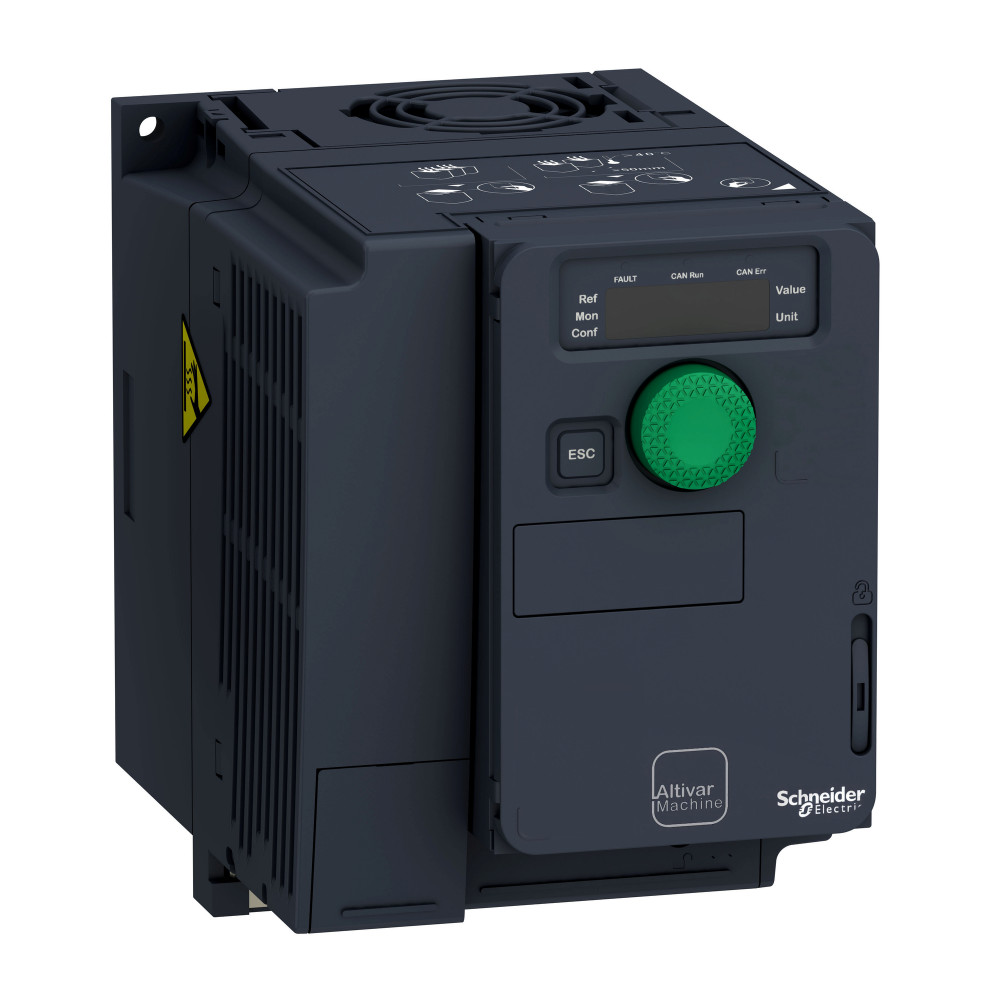

ПРЕОБР ЧАСТОТЫ ATV320 0,75КВТ 600В 3Ф

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ПРЕОБР ЧАСТОТЫ ATV320 0,75КВТ 600В 3Ф

Артикул: ATV320U07S6C ETIM-класс: EC001857 Обновлено: 12.12.2025
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина105 мм
Высота142 мм
Глубина158 мм
Сетевое напряжение525...600 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж0.75 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении0.75 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

ПРЕОБР ЧАСТОТЫ КОМПАКТНОЕ ИСПОЛНЕНИЕ ATV320 0,75КВТ 600В 3Ф. серия продукта: Altivar Machine ATV320 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - назначение изделия: асинхронные электродвигатели, синхронные двигатели - фильтр помех: без фильтра помех - тип охлаждения: вентилятор - число фаз сети: 3 фазы - линейный ток: 1.5 А в 525 В для тяжелые условия, 1.4 А в 600 В для тяжелые условия - предполагаемый линейный Isc: 5 кА - профиль управления асинхронным электродвигателем: отношение напряжения/частоты - энергосбережение, квадратичная функция U/f, отношение напряжения/частоты, 5 точки, управление вектором потока без датчика, стандартный, отношение напряжения/частоты, 2 точки - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 2…16 kHz регулируем., 4…16 kHz Со снижением номинального тока - функция защиты: SLS (безопасная ограниченная скорость ), SMS (safe maximum speed), STO (безопасное выключение крутящего момента) SIL 3, GDL (guard door locking), SS1 (безопасная остановка 1) - протокол порта обмена данными: Modbus, CANopen - опциональная карта: модуль соединения: Ethernet Powerlink, модуль соединения: Profibus DP V1, модуль соединения: CANopen SUB-D 9, модуль соединения: DeviceNet, модуль соединения: EtherCAT RJ45, модуль соединения: шлейф CANopen RJ45, модуль соединения: Profinet, модуль соединения: Открытый стиль CANopen клеммный блок, модуль соединения: Ethernet/IP. Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).... применения: Серия Altivar Machine AT..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP20
Степень защиты (NEMA)EF011959 1
Рабочая температура окружающей средыданные поставщика -10-60 °C -10-50 °C без ухудшения номинальных значений 50-60 °C с понижающим коэффициентом
Степень защиты nemaданные поставщика NEMA 1 в единицах производителя
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 53

С блоком управленияEF001538 Нет
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Нет
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Нет
Поддержка протокола CANEF003053 Нет
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Нет
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Нет
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 525...600 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Нет
Количество выход фазEF006998 3
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Нет
Макс частота на выходеEF007350 599 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 0.75 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Нет
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Нет
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 600 В
Номинальный выходной ток I2NEF009561 1.7 А
Поддержка протокола для BACnetEF011944 Да
Категория перенапряженияданные поставщика III
Линейный токданные поставщика 1.5 А в 525 В (тяжелые условия) 1.4 А в 600 В (тяжелые условия)
Макс. коммутируемый токданные поставщика релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1A, R1B,
Минимальный коммутируемый токданные поставщика релейный выход R1A, R1B, R1C, R2A, R2C: 5 мА в 24 В пост. ток
Мощность двигателя, квтданные поставщика 0.75 кВт для тяжелые условия
Номинальн. частота коммутацииданные поставщика 4 kHz
Номинальная выходная мощностьданные поставщика 0.75 кВт
Номинальное напряжение питанияданные поставщика 525...600 В
номинальное напряжение сетиданные поставщика 525...600 В - 15...10 %
Номинальный выходной токданные поставщика 1.7 А
Полная мощностьданные поставщика 1.5 кВ·А в 600 В (тяжелые условия)
Протокол порта обмена даннымиданные поставщика Modbus последовательн. CANopen
Профиль управления асинхронным электродвигателемданные поставщика отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квадратичная функция U/f flux vector control without sensor -
Профиль управления синхронным двигателемданные поставщика векторное управление без датчика
Рассеиваемая мощность, втданные поставщика вентилятор: 34.0 Вт в 525 В, частота переключения 4 kHz
Частота коммутацииданные поставщика 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
Частота сетиданные поставщика 50...60 Гц в единицах производителя
Электромагнитная совместимостьданные поставщика испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп

Материалы и конструкция 4

Допускается применение в жилых и коммерческих зонахEF007295 Да
Исполнениеданные поставщика стандартное исполнение
Исполнение монтажаданные поставщика для монтажа на стену
Материал корпусаданные поставщика пластиковый

Монтаж и подключение 2

С Возможн подключения ПК-персонального компьютераEF006107 Нет
Тип подключенияданные поставщика AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI3 ток: 0

Механические характеристики 2

Макс выход при линейной нагрузке при номин выход напряжEF007364 0.75 кВт
Переходная перегрузка по вращающему моментуданные поставщика 170-200 % номинального крутящего момента двигателя

Классификация и назначение 11

Тип преобразователяEF006978 U-Преобразователь напряжения
Допускается применение в пром зонеEF007294 Нет
Серияданные поставщика Altivar Machine ATV320
Специальная область применения продуктаданные поставщика комплексные установки
Тип аналогового выходаданные поставщика ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 800 Ом, разрешение 10 бит напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разр
Тип дискретного входаданные поставщика STO безопасное выключение крутящего момента, 24 V пост. Тока, полное сопротивление: 1.5 кОм DI1…DI6 логические входы, 24 V пост. Тока (30 V) DI5 программируемый в качестве импульсного входа: 0-30 кГц,
Тип дискретного выходаданные поставщика открытый коллектор DQ+ 0-1 кГц 30 В пост. ток 100 мА открытый коллектор DQ- 0-1 кГц 30 В пост. ток 100 мА
Тип дискретных входовданные поставщика положительная логика (источник) отрицательная логика («приемник»)
Тип защитыданные поставщика исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод
Тип продуктаданные поставщика привод с регулируемой частотой вращения
Тип релейного выходаданные поставщика задаваем. релейная логика R1A 1 Н.О. электрическая износостойкость 100000 циклы задаваем. релейная логика R1B 1 Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R1C задаваем.

Прочие характеристики 113

Количество цифров. входовEF001992 6
Количество цифров. выходовEF001993 1
Количество аналог. входовEF001994 3
Количество аналог. выходовEF001995 1
Количество HW-интерфейсов RS-485EF003023 1
Количество других HW-интерфейсовEF003027 1
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
1 phase low current possibleданные поставщика false
4 quadrant operation possibleданные поставщика true
Ambient air transport temperatureданные поставщика -25-70 °C
Application in domestic and commercial area permittedданные поставщика false
Application in industrial area permittedданные поставщика true
Base load current at high overloadданные поставщика 27.7 А
Brake chopper integratedданные поставщика true
Capacity of dc linkданные поставщика 110 мкФ
Computer portданные поставщика true
Design of frequency changerданные поставщика U converter
Emc limit value (complied)данные поставщика false
Encoder protocolданные поставщика RS 422
Environmental class (during operation)данные поставщика class 3C3 according to IEC 60721-3-3 class 3S2 according to IEC 60721-3-3
Environmental class (during storage)данные поставщика class 1C3 according to EN 60721-3 class 1S2 according to EN 60721-3
Environmental class (during transport)данные поставщика class 2C3 according to EN 60721-3 class 2S1 according to EN 60721-3
Maximum acceleration under shock impact (during operation)данные поставщика 150 m/s² at 11 ms
Maximum acceleration under shock load (during storage)данные поставщика 150 m/s² at 11 ms
Maximum acceleration under shock load (during transport)данные поставщика 150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation)данные поставщика 10 m/s² at 13...200 Hz
Maximum acceleration under vibratory load (during storage)данные поставщика 10 m/s² at 13...200 Hz
Maximum acceleration under vibratory load (during transport)данные поставщика 10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation)данные поставщика 1.5 mm at 2...13 Hz
Maximum deflection under vibratory load (during storage)данные поставщика 3.5 mm at 2...13 Hz
Maximum deflection under vibratory load (during transport)данные поставщика 3.5 mm at 2...13 Hz
Maximum output frequencyданные поставщика 0.599 кГц
Maximum output voltageданные поставщика 600 В
Number of hw interfaces industrial ethernetданные поставщика 0
Number of hw interfaces otherданные поставщика 1
Number of hw interfaces parallelданные поставщика 0
Number of hw interfaces profinetданные поставщика 0
Number of hw interfaces serial rs232данные поставщика 0
Number of hw interfaces serial rs422данные поставщика 0
Number of hw interfaces serial rs485данные поставщика 1
Number of hw interfaces serial ttyданные поставщика 0
Number of hw interfaces usbданные поставщика 0
Number of input phasesданные поставщика 3
Number of inputs, bidirectional, not potential-freeданные поставщика 0
Number of inputs, potential-freeданные поставщика 0
Number of output phasesданные поставщика 3
Operating element presentданные поставщика true
Optical interface presentданные поставщика false
Permitted relative humidity (during operation)данные поставщика class 3K5 according to EN 60721-3
Permitted relative humidity (during storage)данные поставщика class 1K5 according to EN 60721-3
Permitted relative humidity (during transport)данные поставщика class 2K5 according to EN 60721-3
Power loss per device current dependentданные поставщика 34 Вт
Power loss static current independentданные поставщика 34 Вт
Relative symmetric mains voltage toleranceданные поставщика 0.1
Relative symmetric network frequency toleranceданные поставщика 0.05
Supporting protocol for as-interface safety at workданные поставщика false
Supporting protocol for asiданные поставщика false
Supporting protocol for bacnetданные поставщика false
Supporting protocol for canданные поставщика true
Supporting protocol for data-highwayданные поставщика false
Supporting protocol for devicenetданные поставщика true
Supporting protocol for devicenet safetyданные поставщика false
Supporting protocol for ethernet/ipданные поставщика true
Supporting protocol for foundation fieldbusданные поставщика false
Supporting protocol for interbusданные поставщика false
Supporting protocol for interbus-safetyданные поставщика false
Supporting protocol for knxданные поставщика false
Supporting protocol for lonданные поставщика false
Supporting protocol for modbusданные поставщика true
Supporting protocol for other bus systemsданные поставщика true
Supporting protocol for profibusданные поставщика true
Supporting protocol for profinet cbaданные поставщика false
Supporting protocol for profinet ioданные поставщика true
Supporting protocol for profisafeданные поставщика false
Supporting protocol for safetybus pданные поставщика false
Supporting protocol for sercosданные поставщика false
Supporting protocol for suconetданные поставщика false
Supporting protocol for tcp/ipданные поставщика true
With safety function safe brake management (sbc/sbt)данные поставщика false
With safety function safe direction (sdi)данные поставщика false
With safety function safe operating stop (sos)данные поставщика false
With safety function safe position (sp)данные поставщика false
With safety function safe programmable logicданные поставщика false
With safety function safe speed monitor (ssm)данные поставщика false
With safety function safe stop 1 (ss1)данные поставщика true
With safety function safe torque off (sto)данные поставщика true
With safety function safely limited position (slp)данные поставщика false
With safety function safely limited speed (sls)данные поставщика true
With sft fct safe stop 2 (ss2)данные поставщика false
Время обновленияданные поставщика логический вход (DI1…DI4): 8 ms релейный выход (R1A, R1B, R1C): 2 ms релейный выход (R2A, R2C): 2 ms
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика 2 мс (AI1, AI2, AI3) - аналоговый вход 2 мс (AQ1) - аналоговый выход
Количество аналоговых входовданные поставщика 3
Количество аналоговых выходовданные поставщика 1
Количество дискретных входовданные поставщика 7
Количество дискретных выходовданные поставщика 3
Компенсация проскальзывания вала двигателяданные поставщика автоматически при любой нагрузке регулируемый 0...300 % недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
Контур регулированияданные поставщика настраиваемый ПИД-регулятор
Маркировкаданные поставщика CE ATEX UL CSA EAC RCM
Объём охлаждающего воздухаданные поставщика 18 м³/ч
Опциональная картаданные поставщика модуль соединения, CANopen модуль соединения, EtherCAT модуль соединения, Profibus DP V1 модуль соединения, Profinet модуль соединения, Ethernet Powerlink модуль соединения, Ethernet/IP модуль соедине
Ошибка линеаризацииданные поставщика AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход AQ1: +/- 0,3 % для аналоговый выход
Предполагаемый линейный iscданные поставщика 5 кА
Программы ускорения и замедленияданные поставщика линейный U S CUS переключение реле защиты от разгона acceleration/deceleration ramp adaptation acceleration/deceleration automatic stop with DC injection
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Сертификатыданные поставщика CE ATEX NOM ГОСТ EAC RCM KC REACH
Способ доступаданные поставщика ведомый CANopen
Степень загрязненияданные поставщика 2
Торможение до остановкиданные поставщика подачей пост. тока
Точностьданные поставщика +/- 0.7 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход +/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход +/- 1 % AQ1 для температуры 25 °C аналоговый выход +/- 2 % AQ1 для тем
Точность скоростьданные поставщика +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Фильтр помехданные поставщика без фильтра помех

Размеры и упаковка

Изделие

ШиринаEF000008 105 мм
ВысотаEF000040 142 мм
ГлубинаEF000049 158 мм
Вес неттоданные поставщика 1.27 кг
