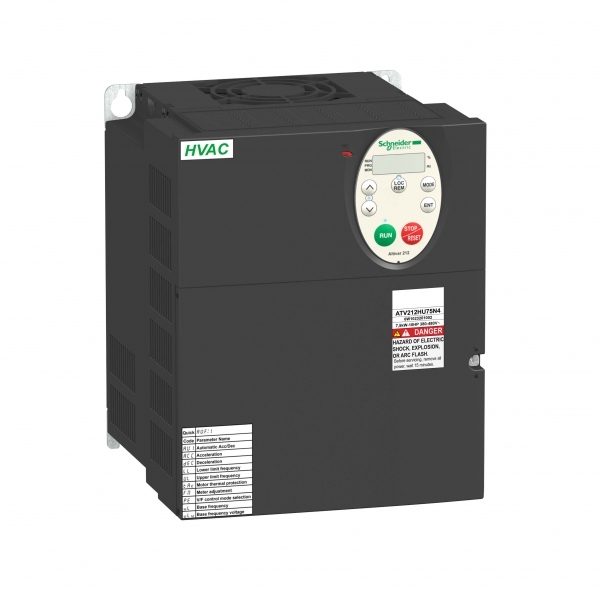

ПРЕОБР ЧАСТОТЫ ATV212 7,5КВТ 480В IP21
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина180 мм
Высота232 мм
Глубина170 мм
Сетевое напряжение380...480 В
Макс частота на выходе200 Гц
Макс выход при линейной нагрузке при номин выход напряж7.5 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении7.5 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
<p>Система аварийно-предупредительной сигнализации, в состав которой входит преобразователь частоты ATV212 7,5кВ, производит мониторинг энерогопотребления, что позволяет обнаружить неисправности для дальнейшего оперативного вмешательства, а также проведения профилактического технического обслуживания. Преобразователь обеспечивает надежную работу и защиту оборудования. <br />Преимуществами ПЧ являются простая установка, конфигурирование и эксплуатация<br /> - компактный размер<br /> - простота технического обслуживания.<br />Возможно применение в вентиляции, где ПЧ позволяет уменьшить шумовые помех, обнаружить разрыв компонентов передачи и произвести дымоудаление. Также применяется при отоплении и кондиционировании воздуха, оптимизации управления при очистке жидкостей. При работе с насосами помогает обнаружить недогрузки/перегрузки, работу насоса всухую.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP21 |
|---|---|
| Относительная влажностьданные поставщика | 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3 |
| Рабочая температура окружающей средыданные поставщика | -10-40 °C (без ухудшения номинальных значений) 40-50 °C (с понижающим коэффициентом) |
| Степень защиты ipданные поставщика | IP21 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 61800-5-1 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 60529 IP21 в соответствии с EN/IE в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 61
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Нет |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...480 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Да |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 200 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 7.5 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 480 В |
| Номинальный выходной ток I2NEF009561 | 16 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Воздушный потокданные поставщика | 100 м³/ч |
| Выходная частота приводаданные поставщика | 0.5-200 Гц |
| Диапазон мощностиданные поставщика | 7-11 кВт в 380-440 В 3 фазы 7-11 кВт в 480-500 В 3 фазы |
| Линейный токданные поставщика | 11.7 А в 480 В 14.7 А в 380 В |
| Макс. коммутируемый токданные поставщика | 5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R) 5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R) 2 А в 250 В пер. ток в индуктивн. нагрузка |
| Макс. переходной токданные поставщика | 17.6 А для 60 с |
| Минимальный коммутируемый токданные поставщика | 3 мА в 24 В пост. ток для задаваем. релейная логика |
| Мощность двигателя, квтданные поставщика | 7.5 кВт |
| Мощность двигателя, л.с.данные поставщика | 10 лс |
| Непрерывный выходной токданные поставщика | 16 А в 380 В 16 А в 460 В |
| Номинальн. частота коммутацииданные поставщика | 12 kHz |
| номинальное напряжение сетиданные поставщика | 380...480 В - 15...10 % |
| Полная мощностьданные поставщика | 12.2 кВ·А в 380 В |
| Пределы напряжения питанияданные поставщика | 323-528 В |
| Протокол порта обмена даннымиданные поставщика | APOGEE FLN LonWorks BACnet METASYS N2 Modbus |
| Профиль управления асинхронным электродвигателемданные поставщика | отношение напряжения/частоты - энергосбережение, квадратичная функция U/f отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo) управление вектором потока без датчика, ста |
| Разрешение по частотеданные поставщика | дисплейный блок: 0,1 Гц аналоговый вход: 0,024/50 Гц |
| Рассеиваемая мощность, втданные поставщика | 291 Вт |
| Сопротивление изоляцииданные поставщика | >= 1 МОм 500 В пост. тока в течение 1 минуты |
| Частота коммутацииданные поставщика | 6...16 kHz регулируем. 12...16 kHz с понижающим коэффициентом |
| Частота сетиданные поставщика | 47,5...63 Гц в единицах производителя |
| Частота сети питанияданные поставщика | 50...60 Hz - 5...5 % |
| Число фазданные поставщика | 3 фазы |
| Электрическая прочность изоляцииданные поставщика | 3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания |
| Электрическое соединениеданные поставщика | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2.5-2.5 мм² / AWG 14 L1/R, L2/S, L3/T: зажим 16-16 мм² / AWG 6 |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп |
Материалы и конструкция 2
| Допускается применение в жилых и коммерческих зонахEF007295 | Нет |
|---|---|
| Изоляцияданные поставщика | электрический между мощностью и управлением |
Монтаж и подключение 2
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|---|
| Тип подключенияданные поставщика | VIA напряжение, устанавливаемое переключателем: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит VIB задаваем. напряжение: 0...10 V пост. ток 24 В макс., полное сопроти |
Механические характеристики 5
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 7.5 кВт |
|---|---|
| Момент затяжкиданные поставщика | 0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 2.5 Н-м, 22 фунт•дюйм (L1/R, L2/S, L3/T) |
| Переходная перегрузка по вращающему моментуданные поставщика | 120-120 % номинального крутящего момента двигателя +/- 10 % для 60 с |
| Точность моментаданные поставщика | +/- 15 % |
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 19
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Назначение продуктаданные поставщика | асинхронные электродвигатели |
| Серия продуктаданные поставщика | Altivar 212 |
| Специальная область применения продуктаданные поставщика | насосы и вентиляторы в ОВКВ |
| Специальное применениеданные поставщика | HVAC |
| Стандартыданные поставщика | EN 61800-3 EN 61800-3 среда 1 категория C1 EN 61800-3 категория C3 IEC 61800-5-1 EN 61800-3 категория C2 МЭК 61800-3 среда 1 категория C2 EN 61800-3 среда 2 категория C2 EN 61800-3 среда 1 категория C |
| Тип аналогового выходаданные поставщика | FM напряжение, устанавливаемое переключателем 0...10 V пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разре |
| Тип дискретного входаданные поставщика | F программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом R программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом RES программируемый 24 V пост. Тока, |
| Тип дискретного выходаданные поставщика | задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы задаваем. релейная логика: (RY, RC) нет - 100000 циклы |
| Тип дискретных входовданные поставщика | положительная логика (источник) (F, R, RES), = 11 В (состояние 1) отрицательная логика («приемник») (F, R, RES), >= 16 В (состояние 0), |
| Тип защитыданные поставщика | защита от перегрева: привод повышенное напряжение питания: привод от исчезновения фазы на входе: привод тепловая защита: двигатель исчезновение фазы двигателя: двигатель с датчиками с положительным те |
| Тип кабеляданные поставщика | без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 90 °C / XLPE/EPR без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 70 °C / PVC с комплектом UL тип 1: 3 провод (-а)кабель |
| Тип продуктаданные поставщика | привод с регулируемой частотой вращения |
| Тип пускателяданные поставщика | variable speed drive |
| Тип смещенияданные поставщика | нет импеданса |
| Тип соединителяданные поставщика | 1 Открытый стиль 1 RJ45 |
| Формат данныхданные поставщика | 8 бит, 1 стоповый бит, чет/нечет или без проверки на четность |
Прочие характеристики 48
| Количество цифров. входовEF001992 | 3 |
|---|---|
| Количество аналог. входовEF001994 | 2 |
| Количество аналог. выходовEF001995 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-8 |
| Время срабатыванияданные поставщика | FM 2 ms, допуск +/- 0,5 мс для аналоговый выход(ы) FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) RY, RC 7 ms, допуск +/- 0,5 мс для |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон скоростейданные поставщика | 43739 |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Длительность выборкиданные поставщика | 2 мс +/- 0,5 мс F дискретный 2 мс +/- 0,5 мс R дискретный 2 мс +/- 0,5 мс RES дискретный 3.5 мс +/- 0,5 мс VIA аналоговых входа 22 мс +/- 0,5 мс VIB аналоговых входа |
| Кадр передачиданные поставщика | RTU |
| Кол-во адресовданные поставщика | 1-247 |
| Количество дискретных выходовданные поставщика | 2 |
| Компенсация проскальзывания вала двигателяданные поставщика | недоступно при управлении двигателем путем преобразования напряжения в частоту автоматически при любой нагрузке регулируем. |
| Контур регулированияданные поставщика | настраиваемый ПИ регулятор |
| Краткое название устройстваданные поставщика | ATV212 |
| Локальная индикацияданные поставщика | шина пост. тока под напряжением: 1 светодиод (красный) |
| Маркировкаданные поставщика | CE |
| Не содержит ртутиданные поставщика | да |
| Номер аналогового входаданные поставщика | 2 |
| Номер аналогового выходаданные поставщика | 1 |
| Опциональная картаданные поставщика | коммуникационная карта для LonWorks |
| Ошибка линеаризацииданные поставщика | VIA: +/- 0,15 % макс. значения для вход VIB: +/- 0,15 % макс. значения для вход FM: +/- 0,2 % для выход |
| Питаниеданные поставщика | внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, |
| Предполагаемый линейный iscданные поставщика | 22 кА |
| Программы ускорения и замедленияданные поставщика | линейн., задается отдельно, от 0,01 до 3200 с автоматически, исходя из нагрузки |
| Профиль кругооборотаданные поставщика | ENVEOLI110203EN |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| Регламент reachданные поставщика | Содержание особо опасных веществ превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | C-Tick NOM 117 UL CSA |
| Скорость передачиданные поставщика | 9600 бит/с или 19200 бит/с |
| Служба обмена даннымиданные поставщика | запрещаемый контроль регистр временного хранения считывания (03), макс. 2 слова составные регистры записи (16) максимум 2 слова одиночный регистр записи (06) идентификатор устройства считывания (43) т |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 61800-5-1 |
| Стиль сборкиданные поставщика | с радиатором |
| Торможение до остановкиданные поставщика | подачей пост. тока |
| Точностьданные поставщика | +/- 0,6 % (VIA) для изменения температуры 60 °C +/- 0,6 % (VIB) для изменения температуры 60 °C +/- 1 % (FM) для изменения температуры 60 °C |
| Точность скоростьданные поставщика | +/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
| Уровень шумаданные поставщика | 51 дБ в соответствии с 86/188/EEC |
| Физический интерфейсданные поставщика | 2-проводн. RS 485 |
| Фильтр помехданные поставщика | Класс C2 с интегрированным фильтром ЭМС |
| Функциональностьданные поставщика | среди |
| Характеристики окружающей средыданные поставщика | классы 3C1 в соответствии с IEC 60721-3-3 классы 3S2 в соответствии с IEC 60721-3-3 |
| Экологическая отчетнстьданные поставщика | ENVPEP110204EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 180 мм |
|---|---|
| ВысотаEF000040 | 232 мм |
| ГлубинаEF000049 | 170 мм |
| Рабочая высотаданные поставщика | 1000...3000 м ограничена до 2000 м для распределительной сети "Corner Grounded" с уменьшением номинального тока на 1 % при увеличении высоты на 100 м |
