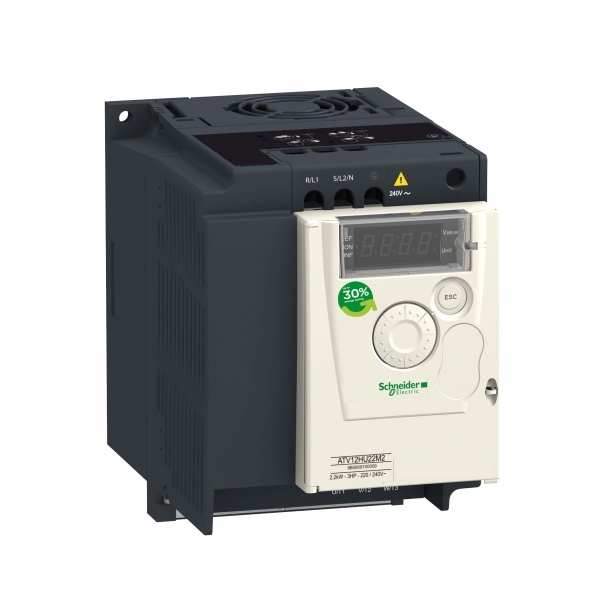

ПРЕОБР ЧАСТОТЫ ATV12 1.5КВТ 240В 3Ф

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ПРЕОБР ЧАСТОТЫ ATV12 1.5КВТ 240В 3Ф

Артикул: ATV12HU15M3 ETIM-класс: EC001857 EAN: 3606480071171 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина105 мм
Высота143 мм
Глубина131.2 мм
Сетевое напряжение200...240 В
Макс частота на выходе400 Гц
Макс выход при линейной нагрузке при номин выход напряж1.5 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении1.5 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

<p>Варистор + зеленый светодиод для реле серии Zelio RXG Schneider Electric<br /> - напряжение управления - 110.230 В пер./пост.тока<br /> - устанавливается в переключающие гнезда типа RSZ с одним или двумя полюсами. <br />Электромеханические реле Zelio применимы в сетях со всеми распространенными напряжениями. Серия включает в себя комплектующие для светодиодной индикации состояния реле, кнопки тестирования, механической индикации состояния реле.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP20
Относительная влажностьданные поставщика 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура окружающей средыданные поставщика -10-50 °C защитная крышка снята с верхней части привода 50-60 °C с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
Степень защиты ipданные поставщика IP20 без панели-заглушки на верхней части в единицах производителя
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 56

С блоком управленияEF001538 Нет
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 200...240 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Да
Количество выход фазEF006998 3
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Да
Макс частота на выходеEF007350 400 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 1.5 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 230 В
Номинальный выходной ток I2NEF009561 7.5 А
Поддержка протокола для BACnetEF011944 Да
Выходная частота приводаданные поставщика 0.5-400 Гц
Выходное напряжениеданные поставщика 200...240 В 3 фазы
Диапазон мощностиданные поставщика 1.1-2 кВт в 200-240 В 3 фазы
Линейный токданные поставщика 11.1 А в 200 В 9.3 А в 240 В
Макс. коммутируемый токданные поставщика 2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логи
Макс. переходной токданные поставщика 11.2 А для 60 с
Минимальный коммутируемый токданные поставщика 5 мА в 24 В пост. ток для логическое реле
Мощность двигателя, квтданные поставщика 1.5 кВт
Мощность двигателя, л.с.данные поставщика 2 лс
Непрерывный выходной токданные поставщика 7.5 А в 4 kHz
Номинальн. частота коммутацииданные поставщика 4 kHz
номинальное напряжение сетиданные поставщика 200...240 В - 15...10 %
Протокол порта обмена даннымиданные поставщика Modbus
Профиль управления асинхронным электродвигателемданные поставщика квадратичная функция напряжение/частота отношение напряжения/частоты (V/f) бессенсорное векторное управление
Разрешение по частотеданные поставщика аналоговый вход: АЦП 10-разрядный дисплейный блок: 0,1 Гц
Частота коммутацииданные поставщика 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
Частота сети питанияданные поставщика 50/60 Hz +/- 5 %
Число фазданные поставщика 3 фазы
Электрическое соединениеданные поставщика зажим, зажимная способность: 5,5 мм², AWG 10 (L1, L2, L3, U, V, W, PA, PC)
Электромагнитная совместимостьданные поставщика испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с EN/IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с EN/IE
Электромагнитное излучениеданные поставщика излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C1 в соответствии с EN/

Материалы и конструкция 2

Допускается применение в жилых и коммерческих зонахEF007295 Нет
Изоляцияданные поставщика между цепями питания и управления

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107 Нет
Тип подключенияданные поставщика задаваемый ток AI1 0...20 mA 250 Ом задаваем. напряжение AI1 0...10 V 30 кОм задаваем. напряжение AI1 0...5 V 30 кОм
Тип разъемаданные поставщика 1 RJ45 (на лицевой панели) для Modbus

Механические характеристики 5

Макс выход при линейной нагрузке при номин выход напряжEF007364 1.5 кВт
Момент затяжкиданные поставщика 1.2 Н-м
Переходная перегрузка по вращающему моментуданные поставщика 150-170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
Тормозной моментданные поставщика до 70 % номинального момента двигателя без тормозного резистора
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Классификация и назначение 13

Тип преобразователяEF006978 U-Преобразователь напряжения
Допускается применение в пром зонеEF007294 Нет
Назначение продуктаданные поставщика асинхронные электродвигатели
Серияданные поставщика Altivar 12
Специальная область применения продуктаданные поставщика простая машина
Специальное применениеданные поставщика коммерческое оборудование
Тип аналогового выходаданные поставщика AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение
Тип дискретного входаданные поставщика программируемый LI1...LI4 24 V 18...30 V
Тип дискретного выходаданные поставщика логический выход LO+, LO- защищенный релейный выход R1A, R1B, R1C 1 переключающ.
Тип дискретных входовданные поставщика отрицательная логика («приемник»), &gt; 16 В (состояние 0), &lt; 10 В (состояние 1), входное полное сопротивление 3.5 кОм положительная логика (источник), 0...&lt; 5 В (состояние 0), &gt; 11 В (состоя
Тип защитыданные поставщика повышенное напряжение линии питания повышенное напряжение питания сверхток между выходной фазой и землей защита от перегрева короткое замыкание между фазами двигателя при обрыве фазы на входе в трехфа
Тип продуктаданные поставщика привод с регулируемой частотой вращения
Тип пускателяданные поставщика variable speed drive

Прочие характеристики 37

Количество цифров. входовEF001992 4
Количество цифров. выходовEF001993 1
Количество аналог. входовEF001994 1
Количество аналог. выходовEF001995 1
Количество HW-интерфейсов RS-485EF003023 1
Количество других HW-интерфейсовEF003027 8
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
Виброустойчивостьданные поставщика 1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3-13 Гц) - привод, не установленный на симметричную DIN рейку - в соответствии с EN/IEC 60068-2-6
Встроенный вентиляторданные поставщика с
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон скоростейданные поставщика 43831
Длительность выборкиданные поставщика 20 мс, допуск +/- 1 ms для логический вход 10 мс для аналоговый вход
Кадр передачиданные поставщика RTU для Modbus
Кол-во адресовданные поставщика 1-247 для Modbus
Количество аналоговых входовданные поставщика 1
Количество аналоговых выходовданные поставщика 1
Количество в одном комплектеданные поставщика комплект из 1 шт.
Количество дискретных входовданные поставщика 4
Количество дискретных выходовданные поставщика 2
Компенсация проскальзывания вала двигателяданные поставщика регулируем. предустановленный на заводе
Маркировкаданные поставщика CE
Наименование компонентаданные поставщика ATV12
Ошибка линеаризацииданные поставщика +/- 0,3 % от максимального значения для аналоговый вход
Питаниеданные поставщика внутреннее питание для регулировочного потенциометра: 5 В пост. ток (4.75-5.25 В),
Постоянная времениданные поставщика 20 мс +/- 1 ms для изменения опорного значения
Предполагаемый линейный iscданные поставщика 5 кА
Программы ускорения и замедленияданные поставщика линейн. от 0 до 999,9 с U S
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Сертификатыданные поставщика UL NOM ГОСТ C-Tick CSA
Скорость передачиданные поставщика 4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с
Служба обмена даннымиданные поставщика регистр временного хранения считывания (03) 29 слов одиночный регистр записи (06) 29 слов составные регистры записи (16) 27 слов составные регистры чтения/записи (23) 4/4 слов идентификатор устройства
Стиль сборкиданные поставщика с радиатором
Торможение до остановкиданные поставщика подачей пост. тока,
Уровень шумаданные поставщика 50 дБ
Физический интерфейсданные поставщика 2-проводн. RS 485 для Modbus
Фильтр помехданные поставщика без фильтра помех

Размеры и упаковка

Изделие

ШиринаEF000008 105 мм
ВысотаEF000040 143 мм
ГлубинаEF000049 131.2 мм
Вес неттоданные поставщика 1.2 кг
Рабочая высотаданные поставщика 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.2 × 0.18 × 0.2 м 1.515 0.0072 3606480071171

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.2 × 0.18 × 0.2 м
    Вес, кг
    1.515
    Объём, м³
    0.0072
    EAN / GTIN
    3606480071171
