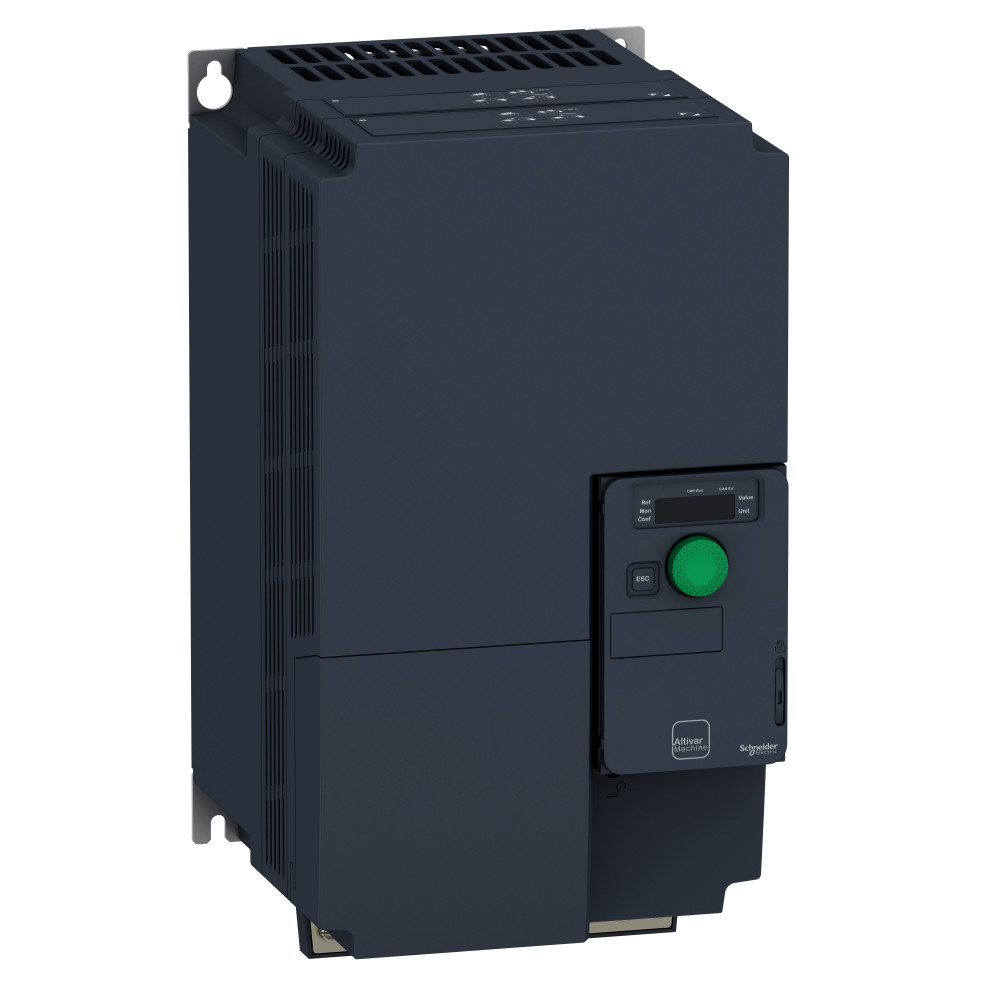

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ПРЕОБР ЧАСТ ATV320С 15 КВТ 500В 3Ф
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина180 мм
Высота330 мм
Глубина198 мм
Сетевое напряжение380...500 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж15 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении15 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ATV320 КОМПАКТНОЕ ИСПОЛНЕНИЕ 15 КВТ 380В 3Ф. серия продукта: Altivar Machine ATV320 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - назначение изделия: синхронные двигатели, асинхронные электродвигатели - фильтр помех: Класс C2 с интегрированным фильтром ЭМС - тип охлаждения: вентилятор - число фаз сети: 1 фаза - предполагаемый линейный Isc: 1 кА - профиль управления асинхронным электродвигателем: управление вектором потока без датчика, стандартный, отношение напряжения/частоты, 2 точки, отношение напряжения/частоты - энергосбережение, квадратичная функция U/f, отношение напряжения/частоты, 5 точки - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 2…16 kHz регулируем., 4…16 kHz Со снижением номинального тока - функция защиты: STO (безопасное выключение крутящего момента) SIL 3, SS1 (безопасная остановка 1), GDL (guard door locking), SMS (safe maximum speed), SLS (безопасная ограниченная скорость ) - протокол порта обмена данными: CANopen, Modbus - опциональная карта: модуль соединения: Profinet, модуль соединения: Открытый стиль CANopen клеммный блок, модуль соединения: шлейф CANopen RJ45, модуль соединения: Ethernet Powerlink, модуль соединения: Ethernet/IP, модуль соединения: CANopen SUB-D 9, модуль соединения: EtherCAT RJ45, модуль соединения: Profibus DP V1, модуль соединения: DeviceNet. Преимущества: .. применения: .. Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).... применения: Серия Altivar Machine AT..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Степень защиты (NEMA)EF011959 | 1 |
| Допустимая относительная влажность (во вреданные поставщика | класс 1K5 в соответствии с EN 60721-3 класс 3K5 в соответствии с EN 60721-3 класс 2K5 в соответствии с EN 60721-3 |
| Рабочая температура окружающей средыданные поставщика | -10-60 °C -10-50 °C Без ухудшения номинальных значений 50-60 °C с понижающим коэффициентом |
| Степень защиты nemaданные поставщика | NEMA 1 в единицах производителя |
| Температура окружающей среды при транспортданные поставщика | -25-70 °C |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 80
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...500 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Нет |
| Макс частота на выходеEF007350 | 599 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 15 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 550 В |
| Номинальный выходной ток I2NEF009561 | 66 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Категория перенапряженияданные поставщика | III |
| Количество аппаратных протоколов profinetданные поставщика | 0 |
| Количество аппаратных протоколов rs232данные поставщика | 0 |
| Количество аппаратных протоколов rs422данные поставщика | 0 |
| Количество аппаратных протоколов rs485данные поставщика | 1 |
| Количество аппаратных протоколов ttyданные поставщика | 0 |
| Количество аппаратных протоколов usbданные поставщика | 0 |
| Количество аппаратных протоколов в паралледанные поставщика | 0 |
| Количество аппаратных протоколов промышледанные поставщика | 0 |
| Количество входных фазданные поставщика | 3 |
| Количество выходных фазданные поставщика | 3 |
| Количество двунаправленных входов потенциданные поставщика | 0 |
| Количество других аппаратных протоколовданные поставщика | 1 |
| Конструкция регулятора частотыданные поставщика | конвертер U |
| Линейный токданные поставщика | 47.3 А в 380 В (тяжелых условий) 33.3 А в 500 В (тяжелых условий) |
| Макс. коммутируемый токданные поставщика | релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1A, R1B, |
| Максимальная выходная частотаданные поставщика | 0.599 кГц |
| Максимальное выходное напряжениеданные поставщика | 500 В |
| Минимальный коммутируемый токданные поставщика | релейный выход R1A, R1B, R1C, R2A, R2C: 5 мА в 24 В пост. ток |
| Мощность двигателя, квтданные поставщика | 15.0 кВт для тяжелых условий |
| Номинальн. частота коммутацииданные поставщика | 4 кГц |
| Номинальная выходная мощностьданные поставщика | 15.0 кВт |
| Номинальное напряжение питанияданные поставщика | 380...500 В |
| номинальное напряжение сетиданные поставщика | 380...500 В - 15...10 % |
| Номинальных выходной токданные поставщика | 33.0 А |
| Поддержка протокола canданные поставщика | 1 в единицах производителя |
| Поддержка протокола devicenetданные поставщика | 1 в единицах производителя |
| Поддержка протокола ethernet/ipданные поставщика | 1 |
| Поддержка протокола modbusданные поставщика | 1 в единицах производителя |
| Поддержка протокола profibusданные поставщика | 1 в единицах производителя |
| Поддержка протокола profinet ioданные поставщика | 1 в единицах производителя |
| Поддержка протокола tcp/ipданные поставщика | 1 |
| Поддержка протокола для других шинных систданные поставщика | 1 |
| Полная мощностьданные поставщика | 28.8 кВ·А в 500 В (тяжелых условий) |
| Постоянная потеря мощности вне зависимостиданные поставщика | 452.0 Вт |
| Потеря мощности на устройстве в зависимостданные поставщика | 452.0 Вт |
| Протокол энкодераданные поставщика | RS 422 |
| Профиль управления асинхронным электродвиданные поставщика | отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квад векторное управление потоком без датчика - Энергосбер от |
| Профиль управления синхронным двигателемданные поставщика | векторное управление без датчика |
| Рассеиваемая мощность, втданные поставщика | вентилятор: 452.0 Вт в 380 В, частота переключения 4 кГц |
| Ток при высокой перегрузкеданные поставщика | 33.0 А |
| Частота коммутацииданные поставщика | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| Частота сетиданные поставщика | 50...60 Гц в единицах производителя |
| Число фазданные поставщика | 3 фазы |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 испытание на невосп |
Материалы и конструкция 4
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|---|
| Исполнениеданные поставщика | стандартное исполнение |
| Исполнение монтажаданные поставщика | для монтажа на стену |
| Материал корпусаданные поставщика | пластиковый |
Монтаж и подключение 2
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|---|
| Тип подключенияданные поставщика | AI1 Напряжение: 0...10 V постоянный ток, полное сопротивление: 30 кОм, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V постоянный ток, полное сопротивление: 30 кОм, разрешение 10 бит |
Механические характеристики 3
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 15 кВт |
|---|---|
| Максимальная деформация при вибрации (во врданные поставщика | 1.5 мм при 2...13 Гц 3.5 мм при 2...13 Гц 3.5 мм при 2...13 Гц |
| Переходная перегрузка по вращающему моментданные поставщика | 170-200 % номинального крутящего момента двигателя |
Классификация и назначение 18
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Класс окружающей среды (во время работы)данные поставщика | класс 3C3 в соответствии с EN 60721-3-3 класс 2S2 в соответствии с EN 60721-3-3 |
| Класс окружающей среды (во время транспортиданные поставщика | класс 2C3 в соответствии с EN 60721-3 класс 2S1 в соответствии с EN 60721-3 |
| Класс окружающей среды (во время хранения)данные поставщика | класс 1C3 в соответствии с EN 60721-3 класс 1S2 в соответствии с EN 60721-3 |
| Применение в промышленной сфере разрешеноданные поставщика | 1 |
| Серияданные поставщика | Altivar Machine ATV320 |
| Специальная область применения продуктаданные поставщика | комплексные установки |
| Стандартыданные поставщика | EN/IEC 61800-5-1 |
| Тип аналогового выходаданные поставщика | ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 800 Ом, разрешение 10 бит напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разр |
| Тип дискретного входаданные поставщика | STO безопасное выключение крутящего момента, 24 V пост. тока, полное сопротивление: 1.5 кОм DI1…DI6 логические входы, 24 V пост. тока (30 V) DI5 программируемый в качестве импульсного входа: 0-30 кГц, |
| Тип дискретного выходаданные поставщика | открытый коллектор DQ+ 0-1 кГц 30 В пост. ток 100 мА открытый коллектор DQ- 0-1 кГц 30 В пост. ток 100 мА |
| Тип дискретных входовданные поставщика | положительная логика (источник) отрицательная логика (приемник) |
| Тип защитыданные поставщика | исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод |
| Тип продуктаданные поставщика | Преобразователь частоты |
| Тип релейного выходаданные поставщика | задаваем. релейная логика R1A 1 Н.О. электрическая износостойкость 100000 циклы задаваем. релейная логика R1B 1 Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R1C задаваем. |
| Форма приводаданные поставщика | компактное исполнение |
Прочие характеристики 49
| Количество цифров. входовEF001992 | 6 |
|---|---|
| Количество цифров. выходовEF001993 | 1 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| 4 quadrant operation possibleданные поставщика | 1 |
| Capacity of dc linkданные поставщика | 1660 мкФ |
| Maximum acceleration under shock impact (during operation)данные поставщика | 150 м/с² на 11 мс |
| Maximum acceleration under shock load (during storage)данные поставщика | 150 м/с² на 11 мс |
| Maximum acceleration under shock load (during transport)данные поставщика | 150 м/с² на 11 мс |
| Operating element presentданные поставщика | 1 |
| Relative symmetric mains voltage toleranceданные поставщика | 0.1 |
| Relative symmetric network frequency toleranceданные поставщика | 0.05 |
| Время обновленияданные поставщика | логический вход (DI1…DI4): 8 мс релейный выход (R1A, R1B, R1C): 2 мс релейный выход (R2A, R2C): 2 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Длительность выборкиданные поставщика | 2 мс (AI1, AI2, AI3) - аналоговый вход 2 мс (AQ1) - аналоговый выход |
| Количество аналоговых входовданные поставщика | 3 |
| Количество аналоговых выходовданные поставщика | 1 |
| Количество дискретных входовданные поставщика | 7 |
| Количество дискретных выходовданные поставщика | 3 |
| Количество потенциально свободных входовданные поставщика | 0 |
| Компенсация проскальзывания вала двигателданные поставщика | автоматически при любой нагрузке регулируемый 0...300 % недоступно в режиме преобразования напряжение/частот |
| Компьютерный портданные поставщика | 1 |
| Контур регулированияданные поставщика | настраиваемый ПИД-регулятор |
| Максимально допустимое ускорение при вибраданные поставщика | 10 м/с² при 13...200 Гц 10 м/с² при 13...200 Гц 10 м/с² при 13...200 Гц |
| Максимальный номинал предохранителяданные поставщика | 80 А |
| Маркировкаданные поставщика | CE ATEX UL CSA EAC RCM |
| Номер сетевого портаданные поставщика | Modbus serial CANopen |
| Объём охлаждающего воздухаданные поставщика | 156.0 м³/ч |
| Опциональная картаданные поставщика | модуль соединения, CANopen модуль соединения, EtherCAT модуль соединения, Profibus DP V1 модуль соединения, Profinet модуль соединения, Ethernet Powerlink модуль соединения, Ethernet/IP модуль соедине |
| Ошибка линеаризацииданные поставщика | AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход AQ1: +/- 0,3 % для аналоговый выход |
| Предельное значение эмс (с соблюдением)данные поставщика | 1 |
| Предполагаемый линейный iscданные поставщика | 22 кА |
| Программы ускорения и замедленияданные поставщика | линейный U S CUS переключение реле защиты от разгона программирование кривой разгона/торможения автоматический останов разгона/торможения с приклады |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| С функцией безопасности "безопасное ограниданные поставщика | 1 |
| С функцией безопасности "безопасное снятияданные поставщика | 1 |
| С функцией безопасности "безопасный останоданные поставщика | 1 |
| Сертификатыданные поставщика | CE ATEX NOM ГОСТ EAC RCM KC |
| Способ доступаданные поставщика | ведомый CANopen |
| Степень загрязненияданные поставщика | 2 |
| Торможение до остановкиданные поставщика | при помощи прикладывания постоянного тока |
| Тормозной прерыватель включенданные поставщика | 1 |
| Точностьданные поставщика | +/- 0.7 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход +/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход +/- 1 % AQ1 для температуры 25 °C аналоговый выход +/- 2 % AQ1 для тем |
| Точность скоростьданные поставщика | +/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
| Фильтр помехданные поставщика | ЭМС фильтр класса C3 встроен |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 180 мм |
|---|---|
| ВысотаEF000040 | 330 мм |
| ГлубинаEF000049 | 198 мм |
| Вес неттоданные поставщика | 6.9 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.42 × 0.25 × 0.225 м | 7.785 | 0.023625 | |
| Контейнер | 6 шт. | 0.8 × 0.6 × 0.75 м | 57.5 | 0.36 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.42 × 0.25 × 0.225 м
- Вес, кг
- 7.785
- Объём, м³
- 0.023625
- EAN / GTIN
-
Контейнер
- В упаковке
- 6 шт.
- Габариты
- 0.8 × 0.6 × 0.75 м
- Вес, кг
- 57.5
- Объём, м³
- 0.36
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
