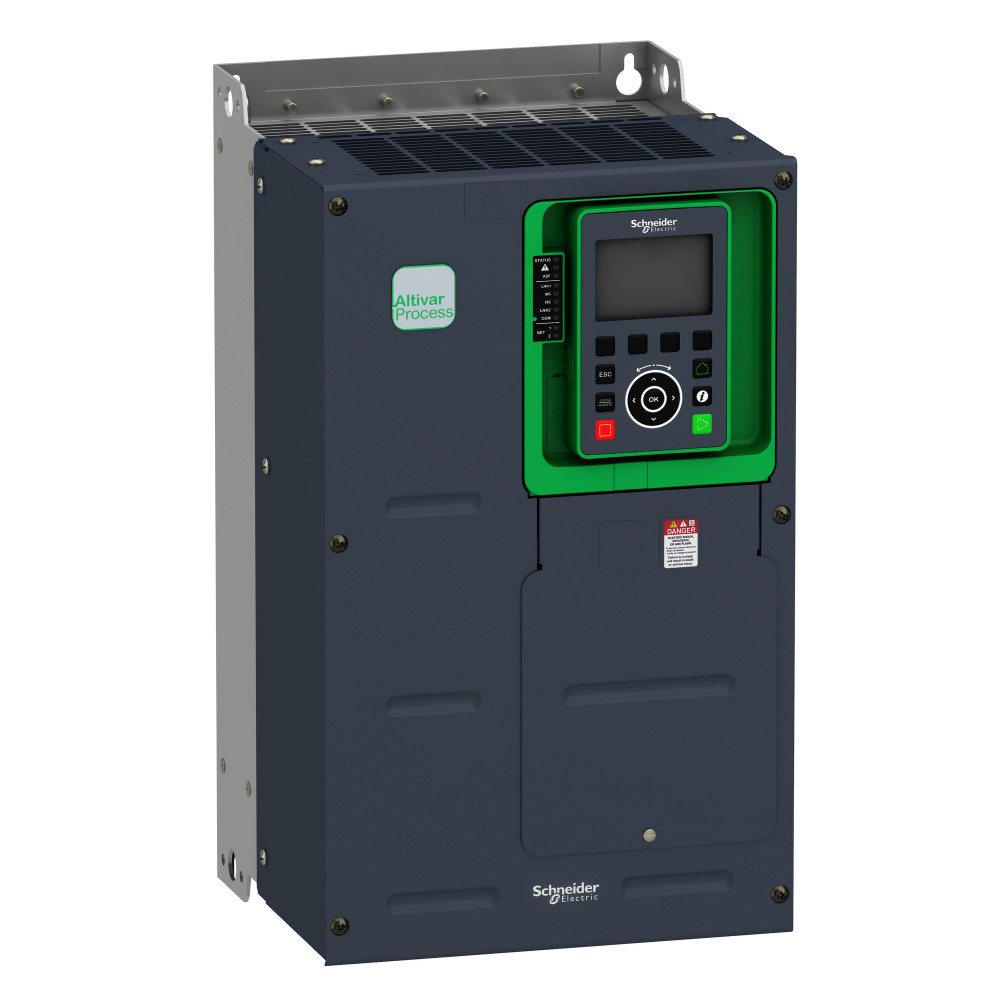

ПЧ ATV930 IP00 18kW 500V-690V

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ПЧ ATV930 IP00 18kW 500V-690V

Артикул: ATV930D18Y6 ETIM-класс: EC001857 EAN: 3606481325310 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина246 мм
Высота420 мм
Глубина242 мм
Сетевое напряжение500...690 В
Макс частота на выходе30000 Гц
Макс выход при линейной нагрузке при номин выход напряж18.5 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении18.5 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

Преобразователь частоты ATV930 IP00 18kW 500V-690V. серия продукта: Altivar Process ATV900 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - область применения: промышленное использование - краткое название устройства: ATV930 - исполнение: стандартное исполнение - назначение изделия: асинхронные электродвигатели, синхронные двигатели - исполнение выключателя: для монтажа на стену - степень защиты IP: IP00 в соответствии с IEC 61800-5-1, IP00 в соответствии с IEC 60529 - тип охлаждения: принуд. конвекция - предполагаемый линейный Isc: 70 кА - непрерывный выходной ток: 24 А в 4 kHz (нормальная нагрузка) - профиль управления асинхронным электродвигателем: переменный стандартный момент, постоянный стандартный момент, режим оптимизированного момента - профиль управления синхронным двигателем: электродвигатель с постоянными магнитами - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 4…8 kHz с понижающим коэффициентом, 2…8 kHz регулируем. - тип дискретных входов: 16 предустановленных скоростей - протокол порта обмена данными: Ethernet/IP, Modbus TCP, Modbus последовательн. - опциональная карта: slot B : analog encoder interface module, slot B : resolver encoder interface module, слот A : модуль соединения для DeviceNet, slot A/slot B/slot C : модуль расширения с дискретными и аналоговыми вх/вых, slot B : 5/12 V digital encoder interface module, слот A : модуль соединения для CANopen винтовые зажимы, слот A : модуль соединения для Profinet, слот A : модуль соединения для шлейф CANopen RJ45, slot A/slot B/slot C : модуль расширения выходных реле, слот A : модуль соединения для CANopen SUB-D 9, слот A : модуль соединения для EtherCAT, слот A : модуль соединения для Profibus DP V1. Преимущества: .. применения: Преобразователи частоты Altivar Process AT оборудование отстойных бассейнов для станций водоподготовки и очистных сооружений..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP00
Относительная влажностьданные поставщика 5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей средыданные поставщика -15-50 °C (без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом)
Степень защиты ipданные поставщика IP21 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 58

С блоком управленияEF001538 Нет
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Нет
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Нет
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Нет
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 500...690 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Да
Количество выход фазEF006998 2
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Да
Макс частота на выходеEF007350 30000 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 18.5 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Нет
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 30 В
Номинальный выходной ток I2NEF009561 24 А
Поддержка протокола для BACnetEF011944 Да
Выходная частота приводаданные поставщика 0.1-599 Гц
Линейный токданные поставщика 23.1 А в 500 В (нормальная нагрузка) 23 А в 690 В (нормальная нагрузка) 18.4 А в 500 В (тяжелые условия) 19.2 А в 690 В (тяжелые условия)
Макс. коммутируемый токданные поставщика релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos p
Макс. переходной токданные поставщика 27 А в течение 60 с (тяжелые условия) 28.8 А в течение 60 с (нормальная нагрузка)
Минимальный коммутируемый токданные поставщика релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Мощность двигателя, квтданные поставщика 15 кВт в 500 В (нормальная нагрузка) 11 кВт в 500 В (тяжелые условия) 18.5 кВт в 690 В (нормальная нагрузка) 15 кВт в 690 В (тяжелые условия)
Мощность двигателя, л.с.данные поставщика 20 лс в 500 В нормальная нагрузка 15 лс в 500 В тяжелые условия 25 лс в 690 В нормальная нагрузка 20 лс в 690 В тяжелые условия
Непрерывный выходной токданные поставщика 18 А в 4 kHz для тяжелые условия 24 А в 4 kHz для нормальная нагрузка
Номинальн. частота коммутацииданные поставщика 4 kHz
номинальное напряжение сетиданные поставщика 500...690 В - 15...10 %
Полная мощностьданные поставщика 27.5 кВ·А в 690 В (нормальная нагрузка) 22.9 кВ·А в 690 В (тяжелые условия)
Протокол порта обмена даннымиданные поставщика Modbus TCP Modbus последовательн. Ethernet/IP
Профиль управления асинхронным электродвигателемданные поставщика режим оптимизированного момента постоянный стандартный момент переменный стандартный момент
Профиль управления синхронным двигателемданные поставщика электродвигатель с постоянными магнитами synchronous reluctance motor
Разрешение по частотеданные поставщика дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
Рассеиваемая мощность, втданные поставщика принуд. конвекция: 376 Вт в 500 В, частота переключения 4 kHz естественная конвекция: 124 Вт в 500 В, частота переключения 4 kHz
Сопротивление изоляцииданные поставщика > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Фильтр электромагнитной совместимостиданные поставщика встроенный с 25 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Частота коммутацииданные поставщика 2...8 kHz регулируем. 4...8 kHz с понижающим коэффициентом
Частота сети питанияданные поставщика 50...60 Hz +/- 5 %
Число фаз сетиданные поставщика 3 фазы
Электрическое соединениеданные поставщика управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16 двигатель: винтовой зажим6...10 мм²/AWG 10…AWG 8 DC bus: винтовой зажим6...10 мм²/AWG 10…AWG 8 со стороны линии: винтовой зажим6...10 мм²/AWG 10
Электромагнитная совместимостьданные поставщика испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп

Материалы и конструкция 4

Допускается применение в жилых и коммерческих зонахEF007295 Да
Изоляцияданные поставщика между зажимами питания и управления
Исполнениеданные поставщика стандартное исполнение с тормозным прерывателем
Исполнение монтажаданные поставщика для монтажа на стену

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107 Да
Тип подключенияданные поставщика AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA,
Тип разъемаданные поставщика 2 RJ45 для Ethernet IP/Modbus TCP on the control block 1 RJ45 для Modbus последовательн. on the control block

Механические характеристики 2

Макс выход при линейной нагрузке при номин выход напряжEF007364 18.5 кВт
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 16

Тип преобразователяEF006978 U-Преобразователь напряжения
Допускается применение в пром зонеEF007294 Да
Назначение продуктаданные поставщика асинхронные электродвигатели синхронные двигатели
Область примененияданные поставщика промышленное использование
Серияданные поставщика Altivar Process ATV900
Стандартыданные поставщика UL 508C EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Тип аналогового выходаданные поставщика напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 50
Тип дискретного входаданные поставщика DI1...DI8 программируемый, 24 V пост. Тока (
Тип дискретного выходаданные поставщика логический выход DQ+ 0-1 кГц
Тип дискретных входовданные поставщика положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительн
Тип защитыданные поставщика тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя пр
Тип охлажденияданные поставщика принуд. конвекция
Тип продуктаданные поставщика привод с регулируемой частотой вращения
Тип релейного выходаданные поставщика задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000
Тип смещенияданные поставщика нет импеданса для Modbus последовательн.
Формат данныхданные поставщика 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.

Прочие характеристики 42

Количество цифров. входовEF001992 8
Количество цифров. выходовEF001993 1
Количество аналог. входовEF001994 3
Количество аналог. выходовEF001995 2
Количество HW-интерфейсов Industrial EthernetEF003020 2
Количество HW-интерфейсов RS-485EF003023 2
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
Виброустойчивостьданные поставщика 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Время обновленияданные поставщика релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Кадр передачиданные поставщика RTU для Modbus последовательн.
Кол-во адресовданные поставщика 1-247 для Modbus последовательн.
Количество аналоговых входовданные поставщика 3
Количество аналоговых выходовданные поставщика 2
Количество дискретных входовданные поставщика 10
Количество дискретных выходовданные поставщика 2
Компенсация проскальзывания вала двигателяданные поставщика может подавляться регулируем. недоступно для электродвигателей с постоянными магнитами автоматически при любой нагрузке
Краткое название устройстваданные поставщика ATV930
Локальная индикацияданные поставщика локальная диагностика: 3 светодиод (mono/dual colour) наличие напряжения: 1 светодиод (красный) состояние встроенной связи: 3 светодиод (двухцветный) состояние коммуникационного модуля: 4 светодиод (д
Маркировкаданные поставщика CE
Номер релейного выходаданные поставщика 3
Объём охлаждающего воздухаданные поставщика 330 м³/ч
Опциональная картаданные поставщика слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф C
Ошибка линеаризацииданные поставщика AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
Питаниеданные поставщика внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В),
Предполагаемый линейный iscданные поставщика 70 кА
Программы ускорения и замедленияданные поставщика linear adjustable separately from 0.01...9999 s S, U или по выбранный заказчиком
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Режим обменаданные поставщика полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
Сертификатыданные поставщика CSA UL TÜV REACH
Скорость передачиданные поставщика 10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Совместимость входаданные поставщика DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с
Способ доступаданные поставщика ведомый Modbus TCP
Степень загрязненияданные поставщика 2 в соответствии с EN/IEC 61800-5-1
Торможение до остановкиданные поставщика подачей пост. тока
Точностьданные поставщика +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Уровень шумаданные поставщика 58 дБ в соответствии с 86/188/EEC
Физический интерфейсданные поставщика 2-проводн. RS 485 для Modbus последовательн.
Функция защитыданные поставщика STO (безопасное выключение крутящего момента) SIL 3
Характеристики окружающей средыданные поставщика стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3

Размеры и упаковка

Изделие

ШиринаEF000008 246 мм
ВысотаEF000040 420 мм
ГлубинаEF000049 242 мм
Вес неттоданные поставщика 22 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.8 × 0.4 × 0.48 м 32 0.1536 3606481325310

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.8 × 0.4 × 0.48 м
    Вес, кг
    32
    Объём, м³
    0.1536
    EAN / GTIN
    3606481325310
