ВСПОМ.КОНТ.СЛАБОТОЧ. OF/SDE/SDV

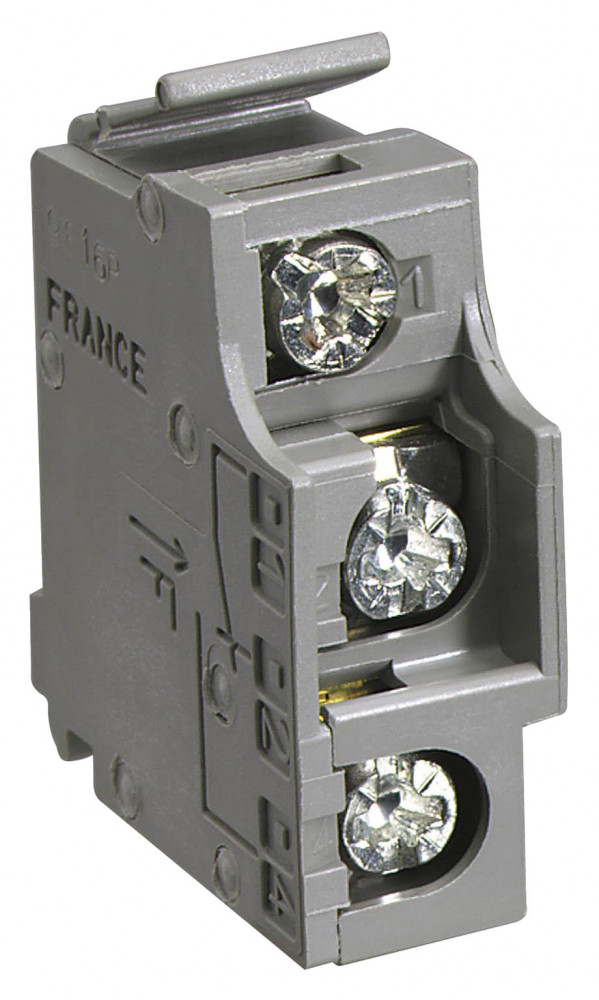

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ВСПОМ.КОНТ.СЛАБОТОЧ. OF/SDE/SDV

Артикул: 29452 ETIM-класс: EC000041 EAN: 13303430294525 EAN: 43303430294526 Обновлено: 14.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В4 А
Тип монтажаПрочее
Модель или исполнениеЧастично (наполовину) интегрируемый
Цоколь - патрон лампыНет (без)
Тип подключенияВинтовое соединение
Количество сигнальных контактов1
Количество переключающих контактов1

Описание и назначение

<p>вспомогательный контакт слаботоч. OF/SD/SDE/SDV. краткое название устройства: OF, SDE, SDV, SD<br /> - тип устройства или его аксессуаров: вспомогательный контакт<br /> - совместимость серий продукта: Compact Compact INV, Easypact EasyPact CVS, Compact Compact INS, Compact Compact NSX, Compact NS1600b.3200, Compact NS630b.1600. <br />Преимущества: Прямой доступ к экономии затрат, Безопасность и защита, Контроль и измерение параметров электроэнергии, Надежность энергоснабжения, Простота и удобство. <br />Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.<br />- Стандартные области </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 4

Цоколь - патрон лампыEF000048 Нет (без)
Номин рабочий ток Ie при AC-15 230 ВEF001385 4 А
условный тепловой ток на открытом воздухеданные поставщика 5 А
номинальный рабочий токданные поставщика AC-12: 5 А в 24 В переменный ток 50/60 Гц AC-12: 5 А в 48 V переменный ток 50/60 Гц AC-12: 5 А в 110 В переменный ток 50/60 Гц AC-12: 5 А в 220/240 В переменный ток 50/60 Гц AC-12: 5 А в 380/440 В пер

Материалы и конструкция 2

Модель или исполнениеEF000010 Частично (наполовину) интегрируемый
Исполнение монтажаданные поставщика Защелкивающийся

Монтаж и подключение 6

Тип монтажаEF000003 Прочее
Тип подключенияEF003961 Винтовое соединение
Количество сигнальных контактовEF007613 1
Количество переключающих контактовEF008257 1
Набор вспомогательных контактовданные поставщика 1 НО/НЗ
Тип вспомогательных контактовданные поставщика слаботочный

Механические характеристики 1

Минимальная нагрузкаданные поставщика 1 мА в 4 V Постоянный ток

Классификация и назначение 5

Категория: аксессуар/отдельная детальданные поставщика Запасная часть для Compact NS630b...1600 Запасная часть для Compact NS1600b...3200
Область примененияданные поставщика контроль статуса выключателя
Серияданные поставщика ComPact NSX100...250 ComPact NSX400...630 ComPact NSX100...250 DC ComPact NSX100...250 DC PV ComPact NSX400...630 DC ComPact NSX400...630 DC PV ComPact NS630b...1600 ComPact NS1600b...3200 Compact
Тип аварииданные поставщика общая электрическая неисправность
Тип продуктаданные поставщика вспомогательный контакт

Прочие характеристики 4

Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Краткое название устройстваданные поставщика SD SDV OF SDE
Локальная индикацияданные поставщика open/close: Индикация ВКЛ/ВЫКЛ индикатор срабатывания реле: индикатор срабатывания Электрический отказ: аварийное срабатывание
Совместимость серий продуктаданные поставщика Compact NS630b...1600 Compact NS1600b...3200 Compact INS Compact INV Compact NSX EasyPact CVS PowerPact Multistandard Compact NSX DC

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.06 × 0.078 × 0.014 см 0.024 6.552e-05 3303430294528
Контейнер 1600 шт. 1.2 × 0.8 × 0.43 м 38.4 0.4128 —
Групповая упаковка 10 шт. 0.17 × 0.145 × 0.05 м 0.243 0.0012325 13303430294525
TRANSPORTING 100 шт. 0.4 × 0.3 × 0.15 м 2.728 0.018 43303430294526

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.06 × 0.078 × 0.014 см
    Вес, кг
    0.024
    Объём, м³
    6.552e-05
    EAN / GTIN
    3303430294528

  • Контейнер

    В упаковке
    1600 шт.
    Габариты
    1.2 × 0.8 × 0.43 м
    Вес, кг
    38.4
    Объём, м³
    0.4128
    EAN / GTIN
    —

  • Групповая упаковка

    В упаковке
    10 шт.
    Габариты
    0.17 × 0.145 × 0.05 м
    Вес, кг
    0.243
    Объём, м³
    0.0012325
    EAN / GTIN
    13303430294525

  • TRANSPORTING

    В упаковке
    100 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    2.728
    Объём, м³
    0.018
    EAN / GTIN
    43303430294526
