Контакт вспомогательный AV-OF EKF
EKF · артикул av-of-averes
Изображение может отличаться от конкретного исполнения.
EKF

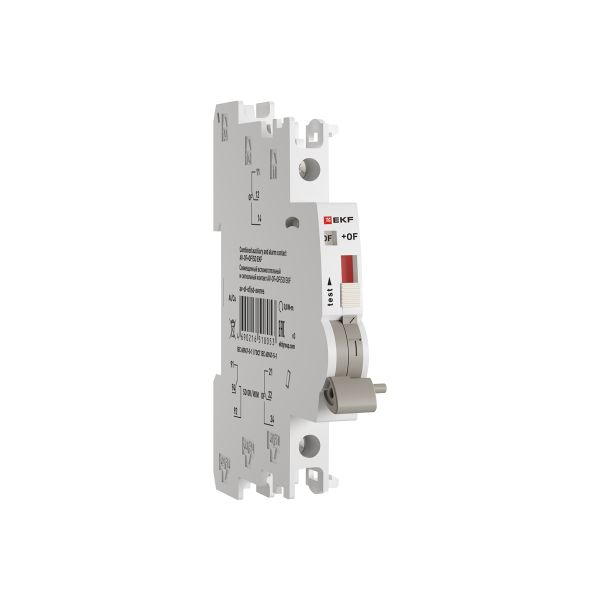

Совмещенный вспомогательный и сигнальный контакт AV-OF+OF/SD EKF
ИсточникКаталог EKF
КлассификацияEC000041
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В6 А
Тип монтажаМонтаж сбоку
Модель или исполнениеЧастично (наполовину) интегрируемый
Цоколь - патрон лампыПрочее
Тип подключенияПрочее
Подходит для защитного выключателя двигателяДа
Подходит для силового выключателяДа
Количество сигнальных контактов1
Описание и назначение
Совмещенные вспомогательные и сигнальные контакты AV-OF+OF/SD. EKF предназначены для применения во вспомогательных цепях управления, сигнализации переменного и постоянного тока. Функция дополнительного контакта AV-OF информирует о состоянии ВКЛ-ОТКЛ контактов аппарата, а функция сигнального контакта информирует о срабатывании аппарата по аварии (AV-6, AV-10, DV, DVA-6, DVA-10, AVN до 63А, ВА 47-63N, ВН-63N), к которому он присоединен.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Раб. температура окружающей средыданные поставщика | -25...50 °C |
|---|---|
| Степень защиты, IPданные поставщика | IP20 |
Электрические и световые параметры 2
| Цоколь - патрон лампыEF000048 | Прочее |
|---|---|
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 6 А |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Частично (наполовину) интегрируемый |
|---|
Монтаж и подключение 6
| Тип монтажаEF000003 | Монтаж сбоку |
|---|---|
| Тип подключенияEF003961 | Прочее |
| Количество сигнальных контактовEF007613 | 1 |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Количество переключающих контактовEF008257 | 1 |
Классификация и назначение 2
| Серияданные поставщика | Averes |
|---|---|
| Тип продукцииданные поставщика | Совмещенный вспомогательный и сигнальный контакт |
Прочие характеристики 6
| Подходит для защитного выключателя двигателяEF005826 | Да |
|---|---|
| Подходит для силового выключателяEF005863 | Да |
| Гарантийный срок хранения, летданные поставщика | 10 |
| Гарантийный срок эксплуатации, летданные поставщика | 10 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 25 |
Размеры и упаковка
Изделие
| Поперечное сечение подключ. многопроволочного (гибкого) проводаданные поставщика | 0,5…1,5 |
|---|---|
| Поперечное сечение подключ. однопроволочного (жесткого) проводаданные поставщика | 0,5…1,5 |
| Ширина модульнаяданные поставщика | 0,5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.096 × 0.074 × 0.01 см | 0.043 | 0.000071 | |
| Групповая упаковка упак. (15 шт) | 15 шт. | 0.198 × 0.082 × 0.081 м | 0.658 | 0.001315 | |
| Транспортная упаковка коробка (150 шт) | 150 шт. | 0.503 × 0.217 × 0.185 м | 6.969 | 0.020193 |
