Schneider Electric

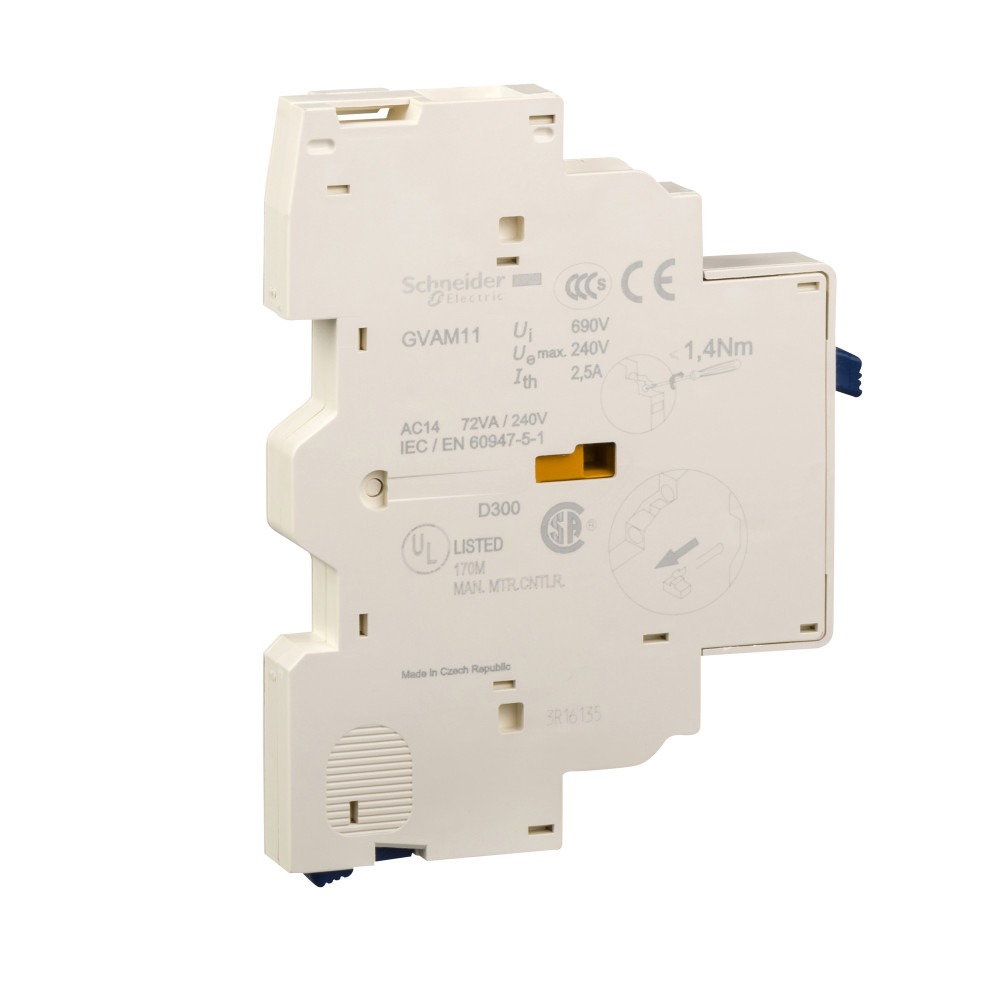

Контакт сигнализации коротк. замык.
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу GVAM11.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В0.3 А
Тип монтажаМонтаж сбоку
Модель или исполнениеМонтаж сверху
Тип подключенияВинтовое соединение
Количество переключающих контактов1
Замены и аналоги
Все варианты: 4
Техподбор · похожий по характеристикам · совпадение 90%
Контакт сигн.авар.откл. НЗ + доп.конт. НЗ GM2/GM3 (GVAD0101)
Systeme Electric · артикул GMAD0101 · другой бренд
Техподбор · похожий по характеристикам · совпадение 90%
Контакт сигнализации короткого замыкания GM2/GM3 (GVAM11)
Systeme Electric · артикул GMAM11 · другой бренд
Описание и назначение
Контакт сигнализации короткого замыкания. диапазон: TeSys
- краткое название устройства: GVAM
- тип устройства или его аксессуаров: блок вспомогательных контактов
- совместимость изделий: GV2ME, GV2P, GV3P, GV2L, GV2RT, GV2LE, GV3L
- конфигурация главных контактов: 1 переключающ.
Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000041.
Условия эксплуатации и безопасность 1
| Механическая износостойкостьданные поставщика | 100000 циклы |
|---|
Электрические и световые параметры 9
| Номин рабочий ток Ie при AC-15 230 В | 0.3 А |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 2.5 А для аварийная сигнализация |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Номинальная рабочая мощность, в·аданные поставщика | 36 В·А в 24-24 В AC-14 - электрическая устойчивость: 1000 циклы в 1.5 А 48 В·А в 48-48 В AC-14 - электрическая устойчивость: 1000 циклы в 1 А 72 В·А в 110-127 В AC-14 - электрическая устойчивость: 100 |
| Номинальная рабочая мощность, втданные поставщика | 120 Вт в 240 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 110 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 24 В DC-13 - электрическая устойчивость: 100000 циклы 180 Вт в |
| номинальное напряжение изоляцииданные поставщика | 690 В в соответствии с IEC 60947-1 300 В в соответствии с UL 508 300 В в соответствии с CSA C22.2 № 14 |
| номинальное рабочее напряжениеданные поставщика | 24...240 V переменный ток 24...60 В постоянный ток |
Материалы и конструкция 1
| Модель или исполнение | Монтаж сверху |
|---|
Монтаж и подключение 7
| Тип монтажа | Монтаж сбоку |
|---|---|
| Тип подключения | Винтовое соединение |
| Количество переключающих контактов | 1 |
| Конфигурация главных контактовданные поставщика | 1 переключающ. |
| Место монтажаданные поставщика | левая сторона |
| Работа вспом. контактовданные поставщика | сигнал короткого замыкания 1 переключающ. |
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 1 кабель (-и) 0.75-2.5 мм²гибкий без наконечника винтовой зажим 2 кабель (-и) 0 |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.4 Н-м - винтовой зажим |
|---|
Классификация и назначение 4
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серия продуктаданные поставщика | TeSys GV3 TeSys GV2 |
| Тип защитыданные поставщика | автом. выкл. GB2CB... номинальн. в соответсвии с рабочим током для Ue |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 14
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | GVAM |
| Краткое название устройстваданные поставщика | GVAM |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Совместимость продуктаданные поставщика | GV2L GV2ME GV2RT GV3L GV2P GV3P GV2LE |
| Совместимость серий продуктаданные поставщика | GV2 GV2 выключатель GV3 GV3P выключатель GV3 GV3L выключатель |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | нормальные окружающие условия |
| Экологическая отчетнстьданные поставщика | ENVPEP111252EN |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.07 × 0.09 × 0.015 см | 0.042 | 9.45e-05 | |
| Групповая упаковка | 10 шт. | 0.1 × 0.15 × 0.095 м | 0.477 | 0.001425 | |
| TRANSPORTING | 60 шт. | 0.4 × 0.3 × 0.15 м | 3.17 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.07 × 0.09 × 0.015 см
- Вес, кг
- 0.042
- Объём, м³
- 9.45e-05
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.1 × 0.15 × 0.095 м
- Вес, кг
- 0.477
- Объём, м³
- 0.001425
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 3.17
- Объём, м³
- 0.018
- EAN / GTIN
