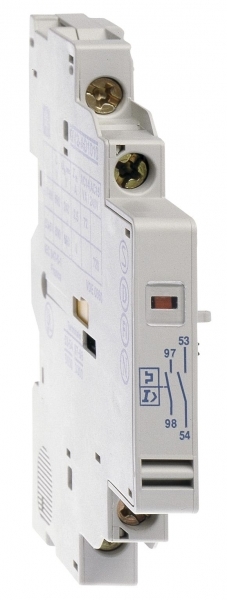

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТ СИГН.АВАР.ОТКЛ. НЗ+ДОП.КОНТ. НО
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Контакт сигнального аварийного отключения НЗ+дополнительный контактор НО. диапазон: TeSys<br /> - краткое название устройства: GVAD<br /> - тип устройства или его аксессуаров: блок вспомогательных контактов<br /> - совместимость изделий: GV2ME, GV2P, GV3P, GV2L, GV2LE, GV2RT, GV3L<br /> - конфигурация главных контактов: 1 Н.О. + 1 Н.З.<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Механическая износостойкостьданные поставщика | 100000 циклы |
|---|
Электрические и световые параметры 9
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3.3 А |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 6 А 2.5 А для аварийная сигнализация |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| Номинальная рабочая мощность, в·аданные поставщика | 300 В·А в 48-48 В AC-15 - электрическая устойчивость: 100000 циклы 414 В·А в 690-690 В AC-15 - электрическая устойчивость: 100000 циклы 500 В·А в 110-127 В AC-15 - электрическая устойчивость: 100000 ц |
| Номинальная рабочая мощность, втданные поставщика | 120 Вт в 240 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 110 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 24 В DC-13 - электрическая устойчивость: 100000 циклы 180 Вт в |
| номинальное напряжение изоляцииданные поставщика | 690 В в соответствии с IEC 60947-1 300 В в соответствии с UL 508 300 В в соответствии с CSA C22.2 № 14 |
| номинальное рабочее напряжениеданные поставщика | 48...690 В переменный ток 24...240 V постоянный ток |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Монтаж сверху |
|---|
Монтаж и подключение 9
| Тип монтажаEF000003 | Монтаж сбоку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Количество сигнальных контактовEF007613 | 1 |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Конфигурация главных контактовданные поставщика | 1 Н.О. + 1 Н.З. |
| Место монтажаданные поставщика | левая сторона |
| Работа вспом. контактовданные поставщика | аварийный сигнал 1 Н.З. |
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 1 кабель (-и) 0.75-2.5 мм²гибкий без наконечника винтовой зажим 2 кабель (-и) 0 |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.4 Н-м - винтовой зажим |
|---|
Классификация и назначение 5
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys GV3 TeSys GV2 |
| Тип защитыданные поставщика | автом. выкл. GB2CB... номинальн. в соответсвии с рабочим током для Ue |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 14
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | GVAD |
| Краткое название устройстваданные поставщика | GVAD |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Совместимость продуктаданные поставщика | GV2ME GV2L GV3P GV2P GV3L GV2LE GV2RT |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | нормальные окружающие условия |
| Экологическая отчетнстьданные поставщика | ENVPEP111252EN |
