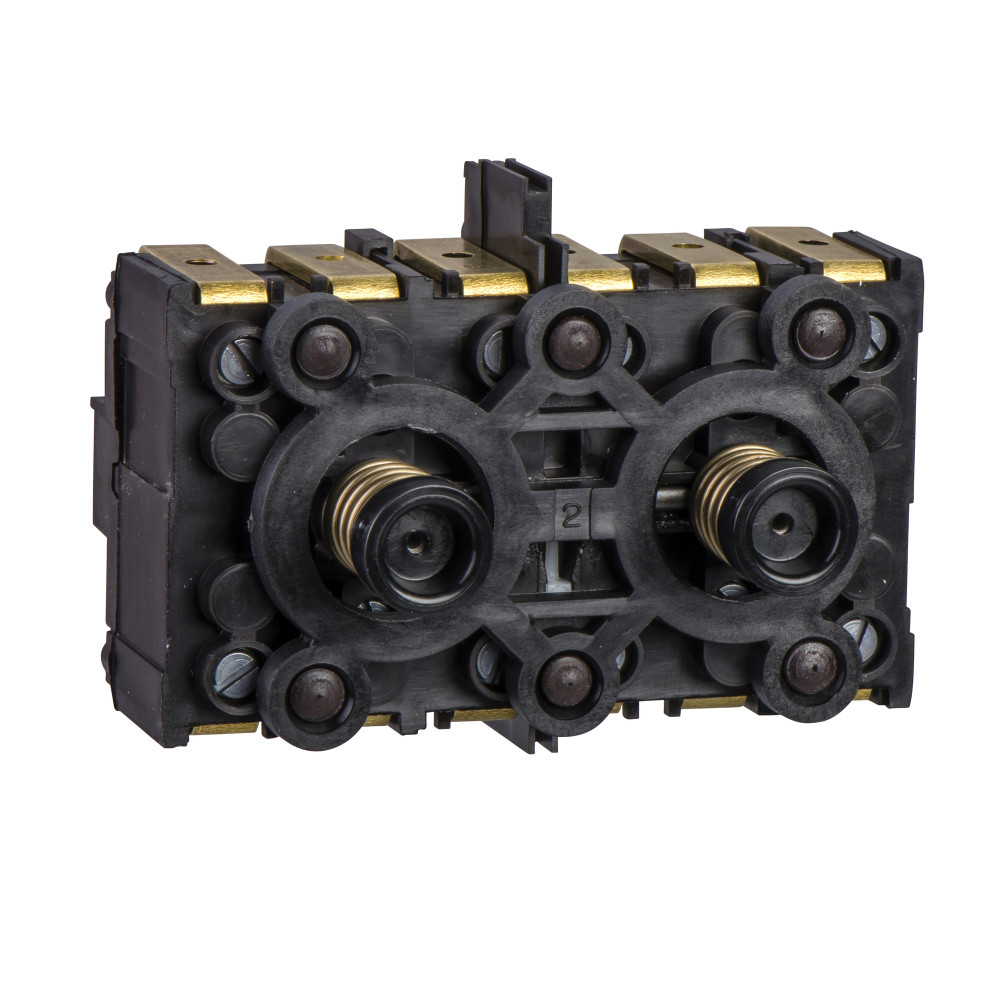

КОНТАКТ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ NO+NO+NO

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОНТАКТ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ NO+NO+NO

Артикул: XESD2201 ETIM-класс: EC000041 Обновлено: 15.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В3 А
Тип монтажаФронтальная установка (спереди)
Модель или исполнениеМонтаж сверху и интегрированный
Цоколь - патрон лампыНет (без)
Тип подключенияПрочее
Кол-во норм разомкнутых - НО контактов3

Описание и назначение

<p>Блок контактов с пруж. возвр., 3 НО, монт. на пер. панели, 40 мм между центр. серия продукта: Harmony XAC<br /> - тип устройства или его аксессуаров: блок контактов<br /> - наименование компонента: XESD<br /> - род тока элесиловая цепь<br /> - применение блока контактов: односкоростной<br /> - тип блока контактов: двойной<br /> - тип рукоятки: 2 пружинный возврат<br /> - совместимость изделий: XACB<br /> - взаимная механическая блокировка: с механической взаимной блокировкой<br /> - тип контактов: 3 Н.О.<br /> - описание полюсов: 3-полюсн.<br /> - монтаж блока: монтаж на передней панели<br /> - работа контактов: мгновенное действие. <br />Преимущества: Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента.<br />Применения: Идеально подходит для неблагоприятных условий окружающей среды, особенно для технических областей</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Механическая износостойкостьданные поставщика 1000000 циклы
Рабочая температура окружающей средыданные поставщика -25-70 °C
Температура окружающей среды при храненииданные поставщика -40-70 °C
Электрическая износостойкостьданные поставщика 1000000 циклы AC-3, 3000 Вт в 400 В, производительность

Электрические и световые параметры 9

Цоколь - патрон лампыEF000048 Нет (без)
Номин рабочий ток Ie при AC-15 230 ВEF001385 3 А
] условный тепловой ток в щитеданные поставщика 20 А
Класс защиты от поражения электр. токомданные поставщика класс II в соответствии с IEC 61140
Номинальная мощность, л.с.данные поставщика 3 лс в 240 В
Номинальная рабочая мощность, втданные поставщика 3000 Вт AC-3 в 240 В 3000 Вт AC-4 в 400 В
номинальное напряжение изоляцииданные поставщика 300 В в соответствии с CSA
Описание полюсовданные поставщика 3-полюсн.
Род токаданные поставщика Силовая цепь

Материалы и конструкция 1

Модель или исполнениеEF000010 Монтаж сверху и интегрированный

Монтаж и подключение 10

Тип монтажаEF000003 Фронтальная установка (спереди)
Тип подключенияEF003961 Прочее
Кол-во норм разомкнутых - НО контактовEF008256 3
Идентификатор клеммыданные поставщика (13-14) Н.О. (11-12) Н.З.
Монтаж блокаданные поставщика монтаж на передней панели
Применение блока контактовданные поставщика односкоростной
Работа контактовданные поставщика мгновенное действие
Соединения – клеммыданные поставщика винтовой зажим, 1 x 2,5 мм² с или без кабельного наконечника винтовой зажим, 2 x 1,5 мм² с или без кабельного наконечника
Тип блока контактовданные поставщика двойной
Тип контактовданные поставщика 3 НО

Механические характеристики 3

Описание зажимов iso n°1данные поставщика (23-24)NO B (33-34)NO (13-14)NO
Описание зажимов iso n°2данные поставщика (53-54)NO B (63-64)NO (73-74)NO
Ударопрочностьданные поставщика 100 gn в соответствии с IEC 60068-2-27

Классификация и назначение 4

Серияданные поставщика Harmony XAC
Стандартыданные поставщика МЭК 60947-3 EN 60947-3 CSA C22.2 № 14
Тип продуктаданные поставщика блок контактов
Тип рукояткиданные поставщика 2 пружинный возврат

Прочие характеристики 8

Взаимная механическая блокировкаданные поставщика с механической взаимной блокировкой
Виброустойчивостьданные поставщика 15 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Наименование компонентаданные поставщика XESD
номинальное импульсное выдерживаемое наданные поставщика 6 кВ в соответствии с IEC 60947-1
Рабочая силаданные поставщика 32 Н
Расстояние по горизонтали между центрами крепежных отверстийданные поставщика 40 мм
Совместимость продуктаданные поставщика XACB

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.2 кг
