КОНТАКТ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ NO+NO+CO
Systeme Electric · артикул XESD1291

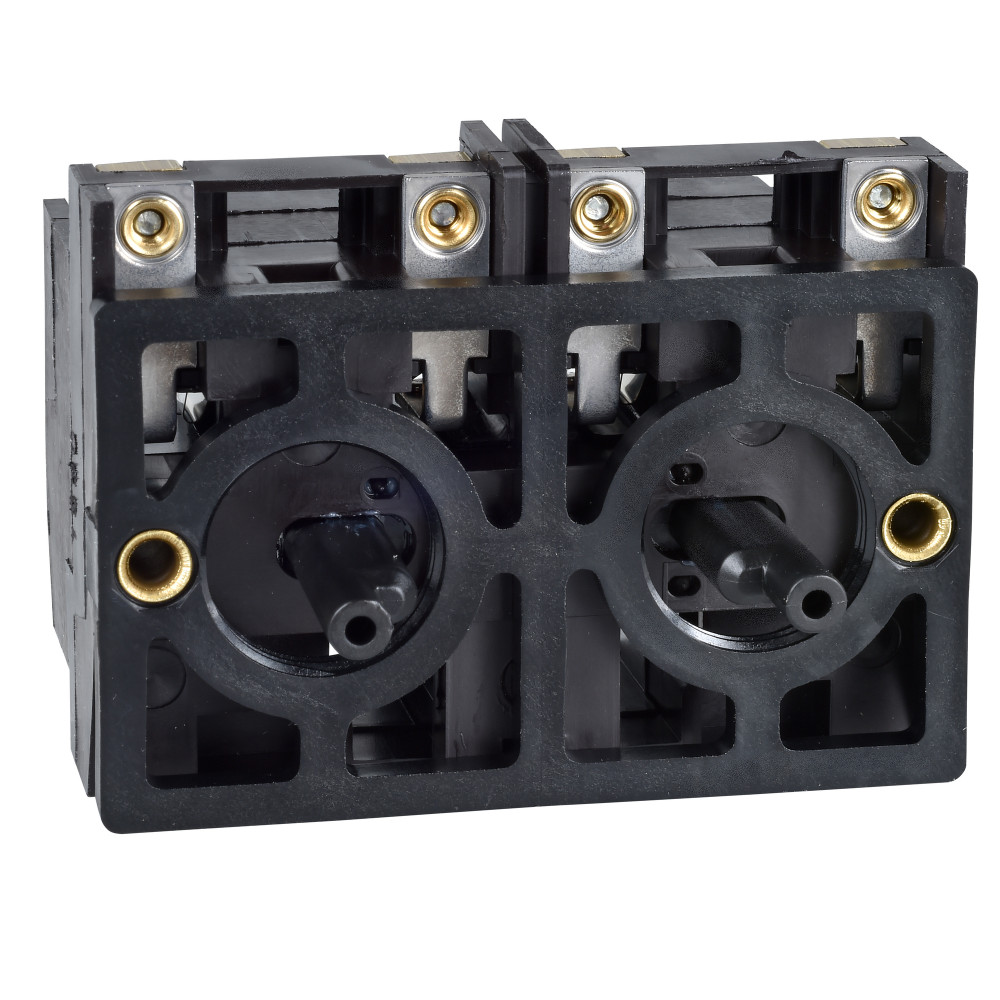

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ NO+NO
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В3 А
Тип монтажаФронтальная установка (спереди)
Модель или исполнениеМонтаж сверху и интегрированный
Цоколь - патрон лампыНет (без)
Тип подключенияПрочее
Кол-во норм разомкнутых - НО контактов2
Описание и назначение
<p>Простые, интуитивно понятные, удобные в работе и проверенные подвесные пульты управления. Предназначены для механического управления. Пульты управления надежны и отвечают требованиям стандартов МЭК. Применяются в промышленности и сфере обслуживания, например, в подъемниках и мостовых кранах.<br />Преимущества: Простые, проверенные подвесные пульты управления. Предназначенные для механического управления, эти высоконадежные пульты управления отвечают требованиям стандартов МЭК. Они не только просты и интуитивно понятны, но и очень удобны в работе. <br />Применения: Промышленность и сфера обслуживания: подъемники, мостовые краны.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 500000 циклы 1000000 циклы |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 300000 циклы AC-3, 2200 Вт в 240 В, производительность |
Электрические и световые параметры 10
| Цоколь - патрон лампыEF000048 | Нет (без) |
|---|---|
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 12 А |
| Класс защиты от поражения электр. токомданные поставщика | класс II в соответствии с IEC 61140 |
| Номинальная мощность, л.с.данные поставщика | 2 лс в 240 В, CSA сертифицированный 3 лс в 600 В, CSA сертифицированный 5 лс в 400 V, CSA сертифицированный |
| Номинальная рабочая мощность, втданные поставщика | 2200 Вт AC-3 в 240 В в соответствии с МЭК 60947-3 приложение A 2200 Вт AC-4 в 400 V в соответствии с МЭК 60947-3 приложение A |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 600 В в соответствии с CSA |
| Описание полюсовданные поставщика | 2-полюсн. |
| Род токаданные поставщика | силовая цепь |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Монтаж сверху и интегрированный |
|---|
Монтаж и подключение 10
| Тип монтажаEF000003 | Фронтальная установка (спереди) |
|---|---|
| Тип подключенияEF003961 | Прочее |
| Кол-во норм разомкнутых - НО контактовEF008256 | 2 |
| Идентификатор клеммыданные поставщика | (11-12) Н.З. (13-14) Н.О. |
| Монтаж блокаданные поставщика | монтаж на передней панели |
| Применение блока контактовданные поставщика | односкоростной |
| Работа контактовданные поставщика | мгновенное действие |
| Соединения – клеммыданные поставщика | винтовой зажим, 1 x 2,5 мм² с или без кабельного наконечника винтовой зажим, 2 x 1,5 мм² с или без кабельного наконечника |
| Тип блока контактовданные поставщика | двойной |
| Тип контактовданные поставщика | 2 Н.О. |
Механические характеристики 3
| Описание зажимов iso n°1данные поставщика | (23-24)NO (13-14)NO B |
|---|---|
| Описание зажимов iso n°2данные поставщика | (43-44)NO (33-34)NO B |
| Ударопрочностьданные поставщика | 100 gn в соответствии с IEC 60068-2-27 |
Классификация и назначение 4
| Серияданные поставщика | Harmony XAC |
|---|---|
| Стандартыданные поставщика | EN 60947-3 CSA C22.2 № 14 МЭК 60947-3 |
| Тип продуктаданные поставщика | блок контактов |
| Тип рукояткиданные поставщика | 2 пружинный возврат |
Прочие характеристики 7
| Взаимная механическая блокировкаданные поставщика | с механической взаимной блокировкой |
|---|---|
| Виброустойчивостьданные поставщика | 15 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Наименование компонентаданные поставщика | XESD |
| Рабочая силаданные поставщика | 17 Н |
| Расстояние по горизонтали между центрами крепежных отверстийданные поставщика | 40 мм |
| Совместимость продуктаданные поставщика | XACB |
