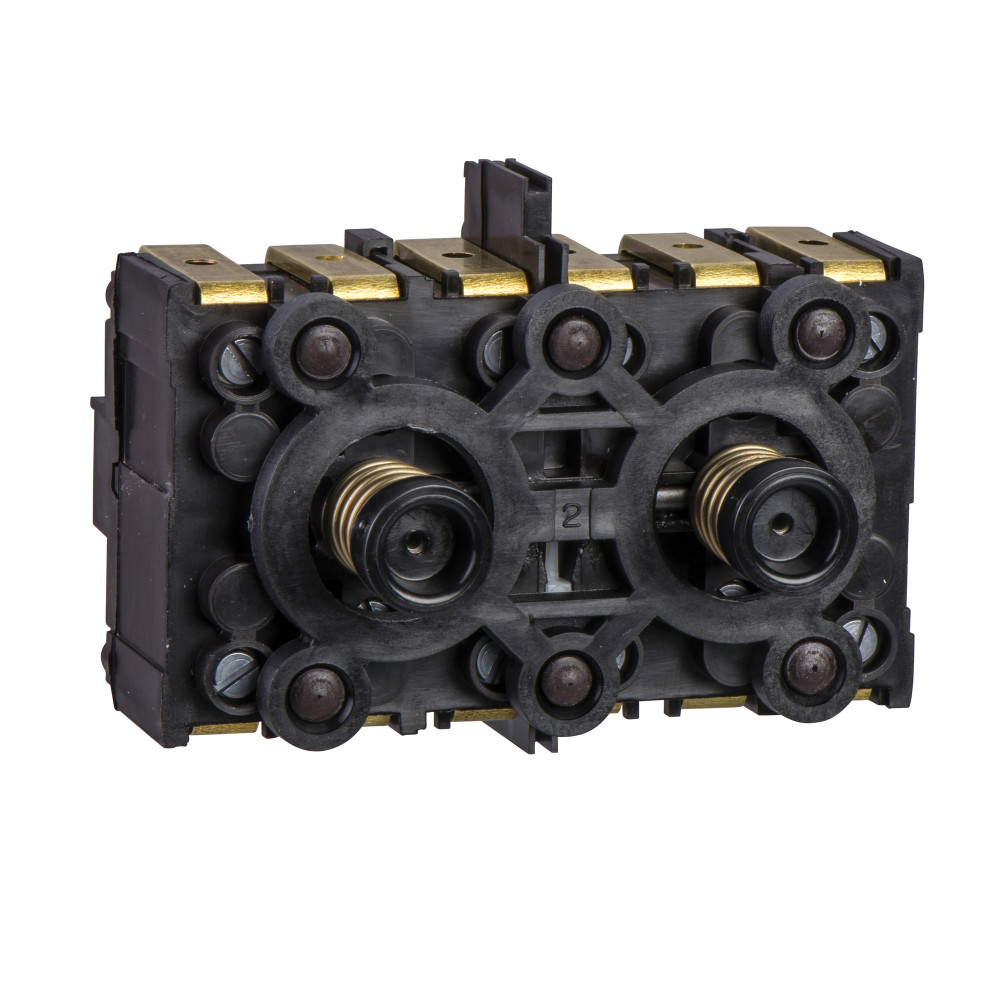

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНТАКТ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Блок конт. с пруж. возвр., 3 НО+1 НО, монт. на пер. пан., 40 мм между центр. серия продукта: Harmony XAC<br /> - тип устройства или его аксессуаров: блок контактов<br /> - наименование компонента: XESD<br /> - род тока элесиловая цепь<br /> - применение блока контактов: односкоростной<br /> - тип блока контактов: двойной<br /> - тип рукоятки: 2 пружинный возврат<br /> - совместимость изделий: XACB<br /> - взаимная механическая блокировка: с механической взаимной блокировкой<br /> - тип контактов: 3 Н.О. + 1 Н.З.<br /> - описание полюсов: 3-полюсн.<br /> - монтаж блока: монтаж на передней панели<br /> - работа контактов: одновременный, мгновенное действие. <br />Преимущества: Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента.<br />Применения: Идеально подходит для неблагоприятных условий окружающей среды, особенно для технических областей</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 1000000 циклы |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 1000000 циклы AC-3, 3000 Вт в 400 В, производительность |
Электрические и световые параметры 9
| Цоколь - патрон лампыEF000048 | Нет (без) |
|---|---|
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
| ] условный тепловой ток в щитеданные поставщика | 20 А |
| Класс защиты от поражения электр. токомданные поставщика | класс II в соответствии с IEC 61140 |
| Номинальная мощность, л.с.данные поставщика | 3 лс в 240 В |
| Номинальная рабочая мощность, втданные поставщика | 3000 Вт AC-3 в 240 В 3000 Вт AC-4 в 400 В |
| номинальное напряжение изоляцииданные поставщика | 300 В в соответствии с CSA |
| Описание полюсовданные поставщика | 3-полюсн. |
| Род токаданные поставщика | Силовая цепь |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Монтаж сверху и интегрированный |
|---|
Монтаж и подключение 10
| Тип монтажаEF000003 | Фронтальная установка (спереди) |
|---|---|
| Тип подключенияEF003961 | Прочее |
| Кол-во норм разомкнутых - НО контактовEF008256 | 4 |
| Идентификатор клеммыданные поставщика | (13-14) Н.О. (11-12) Н.З. |
| Монтаж блокаданные поставщика | монтаж на передней панели |
| Применение блока контактовданные поставщика | односкоростной |
| Работа контактовданные поставщика | мгновенное действие одновременный |
| Соединения – клеммыданные поставщика | винтовой зажим, 1 x 2,5 мм² с или без кабельного наконечника винтовой зажим, 2 x 1,5 мм² с или без кабельного наконечника |
| Тип блока контактовданные поставщика | двойной |
| Тип контактовданные поставщика | 3 Н.О. + 1 Н.З. |
Механические характеристики 3
| Описание зажимов iso n°1данные поставщика | B (33-34)NO (43-44)NO (23-24)NO (13-14)NO |
|---|---|
| Описание зажимов iso n°2данные поставщика | (63-64)NO (44-84)NO (53-54)NO (73-74)NO B |
| Ударопрочностьданные поставщика | 100 gn в соответствии с IEC 60068-2-27 |
Классификация и назначение 4
| Серияданные поставщика | Harmony XAC |
|---|---|
| Стандартыданные поставщика | МЭК 60947-3 CSA C22.2 № 14 EN 60947-3 |
| Тип продуктаданные поставщика | блок контактов |
| Тип рукояткиданные поставщика | 2 пружинный возврат |
Прочие характеристики 8
| Взаимная механическая блокировкаданные поставщика | с механической взаимной блокировкой |
|---|---|
| Виброустойчивостьданные поставщика | 15 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Наименование компонентаданные поставщика | XESD |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ в соответствии с IEC 60947-1 |
| Рабочая силаданные поставщика | 32 Н |
| Расстояние по горизонтали между центрами крепежных отверстийданные поставщика | 40 мм |
| Совместимость продуктаданные поставщика | XACB |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.21 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.1 × 0.075 × 0.075 м | 0.275 | 0.0005625 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.1 × 0.075 × 0.075 м
- Вес, кг
- 0.275
- Объём, м³
- 0.0005625
- EAN / GTIN
