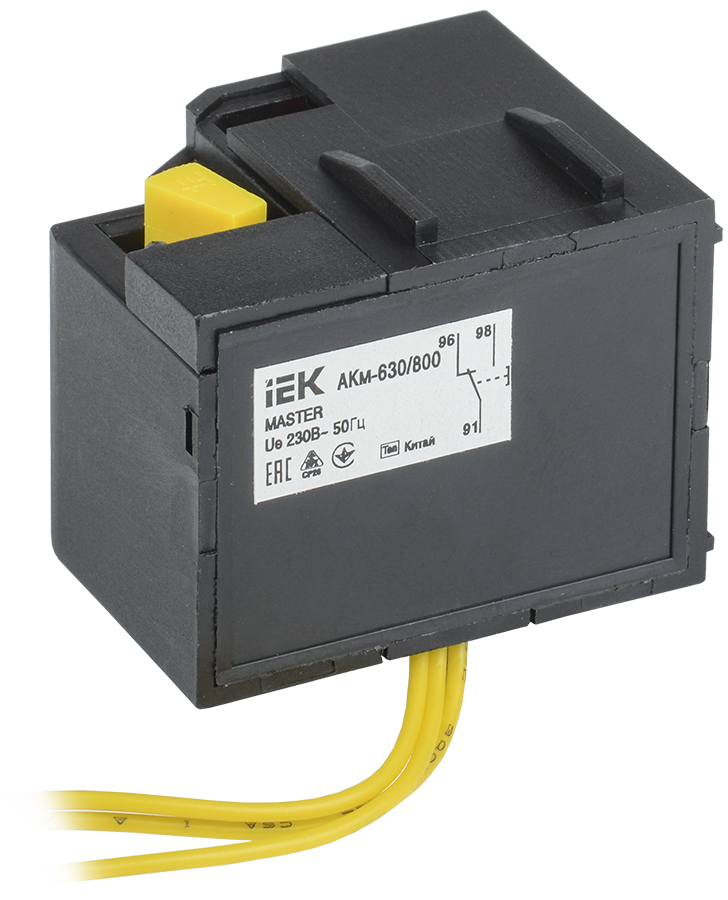

Контакт аварийный АКм-630/800 (АКм-40) MASTER IEK

Изображение может отличаться от конкретного исполнения.

IEK

Контакт аварийный АКм-630/800 (АКм-40) MASTER IEK

Артикул: SVA70D-AK-1-02 ETIM-класс: EC000041 EAN: 4606056665444 EAN: 4606056665451 Обновлено: 12.04.2026
ИсточникКаталог IEK
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип монтажаКрепление спереди
Ширина40
Высота50
Глубина50
Сечение проводника0,2
Номин раб напряжениеAC: 230/400; DC: 220
Номин напряжение изоляции Ui690
Номин рабочий ток Ie при AC-15 230 В1

Описание и назначение

Аварийный контакт АКм предназначен для сигнализации о срабатывании автоматического выключателя ВА88 MASTER от:
- сверхтока (перегрузки или короткого замыкания),
- независимого расцепителя,
- расцепителя минимального напряжения,
- кнопки «ТЕСТ».

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 7

Номин раб напряжениеEF000228 AC: 230/400; DC: 220
Номин напряжение изоляции UiEF001366 690
Номин рабочий ток Ie при AC-15 230 ВEF001385 1
Номин ток AC-15 при номин раб напр 230Вданные поставщика 1 А
Номин ток AC-15 при номин раб напр 400Вданные поставщика 1 А
Номин ток DC-13 при номин раб напр 230Вданные поставщика 0.2 А
Условн тепловой ток аварийного контактаданные поставщика 3 А

Монтаж и подключение 5

Тип монтажаEF000003 Крепление спереди
Тип подключенияEF003961 Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1
Количество переключающих контактовEF008257 2

Прочие характеристики 1

Совместимостьданные поставщика ВА88 серии MASTER

Размеры и упаковка

Изделие

ШиринаEF000008 40
ВысотаEF000040 50
ГлубинаEF000049 50
Сечение проводникаEF000085 0,2

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица ПАКЕТ БЕЗ ФОРМЫ 1 шт 0.08 × 0.08 × 0.06 см 0.061 0.000278 4606056804577
Групповая упаковка КОРОБКА/БОКС 10 шт 0.18 × 0.14 × 0.08 м 0.611 0.002016 4606056665444
TRANSPORTING ГОФРОКОРОБ 90 шт 0.5 × 0.2 × 0.25 м 5.5 0.025 4606056665451

  • Базовая единица ПАКЕТ БЕЗ ФОРМЫ

    В упаковке
    1 шт
    Габариты
    0.08 × 0.08 × 0.06 см
    Вес, кг
    0.061
    Объём, м³
    0.000278
    EAN / GTIN
    4606056804577

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    10 шт
    Габариты
    0.18 × 0.14 × 0.08 м
    Вес, кг
    0.611
    Объём, м³
    0.002016
    EAN / GTIN
    4606056665444

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    90 шт
    Габариты
    0.5 × 0.2 × 0.25 м
    Вес, кг
    5.5
    Объём, м³
    0.025
    EAN / GTIN
    4606056665451
