КОНТАКТ 1НЗ

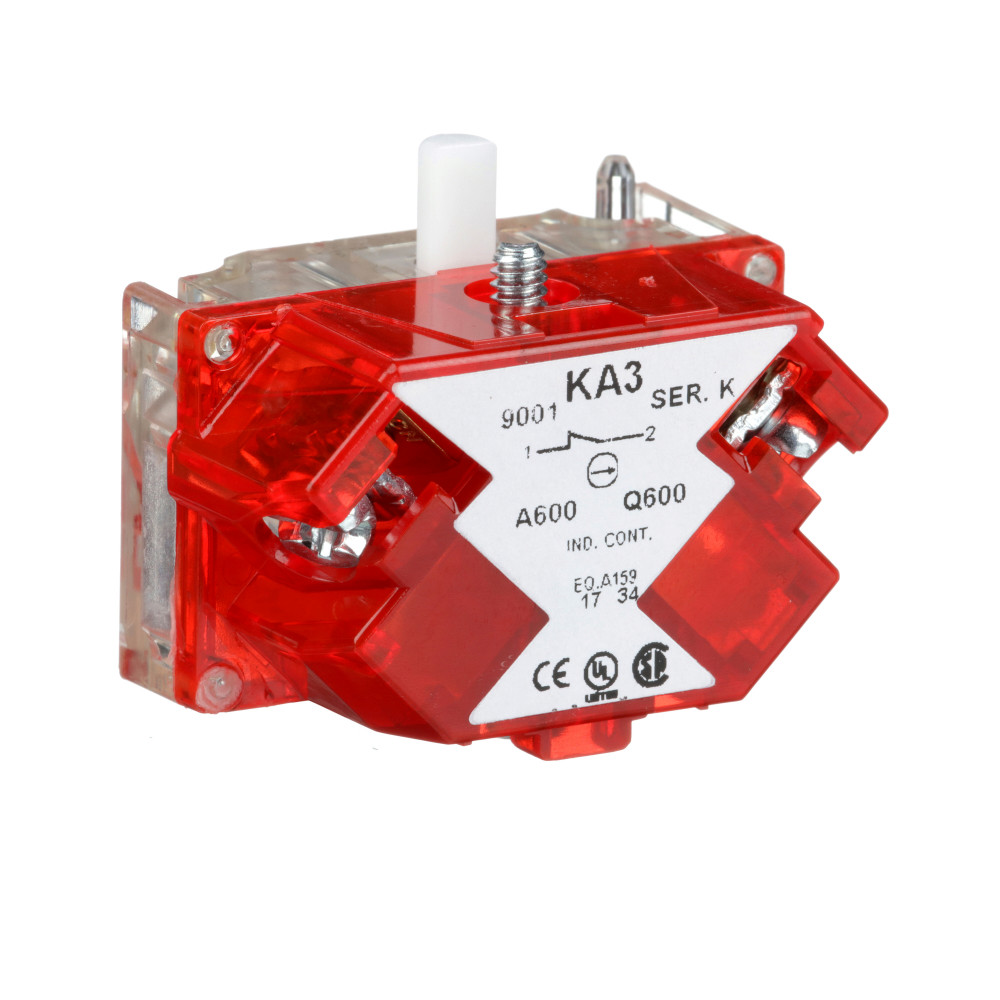

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОНТАКТ 1НЗ

Артикул: 9001KA3 ETIM-класс: EC000041 EAN: 3389110918151 Обновлено: 31.01.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В3 А
Тип монтажаПрочее
Модель или исполнениеЧастично (наполовину) интегрируемый
Цоколь - патрон лампыНет (без)
Тип подключенияВинтовое соединение
Кол-во нормально замкнутых - НЗ контактов1

Описание и назначение

<p>Контакт 1НЗ. серия продукта: Harmony 9001K<br /> - тип устройства или его аксессуаров: блок контактов с защищенными зажимами<br /> - краткое название устройства: 9001K. <br />Преимущества: Доступно во всем мире, проверенная надежность. Эти надежные изделия разработаны для работы в максимально экстремальных условиях окружающей среды. Гибкость, компактность и модульность позволяют вам с легкостью строить решения, наиболее отвечающие вашим потребностям. <br />Применение: Нефтегазовая, автомобилестроительная и текстильная промышленность, Металлургия, Горнодобывающие предприятия, Аэропорты.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Рабочая температураданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP20 в соответствии с IEC 60529
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 8

Цоколь - патрон лампыEF000048 Нет (без)
Номин рабочий ток Ie при AC-15 230 ВEF001385 3 А
условный тепловой ток на открытом воздухеданные поставщика 10 А
Класс защиты от поражения электр. токомданные поставщика класс II в соответствии с IEC 61140
Не содержит токсичных тяжелых металловданные поставщика да
номинальное импульсное выдерживаемое напряжениеданные поставщика 2.5 кВ в соответствии с IEC 60947-1
номинальное напряжение изоляцииданные поставщика 250 В (степень загрязнения 3) в соответствии с IEC 60947-1
номинальный рабочий токданные поставщика 3 А в 240 V, AC-15, A600-Q600 в соответствии с NEMA 0.55 А в 125 V, DC-13, A600-Q600 в соответствии с NEMA

Материалы и конструкция 3

Модель или исполнениеEF000010 Частично (наполовину) интегрируемый
Защитное исполнениеданные поставщика TC
Материал контактовданные поставщика контакты из серебрянного сплава

Монтаж и подключение 6

Тип монтажаEF000003 Прочее
Тип подключенияEF003961 Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Работа контактовданные поставщика стандарт
Соединения – клеммыданные поставщика винтовой зажим, 1 x 0,22...2 x 2,5 мм² в соответствии с IEC 60947-1
Тип контактовданные поставщика 1 Н.З.

Механические характеристики 3

Момент затяжкиданные поставщика 0.8-0.8 Н-м в соответствии с IEC 60947-1
Описание зажимов iso n°1данные поставщика (3-4)NO
Ударопрочностьданные поставщика 50 gn в соответствии с IEC 60068-2-27

Классификация и назначение 5

Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика Harmony 9001K
Стандартыданные поставщика UL 508 JIS C 4520 JIS C 852 EN/IEC 60947-5-4 CSA C22.2 № 14 EN/IEC 60947-1 EN/IEC 60947-5-1
Тип продуктаданные поставщика блок контактов с защищенными зажимами
Форма головки винтаданные поставщика поперечный перфорированный

Прочие характеристики 16

номинальная включающая способность (на к.з.)данные поставщика 12 кА в 600 В AC-15, 7200 В·А 15 кА в 480 V AC-15, 7200 В·А 30 кА в 240 V AC-15, 7200 В·А 60 кА в 120 V AC 50/60Hz AC-15, 7200 В·А 0.55 кА в 125 V DC-13 0.1 кА в 600 В DC-13 0.27 кА в 250 V DC-13
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика 7 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Код совместимостиданные поставщика 9001K
Краткое название устройстваданные поставщика 9001K
Не содержит ртутиданные поставщика да
Номинальная отключающая способностьданные поставщика 3 кА в 240 V AC-15, 720 В·А 6 кА в 120 V AC 50/60Hz AC-15, 720 В·А 1.2 кА в 600 В AC-15, 720 В·А 1.5 кА в 480 V AC-15, 720 В·А 0.1 кА в 600 В DC-13 0.27 кА в 250 V DC-13 0.55 кА в 125 V DC-13
Профиль кругооборотаданные поставщика N/A
Прямое размыканиеданные поставщика с в соответствии с IEC 60947-5-2
Регламент reachданные поставщика Содержание особо опасных веществ превышает пороговую величину
Регламент rohs китаяданные поставщика X
Сертификатыданные поставщика NEMA UL 508
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Экологическая отчетнстьданные поставщика ENVPEP121006EN

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.051 × 0.042 × 0.035 см 0.023 7.497e-05 3389110918151

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.051 × 0.042 × 0.035 см
    Вес, кг
    0.023
    Объём, м³
    7.497e-05
    EAN / GTIN
    3389110918151
