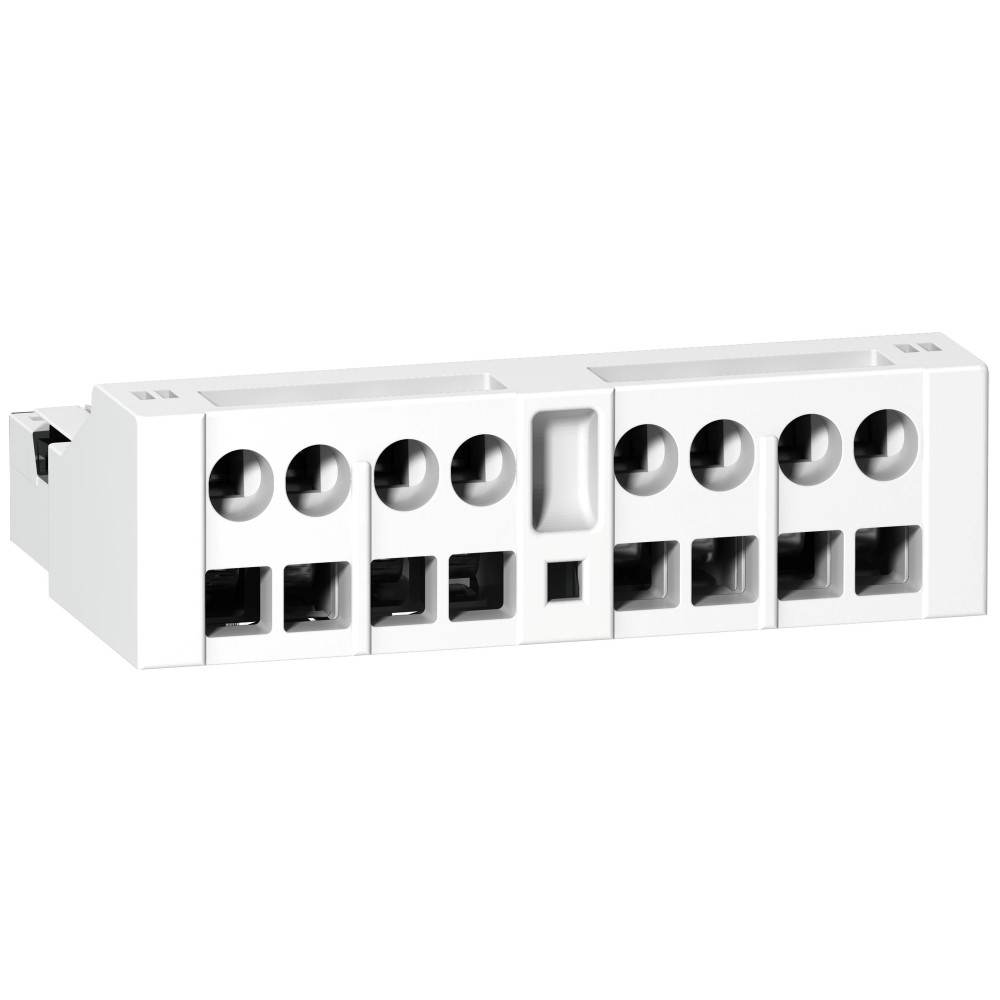

ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ МГНОВЕННОГО ДЕЙСТВИЯ НО+НЗ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ МГНОВЕННОГО ДЕЙСТВИЯ НО+НЗ

Артикул: GVAE113 ETIM-класс: EC000041 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В0.5 А
Тип монтажаФронтальная установка (спереди)
Модель или исполнениеЧастично (наполовину) интегрируемый
Тип подключенияСоединение с пружинным зажимом
Кол-во нормально замкнутых - НЗ контактов1
Кол-во норм разомкнутых - НО контактов1

Описание и назначение

<p>дополнительные контактЫ мгновенного действия НО+НЗ (10 шт). диапазон: TeSys<br /> - краткое название устройства: GVAE<br /> - тип устройства или его аксессуаров: блок вспомогательных контактов<br /> - совместимость изделий: GV2RT, GV3L, GV2L, GV2ME, LS1D323, GV2P, GV3P, GV2LE<br /> - конфигурация главных контактов: 1 Н.О. + 1 Н.З.<br /> - количество в одном комплекте: комплект из 10 шт. <br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Механическая износостойкостьданные поставщика 100000 циклы

Электрические и световые параметры 8

Номин рабочий ток Ie при AC-15 230 ВEF001385 0.5 А
условный тепловой ток на открытом воздухеданные поставщика 2.5 А
Минимальное коммутируемое напряжениеданные поставщика 17 В
Минимальный коммутируемый токданные поставщика 5 мА
Номинальная рабочая мощность, в·аданные поставщика 120 В·А в 110-120 В AC-15 - электрическая устойчивость: 100000 циклы 120 В·А в 230-240 В AC-15 - электрическая устойчивость: 100000 циклы 48 В·А в 24-24 В AC-15 - электрическая устойчивость: 100000 ци
Номинальная рабочая мощность, втданные поставщика 15 Вт в 48 В DC-13 - электрическая устойчивость: 100000 циклы 24 Вт в 24 В DC-13 - электрическая устойчивость: 100000 циклы 9 Вт в 60 В DC-13 - электрическая устойчивость: 100000 циклы
номинальное напряжение изоляцииданные поставщика 300 В в соответствии с UL 508 300 В в соответствии с CSA C22.2 № 14 250 В в соответствии с IEC 60947-1
номинальное рабочее напряжениеданные поставщика 24...240 V переменный ток 24...60 В постоянный ток

Материалы и конструкция 1

Модель или исполнениеEF000010 Частично (наполовину) интегрируемый

Монтаж и подключение 7

Тип монтажаEF000003 Фронтальная установка (спереди)
Тип подключенияEF003961 Соединение с пружинным зажимом
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1
Конфигурация главных контактовданные поставщика 1 Н.О. + 1 Н.З.
Место монтажаданные поставщика передняя сторона
Соединения – клеммыданные поставщика пружинные зажимы 2 кабель (-и) 0.75-1.5 мм²гибкий без наконечника

Классификация и назначение 5

Информация об исключениях по регламенту rohsданные поставщика да
Серияданные поставщика TeSys
Серия продуктаданные поставщика TeSys GV2 TeSys GV3
Тип защитыданные поставщика предохранитель gG 10 А автом. выкл. GB2CB06 10 А
Тип продуктаданные поставщика блок вспомогательных контактов

Прочие характеристики 14

Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует
Код совместимостиданные поставщика GVAE
Количество в одном комплектеданные поставщика комплект из 10 шт.
Краткое название устройстваданные поставщика GVAE
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика N/A
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Совместимость продуктаданные поставщика GV2L GV2ME GV3L GV2RT GV2P GV3P GV2LE LS1D323
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Характеристики окружающей средыданные поставщика нормальные окружающие условия
Экологическая отчетнстьданные поставщика ENVPEP111252EN
