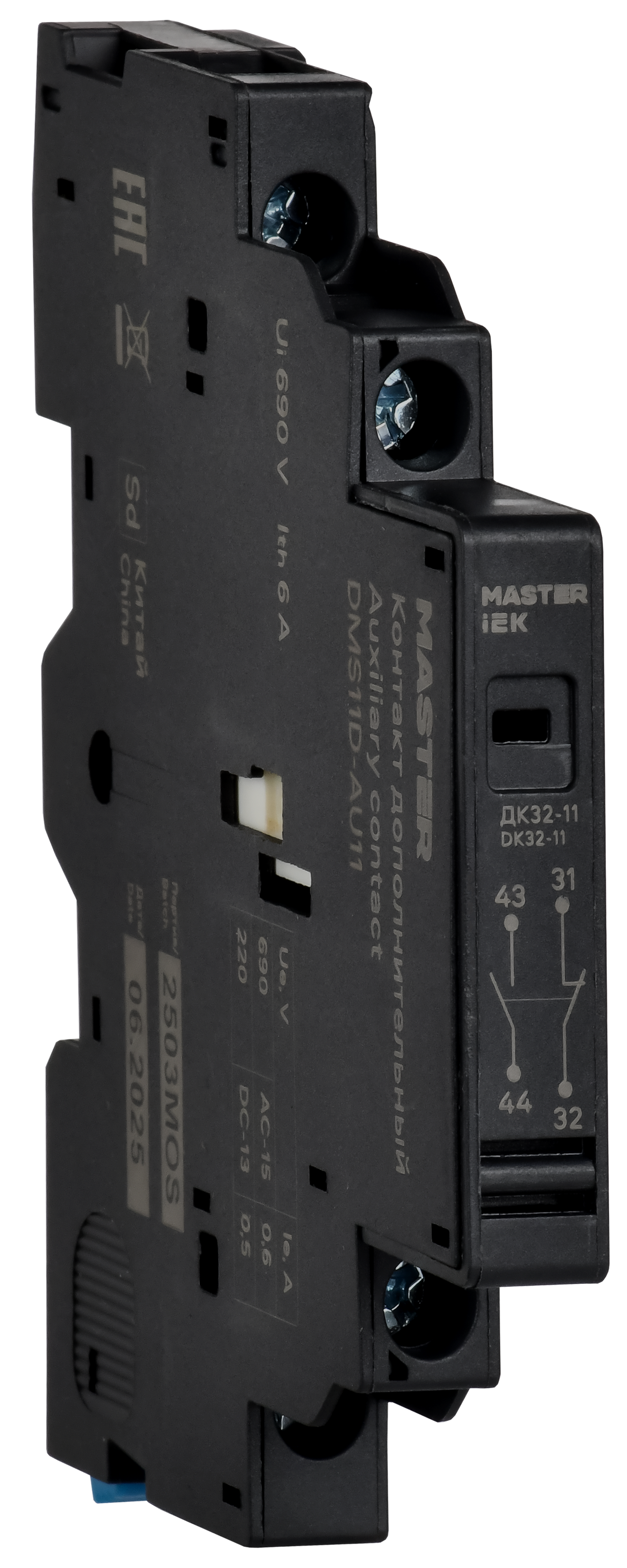

Изображение может отличаться от конкретного исполнения.
IEK
Дополнительный контакт ДК32-11 MASTER IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Дополнительные контакты поперечной установки ДКП 32 и допконтакты ДК 32 предназначены для увеличения количества вспомогательных контактов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Износостойкостьданные поставщика | 10000 циклов |
Электрические и световые параметры 13
| Номин раб напряжениеEF000228 | 24/48/110/230/400/660 |
|---|---|
| Номин напряжение изоляции UiEF001366 | 690 |
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3,3 |
| Номин ток AC-15 при номин раб напр 110Вданные поставщика | 4.5 А |
| Номин ток AC-15 при номин раб напр 230Вданные поставщика | 3.3 А |
| Номин ток AC-15 при номин раб напр 400Вданные поставщика | 2.2 А |
| Номин ток AC-15 при номин раб напр 48Вданные поставщика | 6 А |
| Номин ток AC-15 при номин раб напр 660Вданные поставщика | 0.6 А |
| Номин ток DC-13 при номин раб напр 110Вданные поставщика | 0.3 А |
| Номин ток DC-13 при номин раб напр 230Вданные поставщика | 0.5 А |
| Номин ток DC-13 при номин раб напр 24Вданные поставщика | 6 А |
| Номин ток DC-13 при номин раб напр 48Вданные поставщика | 5 А |
| Условн тепловой ток доп контактаданные поставщика | 6 А |
Монтаж и подключение 5
| Тип монтажаEF000003 | Боковое крепление |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Количество переключающих контактовEF008257 | 0 |
Прочие характеристики 3
| Индикация срабатыванияEF008181 | Нет |
|---|---|
| Совместимостьданные поставщика | ПРК32 |
| Сторона присоед к ПРК32данные поставщика | Правая |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 9 |
|---|---|
| ВысотаEF000040 | 91 |
| ГлубинаEF000049 | 67 |
| Сечение проводникаEF000085 | 0,75...1,5 |
| ВесEF000167 | ≤ 0,1 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 шт | 0.1 × 0.02 × 0.11 см | 0.075 | 0.00022 | — |
| Групповая упаковка КОРОБКА/БОКС | 4 шт | 0.096 × 0.052 × 0.089 м | 0.195 | 0.000584 | |
| TRANSPORTING КОРОБКА/БОКС | 200 шт | 0.506 × 0.209 × 0.276 | 15 | 0.025 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 шт
- Габариты
- 0.1 × 0.02 × 0.11 см
- Вес, кг
- 0.075
- Объём, м³
- 0.00022
- EAN / GTIN
- —
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 4 шт
- Габариты
- 0.096 × 0.052 × 0.089 м
- Вес, кг
- 0.195
- Объём, м³
- 0.000584
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 200 шт
- Габариты
- 0.506 × 0.209 × 0.276
- Вес, кг
- 15
- Объём, м³
- 0.025
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
