ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ GV МГНОВЕННОГО ДЕЙСТВИЯ НО+НЗ

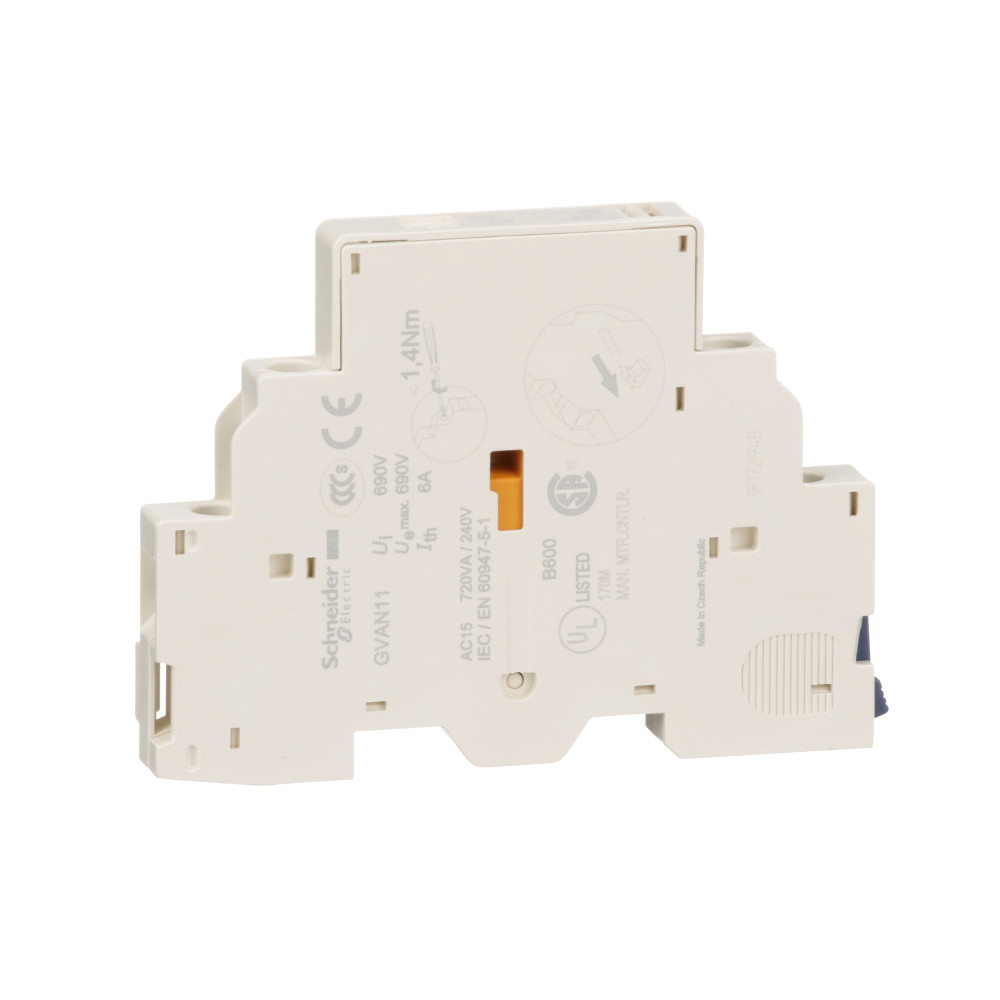

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ GV МГНОВЕННОГО ДЕЙСТВИЯ НО+НЗ

Артикул: GVAN11 ETIM-класс: EC000041 Обновлено: 11.05.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В3.3 А
Тип монтажаМонтаж сбоку
Модель или исполнениеМонтаж сверху
Тип подключенияВинтовое соединение
Кол-во нормально замкнутых - НЗ контактов1
Кол-во норм разомкнутых - НО контактов1

Описание и назначение

Дополнительные контакты мгновенного действия 1НО+1НЗ GV2 TeSys Schneider Electric<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Механическая износостойкостьданные поставщика 100000 циклы

Электрические и световые параметры 9

Номин рабочий ток Ie при AC-15 230 ВEF001385 3.3 А
условный тепловой ток на открытом воздухеданные поставщика 6 А
Минимальное коммутируемое напряжениеданные поставщика 17 В
Минимальный коммутируемый токданные поставщика 5 мА
Не содержит токсичных тяжелых металловданные поставщика да
Номинальная рабочая мощность, в·аданные поставщика 300 В·А в 48-48 В AC-15 - электрическая устойчивость: 100000 циклы 414 В·А в 690-690 В AC-15 - электрическая устойчивость: 100000 циклы 500 В·А в 110-127 В AC-15 - электрическая устойчивость: 100000 ц
Номинальная рабочая мощность, втданные поставщика 120 Вт в 240 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 110 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 24 В DC-13 - электрическая устойчивость: 100000 циклы 180 Вт в
номинальное напряжение изоляцииданные поставщика 600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 600 В в соответствии с CSA C22.2 № 14
номинальное рабочее напряжениеданные поставщика 48...690 В переменный ток 24...240 V постоянный ток

Материалы и конструкция 1

Модель или исполнениеEF000010 Монтаж сверху

Монтаж и подключение 7

Тип монтажаEF000003 Монтаж сбоку
Тип подключенияEF003961 Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1
Конфигурация главных контактовданные поставщика 1 Н.О. + 1 Н.З.
Место монтажаданные поставщика левая сторона
Соединения – клеммыданные поставщика винтовой зажим 1 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 1 кабель (-и) 0.75-2.5 мм²гибкий без наконечника винтовой зажим 2 кабель (-и) 0

Механические характеристики 1

Момент затяжкиданные поставщика 1.4 Н-м - винтовой зажим

Классификация и назначение 5

Информация об исключениях по регламенту rohsданные поставщика да
Серияданные поставщика TeSys
Серия продуктаданные поставщика TeSys GV2 TeSys GV3
Тип защитыданные поставщика автом. выкл. GB2CB... номинальн. в соответсвии с рабочим током для Ue
Тип продуктаданные поставщика блок вспомогательных контактов

Прочие характеристики 14

Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует
Код совместимостиданные поставщика GVAN
Краткое название устройстваданные поставщика GVAN
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика N/A
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Совместимость продуктаданные поставщика GV2ME GV2RT GV2L GV3P GV3L GV2LE GV2P
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Характеристики окружающей средыданные поставщика нормальные окружающие условия
Экологическая отчетнстьданные поставщика ENVPEP111252EN
