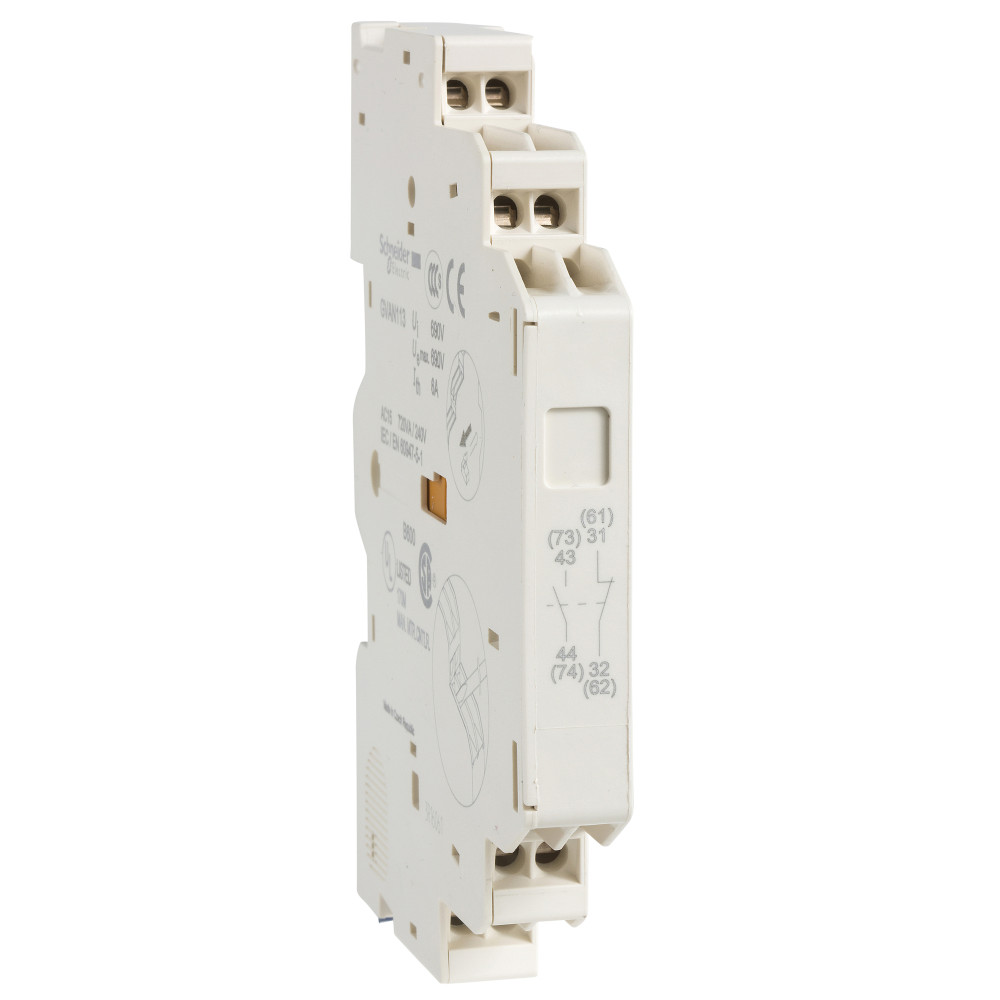

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ДОПОЛНИТЕЛЬНЫЕ БОКОВЫЕ КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ НО+НЗ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Дополнительные боковые контакты мгновенного действия НО+НЗ. диапазон: TeSys<br /> - краткое название устройства: GVAN<br /> - тип устройства или его аксессуаров: блок вспомогательных контактов<br /> - совместимость изделий: GV2L, GV2RT, GV2P, GV3P, GV2ME, GV2LE, GV3L<br /> - конфигурация главных контактов: 1 Н.О. + 1 Н.З.<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 8
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3.3 А |
|---|---|
| условный тепловой ток на открытом воздуданные поставщика | 6 А |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| Номинальная рабочая мощность, в·аданные поставщика | 300 В·А в 48-48 В AC-15 - электрическая устойчивость: 100000 циклы 414 В·А в 690-690 В AC-15 - электрическая устойчивость: 100000 циклы 500 В·А в 110-127 В AC-15 - электрическая устойчивость: 100000 ц |
| Номинальная рабочая мощность, втданные поставщика | 120 Вт в 240 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 110 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 24 В DC-13 - электрическая устойчивость: 100000 циклы 180 Вт в |
| номинальное напряжение изоляцииданные поставщика | 600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 600 В в соответствии с CSA C22.2 № 14 |
| номинальное рабочее напряжениеданные поставщика | 48...690 В Переменный ток 24...240 В Постоянный ток (DC) |
Материалы и конструкция 2
| Модель или исполнениеEF000010 | Монтаж сверху |
|---|---|
| Цветданные поставщика | темно серый |
Монтаж и подключение 6
| Тип монтажаEF000003 | Монтаж сбоку |
|---|---|
| Тип подключенияEF003961 | Соединение с пружинным зажимом |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Конфигурация главных контактовданные поставщика | 1 Н.О. + 1 Н.З. |
| Место монтажаданные поставщика | левая сторона |
Классификация и назначение 3
| Серияданные поставщика | TeSys GV3 TeSys GV2 TeSys Deca TeSys TeSys Deca |
|---|---|
| Тип защитыданные поставщика | автом. выкл. GB2CB... предохранитель gG 10 А |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 6
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Код совместимостиданные поставщика | GVAN |
| Краткое название устройстваданные поставщика | GVAN |
| Сертификатыданные поставщика | UKCA |
| Совместимость продуктаданные поставщика | GV3P GV2RT GV2P GV3L GV2ME GV2L GV2LE |
| Характеристики окружающей средыданные поставщика | нормальные окружающие условия |
