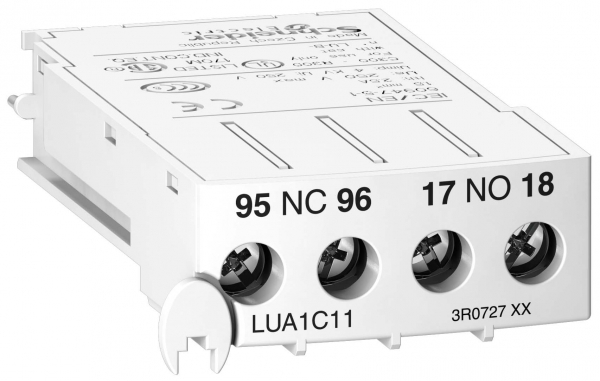

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ДОП КОНТ ГОТОВН 1НЗ+1НО С КЛЕММНИКОМ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Дополнительный контакт готовности с клеммником для многофункционального устройства управления и защиты серии TeSys U Schneider Electric; тепловой ток Ith = 2,5 А; исполнение контактов - 1 НО + 1 НЗ; сигнализация положения рукоятки - «готов к включению»; внешняя лампа (опция) сигнализации срабатывания по аварии.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 6
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 2.5 А |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 2.5 А |
| Внешняя сигнальная лампа (опция)данные поставщика | сигнализация аварии указывающий, что поворотная ручка находится в положении «готов к включению» |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с CSA 250 В в соответствии с IEC 60947-5-1 250 В в соответствии с UL |
Материалы и конструкция 1
| Модель или исполнениеEF000010 | Частично (наполовину) интегрируемый |
|---|
Монтаж и подключение 7
| Тип монтажаEF000003 | Прочее |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Количество сигнальных контактовEF007613 | 1 |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Вспомогательные контактыданные поставщика | 1 Н.О. + 1 Н.З. |
| Соединения – клеммыданные поставщика | винтовой зажим |
Классификация и назначение 3
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Серияданные поставщика | TeSys U TeSys |
| Тип продуктаданные поставщика | вспомогательный контакт |
Прочие характеристики 3
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Код совместимостиданные поставщика | LUA1 |
| Краткое название устройстваданные поставщика | LUA1 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.03 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.1 × 0.06 × 0.02 см | 0.024 | 0.00012 | |
| Контейнер | 480 шт. | 0.8 × 0.6 × 0.45 м | 23.22 | 0.216 | — |
| TRANSPORTING | 30 шт. | 0.4 × 0.15 × 0.15 м | 0.92 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.1 × 0.06 × 0.02 см
- Вес, кг
- 0.024
- Объём, м³
- 0.00012
- EAN / GTIN
-
Контейнер
- В упаковке
- 480 шт.
- Габариты
- 0.8 × 0.6 × 0.45 м
- Вес, кг
- 23.22
- Объём, м³
- 0.216
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 30 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 0.92
- Объём, м³
- 0.009
- EAN / GTIN
