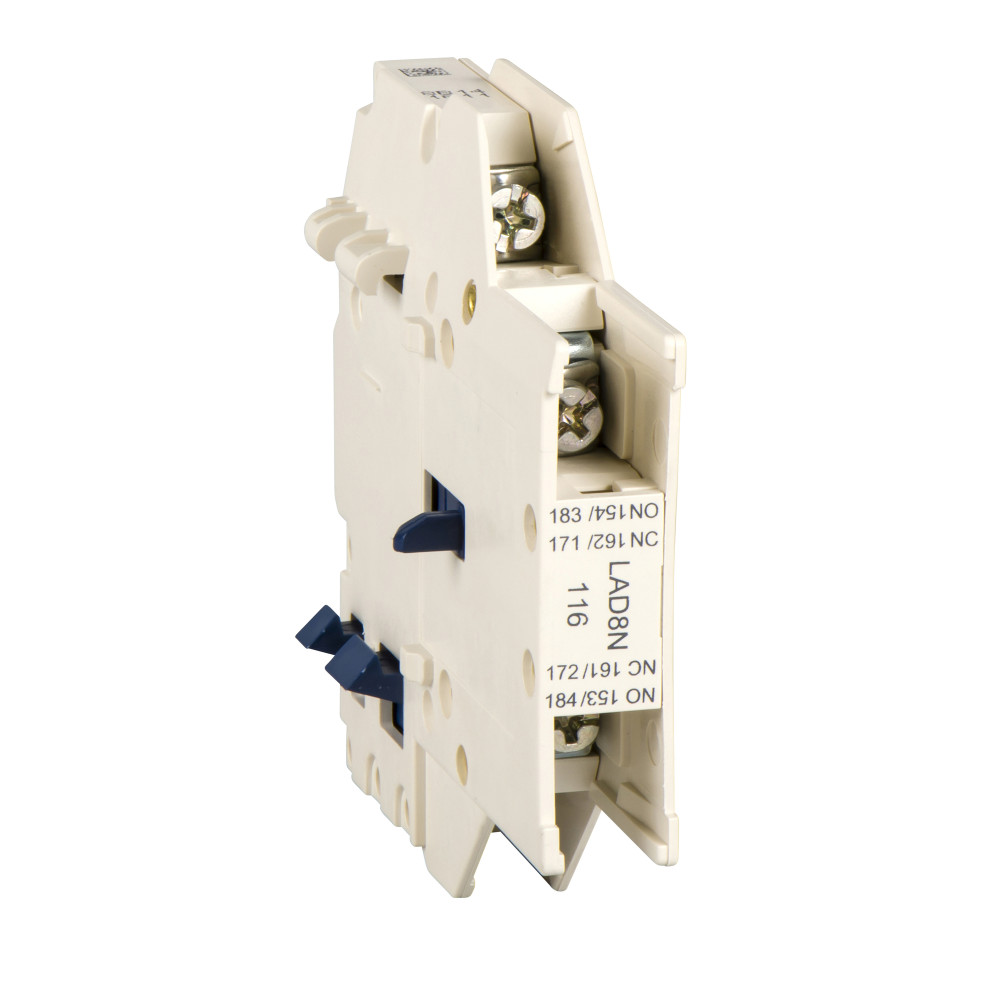

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ДОП. КОНТ. БЛОК НЗ+НО БОК.МОНТ.
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Дополнительный контактный блок НЗ+НО монтируется сбоку. серия продукта: TeSys D, реле управления TeSys D<br /> - диапазон: TeSys<br /> - тип устройства или его аксессуаров: блок вспомогательных контактов<br /> - конфигурация главных контактов: 1 Н.О. + 1 Н.З. <br />Преимущества: широкий диапазон управляющего напряжения,безвинтовое крепление на 35-мм рейку или крепление на винтах.<br />Применения:пассажирские лифты, подъемники и лифты для товаров, системы обогрева, системы вентиляции и охлаждления, освещение, гаражные ворота, автоматические двери, автомобильные мойки, насосные станции, бассейны, погрузчики, конвейеры, и многое другое</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 3 млн. циклов |
|---|---|
| Рабочая температураданные поставщика | -5-60 °C |
| Степень защиты ipданные поставщика | IP2x в соответствии с VDE 0660 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 9
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 10 А |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в |
| Допустимый кратковременно выдерживаемый токданные поставщика | 100 А в |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное напряжение изоляцииданные поставщика | 600 В - сертификация UL 690 В в соответствии с IEC 60947-5-1 600 В - сертификация CSA |
| номинальное рабочее напряжениеданные поставщика | 690 V переменный ток 25...400 Hz |
| Сопротивление изоляцииданные поставщика | > 10 МОм |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Монтаж сверху |
|---|---|
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068 |
| Клемма целостности цепи экранаданные поставщика | без |
Монтаж и подключение 8
| Тип монтажаEF000003 | Монтаж сбоку |
|---|---|
| Тип подключенияEF003961 | Прочее |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Конфигурация главных контактовданные поставщика | 1 Н.О. + 1 Н.З. |
| Место монтажаданные поставщика | сторона |
| Работа вспом. контактовданные поставщика | мгновенный |
| Соединения – клеммыданные поставщика | клеммы с кольцевыми наконечниками |
Классификация и назначение 6
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | реле управления TeSys D TeSys D |
| Стандартыданные поставщика | IEC 60947-5-1 BS 4794 VDE 0660 EN 60947-5-1 NF C 63-140 |
| Тип защитыданные поставщика | предохранитель gG 10 А номинальн. в соответсвии с рабочим током для Ue |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 17
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
|---|---|
| Время без перекрытияданные поставщика | 1.5 мс при снятии напряжения нет времени перекрытия между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения нет времени перекрытия между Н.З. и Н.О. контактами |
| Время перекрытияданные поставщика | 1.5 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Номинальная включающая способность irmsданные поставщика | 140 А переменный ток в соответствии с IEC 60947-5-1 250 А постоянный ток в соответствии с IEC 60947-5-1 |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | CSA UL |
| Соответствующее использованиеданные поставщика | общий |
| Соответствующий номинал предохранителяданные поставщика | 10 А gG в соответствии с IEC 60947-5-1 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | нормальные окружающие условия |
| Экологическая отчетнстьданные поставщика | ENVPEP110701EN |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 3000 м без ухудшения номинальных значений |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 60 шт. | 0.4 × 0.3 × 0.15 м | 4 | 0.018 |
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 4
- Объём, м³
- 0.018
- EAN / GTIN
