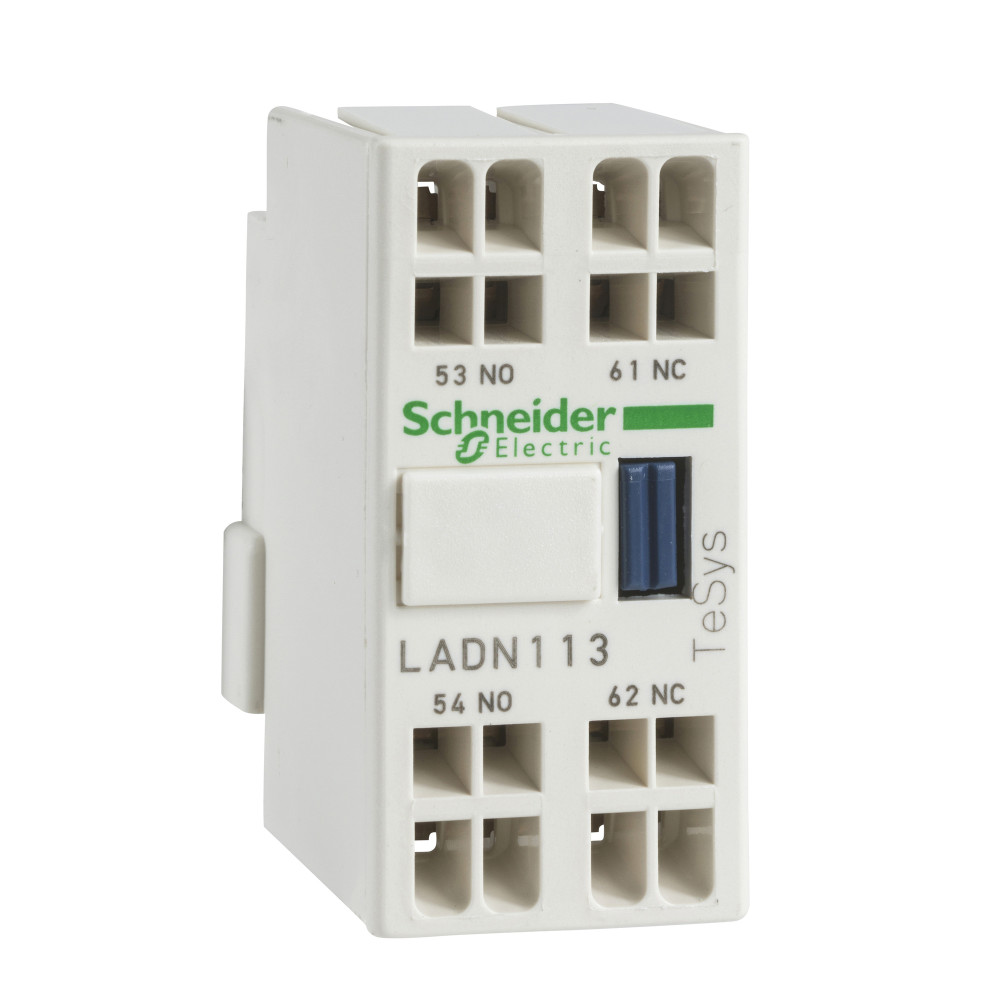

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ДОП. КОНТ. БЛОК НО+НЗ ФР.МОНТ.ПРУЖ.
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>ДОП. КОНТАКТН. БЛОК НО+НЗ ФРОНТ. МОНТАЖ КРЕПЛЕНИЕ С ПОМОЩЬЮ ПРУЖИННОГО ЗАЖИМА. серия продукта: реле управления TeSys D, TeSys D<br /> - диапазон: TeSys<br /> - тип устройства или его аксессуаров: блок вспомогательных контактов<br /> - конфигурация главных контактов: 1 Н.О. + 1 Н.З.<br />Преимущества: широкий диапазон управляющего напряжения,безвинтовое крепление на 35-мм рейку или крепление на винтах.<br />Применения:пассажирские лифты, подъемники и лифты для товаров, системы обогрева, системы вентиляции и охлаждления, освещение, гаражные ворота, автоматические двери, автомобильные мойки, насосные станции, бассейны, погрузчики, конвейеры, и многое другое</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 30 млн. циклов |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -5-60 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -60-80 °C |
Электрические и световые параметры 8
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 10 А |
|---|---|
| условный тепловой ток на открытом воздуданные поставщика | 10 А в |
| Допустимый кратковременно выдерживаемый токданные поставщика | 100 А в |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| номинальное напряжение изоляцииданные поставщика | 690 В в соответствии с IEC 60947-5-1 600 В в соответствии с UL 600 В в соответствии с CSA |
| номинальное рабочее напряжениеданные поставщика | 690 В Переменный ток 25...400 Hz |
| Сопротивление изоляцииданные поставщика | > 10 МОм |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Монтаж сверху |
|---|---|
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068 |
| Клемма целостности цепи экранаданные поставщика | без |
| Цветданные поставщика | темно серый |
Монтаж и подключение 8
| Тип монтажаEF000003 | Фронтальная установка (спереди) |
|---|---|
| Тип подключенияEF003961 | Соединение с пружинным зажимом |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Конфигурация главных контактовданные поставщика | 1 Н.О. + 1 Н.З. |
| Место монтажаданные поставщика | передний |
| Работа вспом. контактовданные поставщика | мгновенный |
| Соединения – клеммыданные поставщика | Пружинные зажимы 2 кабель (-и) 2.5-2.5 мм²гибкий без наконечника Пружинные зажимы 2 кабель (-и) 2.5-2.5 мм²жесткий |
Классификация и назначение 4
| Серияданные поставщика | TeSys D TeSys Deca TeSys TeSys Deca |
|---|---|
| Стандартыданные поставщика | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 |
| Тип защитыданные поставщика | предохранитель gG 10 А |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 8
| Время без перекрытияданные поставщика | 1.5 мс при снятии напряжения нет времени перекрытия между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения нет времени перекрытия между Н.З. и Н.О. контактами |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Краткое название устройстваданные поставщика | LADN |
| Наименование продуктаданные поставщика | TeSys D TeSys Deca |
| Номинальная включающая способность irmsданные поставщика | 140 А Переменный ток в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) в соответствии с IEC 60947-5-1 |
| Сертификатыданные поставщика | CB UL CSA CCC EAC UKCA |
| Совместимость серий продуктаданные поставщика | TeSys D CAD TeSys D LC1D TeSys Deca CAD TeSys Deca LC1D |
| Характеристики окружающей средыданные поставщика | нормальные окружающие условия |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 3000 м |
|---|
