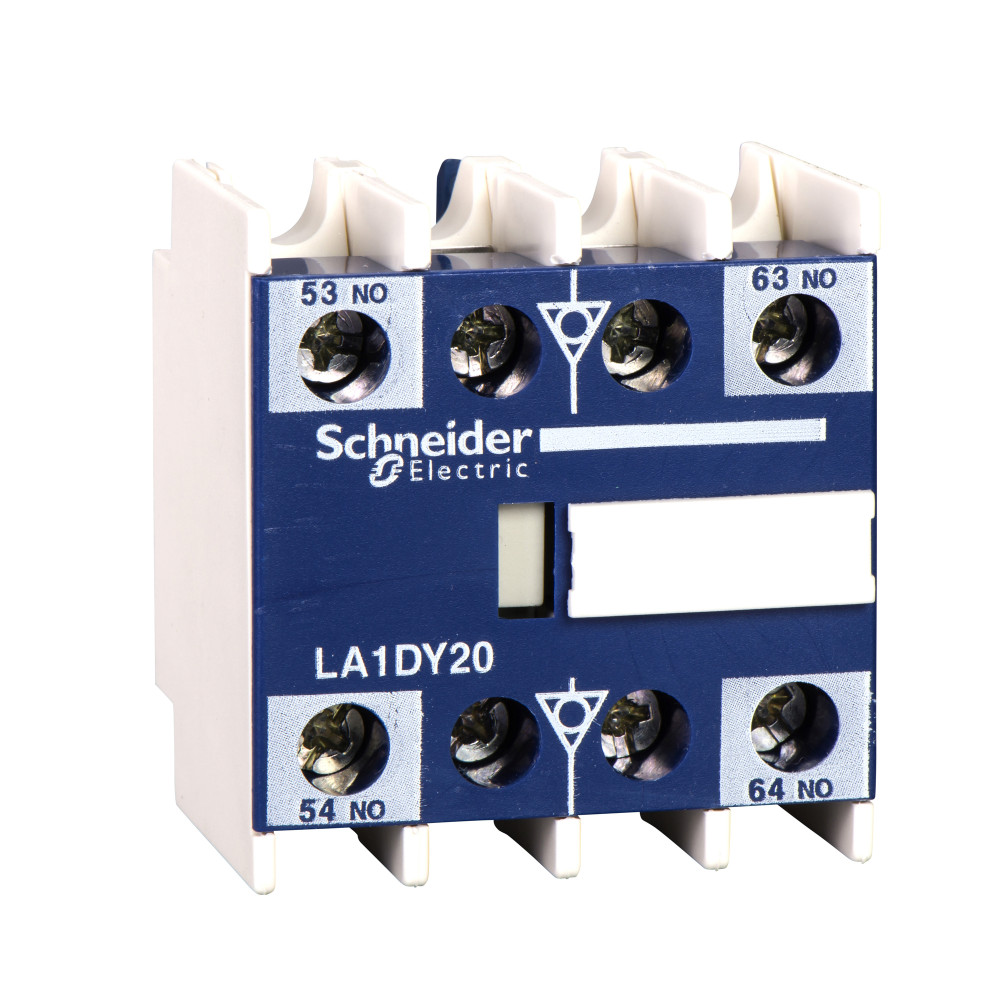

Изображение может отличаться от конкретного исполнения.
Schneider Electric
БЛОК КОНТАКТОВ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Блок контактов. серия продукта: TeSys D, реле управления TeSys D<br /> - диапазон: TeSys<br /> - краткое название устройства: LA1<br /> - тип устройства или его аксессуаров: блок вспомогательных контактов<br /> - конфигурация главных контактов: 2 НЗ (герметизированный)<br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: пассажирские лифты, подъемники и лифты для товаров, системы обогрева, системы вентиляции и охлаждления,освещение, гаражные ворота, автоматические двери,автомобильные мойки, насосные станции, бассейны, погрузчики, конвейеры, и многое другое.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 5 млн. циклов |
|---|---|
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP2x в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 6
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 10 А |
|---|---|
| Минимальное коммутируемое напряжениеданные поставщика | 3 В |
| Минимальный коммутируемый токданные поставщика | 0.3 мА |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC 60947-5-1 |
| Сопротивление изоляцииданные поставщика | > 10 МОм |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Монтаж сверху |
|---|---|
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068 |
| Клемма целостности цепи экранаданные поставщика | без |
Монтаж и подключение 7
| Тип монтажаEF000003 | Фронтальная установка (спереди) |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 2 |
| Конфигурация главных контактовданные поставщика | 2 НЗ (герметизированный) |
| Место монтажаданные поставщика | передний |
| Работа вспом. контактовданные поставщика | мгновенный |
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий без наконечника винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником |
Классификация и назначение 5
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys D реле управления TeSys D |
| Стандартыданные поставщика | VDE 0660 IEC 60947-5-1 |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 15
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | LA1 |
| Краткое название устройстваданные поставщика | LA1 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Сертификатыданные поставщика | UL CSA |
| Соответствующее использованиеданные поставщика | общий |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | тяжелые условия эксплуатации |
| Экологическая отчетнстьданные поставщика | ENVPEP110807EN_V1 |
