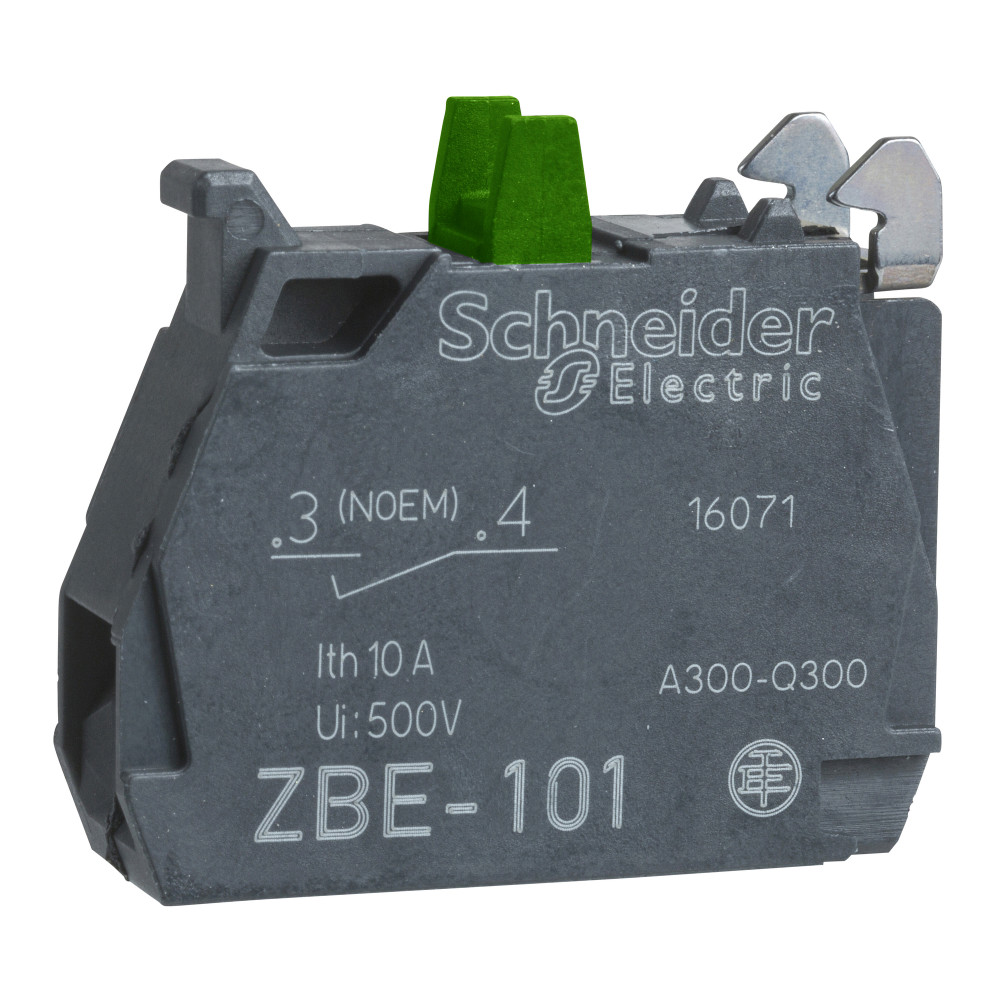

БЛОК-КОНТ. ДЛЯ ВИНТ. КРЕПЛЕНИЯ 1НО

Изображение может отличаться от конкретного исполнения.

Schneider Electric

БЛОК-КОНТ. ДЛЯ ВИНТ. КРЕПЛЕНИЯ 1НО

Артикул: ZBE101 ETIM-класс: EC000041 EAN: 13389110089476 EAN: 43389110089477 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В3 А
Тип монтажаФронтальная установка (спереди)
Модель или исполнениеМонтаж сверху
Цоколь - патрон лампыНет (без)
Тип подключенияВинтовое соединение
Кол-во норм разомкнутых - НО контактов1

Описание и назначение

<p>Этот блок контактов обеспечивает быструю, простую замену и настройку кнопок и селекторных переключателей. Это устройство можно легко монтировать, менять в сборных кнопочных блоках и селекторных переключателях серии XB5 посредством зажимной сборки и подключать к цепям управления с помощью простых винтовых зажимов. Корпус со степенью защиты IP20 защищает операторов от неожиданного контакта с токоведущими цепями.Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента. 1 миллион циклов и высокая прочность под нагрузкой 6 А: сокращение расходов на техническое обслуживание и снижение риска повреждения установок.<br />Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку. <br />Применения: Промышленность: производители оборудования, химическая промышленность, целлюлозно-бумажная промышленность, морская техника, Сфера обслуживания и инфраструктура: производители электрораспределительных щитовм</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Механическая износостойкостьданные поставщика 10000000 циклы
Рабочая температураданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP20 в соответствии с IEC 60529
Температура окружающей среды при храненииданные поставщика -40-70 °C
Электрическая износостойкостьданные поставщика 1000000 циклы, AC-15, 2 А в 230 В, производительность

Электрические и световые параметры 9

Цоколь - патрон лампыEF000048 Нет (без)
Номин рабочий ток Ie при AC-15 230 ВEF001385 3 А
условный тепловой ток на открытом воздухеданные поставщика 10 А в соответствии с EN/IEC 60947-5-1
Код состава электрической частиданные поставщика C1 (количество
Не содержит токсичных тяжелых металловданные поставщика да
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с EN 60947-1
номинальное напряжение изоляцииданные поставщика 600 В (степень загрязнения 3) в соответствии с EN 60947-1
номинальный рабочий токданные поставщика 3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 2
Электрическая надежность мэк 60947-5-4данные поставщика λ &lt; 10exp(-7), 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ &lt; 10exp(-8), 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4

Материалы и конструкция 4

Модель или исполнениеEF000010 Монтаж сверху
Защитное исполнениеданные поставщика TH
Материал контактовданные поставщика серебряный сплав (Ag/Ni)
Минимальная партия для продажиданные поставщика 5

Монтаж и подключение 9

Тип монтажаEF000003 Фронтальная установка (спереди)
Тип подключенияEF003961 Винтовое соединение
Кол-во норм разомкнутых - НО контактовEF008256 1
Использование контактовданные поставщика стандартный контакт
Монтаж блокаданные поставщика монтаж на передней панели
Работа контактовданные поставщика медленное размыкание
Соединения – клеммыданные поставщика винтовой зажим, = 1 x 0,22 мм² без наконечника в соответствии с EN 60947-1
Тип блока контактовданные поставщика одиночный
Тип контактовданные поставщика 1 Н.О.

Механические характеристики 2

Момент затяжкиданные поставщика 0.8-1.2 Н-м в соответствии с EN 60947-1
Ударопрочностьданные поставщика 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответств

Классификация и назначение 5

Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика Harmony XB5 Harmony XB4
Стандартыданные поставщика CSA C22.2 № 14 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 JIS C8201-1
Тип продуктаданные поставщика блок контактов
Форма головки винтаданные поставщика пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка

Прочие характеристики 18

Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Код совместимостиданные поставщика ZBE
Краткое название устройстваданные поставщика ZBE
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика ENVEOLI1808008EN
Прямое размыканиеданные поставщика без
Рабочая силаданные поставщика 2.3 Н Н.О. изменение коммутационного состояния
Рабочий ходданные поставщика 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Сертификатыданные поставщика CCC UL DNV GL RINA ГОСТ LROS (Lloyds register of shipping) BV CSA
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Условия эксплуатацииданные поставщика монтаж на хомут кнопки
Экологическая отчетнстьданные поставщика ENVPEP1808008EN

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.03 × 0.025 × 0.01 см 0.009 7.5e-06 3389110089479
Контейнер 6400 шт. 0.6 × 0.8 × 0.75 м 78.264 0.36 —
Групповая упаковка 5 шт. 0.055 × 0.055 × 0.045 см 0.052 0.00013612 13389110089476
TRANSPORTING 800 шт. 0.4 × 0.3 × 0.3 м 8.783 0.036 43389110089477

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.03 × 0.025 × 0.01 см
    Вес, кг
    0.009
    Объём, м³
    7.5e-06
    EAN / GTIN
    3389110089479

  • Контейнер

    В упаковке
    6400 шт.
    Габариты
    0.6 × 0.8 × 0.75 м
    Вес, кг
    78.264
    Объём, м³
    0.36
    EAN / GTIN
    —

  • Групповая упаковка

    В упаковке
    5 шт.
    Габариты
    0.055 × 0.055 × 0.045 см
    Вес, кг
    0.052
    Объём, м³
    0.00013612
    EAN / GTIN
    13389110089476

  • TRANSPORTING

    В упаковке
    800 шт.
    Габариты
    0.4 × 0.3 × 0.3 м
    Вес, кг
    8.783
    Объём, м³
    0.036
    EAN / GTIN
    43389110089477
