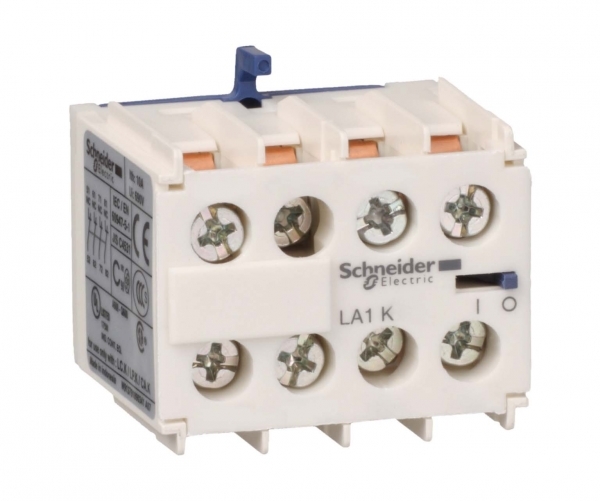

БЛОК ДОПОЛНИТЕЛЬНЫХ КОНТАКТОВ 4НЗ ВИНТОВОЙ ЗАЖИМ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Рабочая температура окружающей средыданные поставщика	-25-50 °C
Степень защиты ipданные поставщика	IP2x в соответствии с VDE 0106
Температура окружающей среды при храненииданные поставщика	-50-80 °C

Электрические и световые параметры 7

Номин рабочий ток Ie при AC-15 230 ВEF001385	10 А
условный тепловой ток на открытом воздухеданные поставщика	10 А в
Допустимый кратковременно выдерживаемый токданные поставщика	80 А 1 с 60 А 500 мс 110 А 100 мс
Минимальное коммутируемое напряжениеданные поставщика	17 В
Минимальный коммутируемый токданные поставщика	5 мА
номинальное напряжение изоляцииданные поставщика	690 Вцепь управления в соответствии с BS 5424 690 Вцепь управления в соответствии с МЭК 60947 750 Вцепь управления в соответствии с VDE 0010 группа C 600 Вцепь управления в соответствии с CSA C22.2
Сопротивление изоляцииданные поставщика	> 10 МОм для цепь управления

Материалы и конструкция 3

Модель или исполнениеEF000010	Монтаж сверху
Защитное исполнениеданные поставщика	TC в соответствии с IEC 60068
Клемма целостности цепи экранаданные поставщика	без

Монтаж и подключение 7

Тип монтажаEF000003	Фронтальная установка (спереди)
Тип подключенияEF003961	Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255	4
Конфигурация главных контактовданные поставщика	4 Н.З.
Место монтажаданные поставщика	передний
Работа вспом. контактовданные поставщика	мгновенный
Соединения – клеммыданные поставщика	винтовой зажим 1 кабель (-и) 0.34-1.5 мм²Гибкий с кабельным наконечником винтовой зажим 1 кабель (-и) 0.75-4 мм²Гибкий без наконечника винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель винтовой заж

Механические характеристики 1

Момент затяжкиданные поставщика	1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2

Классификация и назначение 3

Серияданные поставщика	TeSys K реле управления TeSys К TeSys
Стандартыданные поставщика	VDE 0660 МЭК 60947 NF C 63-110 BS 5424
Тип продуктаданные поставщика	блок вспомогательных контактов

Прочие характеристики 9

Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Инструкции по завершению срока службы продуктаданные поставщика	0.5 мм
Код совместимостиданные поставщика	LA1
Краткое название устройстваданные поставщика	LA1
Номинальная включающая способность irmsданные поставщика	110 А в
Сертификатыданные поставщика	CSA UL
Соответствующее использованиеданные поставщика	общий
Соответствующий номинал предохранителяданные поставщика	10 А gG в
Характеристики окружающей средыданные поставщика	нормальные окружающие условия

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.045 кг
Рабочая высотаданные поставщика	2000 м без ухудшения номинальных значений
