БЛОК ДОП. КОНТ. НО+НЗ ПРУЖИННЫЙ ЗАЖИМ

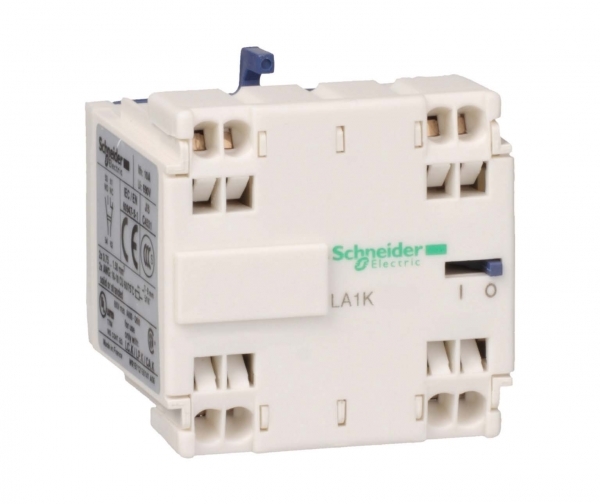

Изображение может отличаться от конкретного исполнения.

Schneider Electric

БЛОК ДОП. КОНТ. НО+НЗ ПРУЖИННЫЙ ЗАЖИМ

Артикул: LA1KN113 ETIM-класс: EC000041 EAN: 53389110244927 EAN: 3389110244922 Обновлено: 15.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В10 А
Тип монтажаФронтальная установка (спереди)
Модель или исполнениеМонтаж сверху
Тип подключенияСоединение с пружинным зажимом
Кол-во нормально замкнутых - НЗ контактов1
Кол-во норм разомкнутых - НО контактов1

Описание и назначение

<p>БЛОК ДОП. КОНТ. НО+НЗ ПРУЖИННЫЙ ЗАЖИМ</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Рабочая температура окружающей средыданные поставщика -25-50 °C
Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика -50-80 °C

Электрические и световые параметры 7

Номин рабочий ток Ie при AC-15 230 ВEF001385 10 А
условный тепловой ток на открытом воздухеданные поставщика 10 А в
Допустимый кратковременно выдерживаемый токданные поставщика 80 А 1 с 60 А 500 мс 110 А 100 мс
Минимальное коммутируемое напряжениеданные поставщика 17 В
Минимальный коммутируемый токданные поставщика 5 мА
номинальное напряжение изоляцииданные поставщика 690 В в соответствии с BS 5424 690 В в соответствии с МЭК 60947 750 В в соответствии с VDE 0010 группа C 600 В в соответствии с CSA C22.2
Сопротивление изоляцииданные поставщика &gt; 10 МОм

Материалы и конструкция 3

Модель или исполнениеEF000010 Монтаж сверху
Защитное исполнениеданные поставщика TC в соответствии с IEC 60068
Клемма целостности цепи экранаданные поставщика без

Монтаж и подключение 8

Тип монтажаEF000003 Фронтальная установка (спереди)
Тип подключенияEF003961 Соединение с пружинным зажимом
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1
Конфигурация главных контактовданные поставщика 1 Н.О. + 1 Н.З.
Место монтажаданные поставщика передний
Работа вспом. контактовданные поставщика мгновенный
Соединения – клеммыданные поставщика Пружинные зажимы 1 кабель (-и) 0.75-1.5 мм²Гибкий без наконечника Пружинные зажимы 1 кабель (-и) 0.75-1.5 мм²жесткий кабель

Классификация и назначение 3

Серияданные поставщика реле управления TeSys К TeSys K TeSys
Стандартыданные поставщика VDE 0660 МЭК 60947 NF C 63-110 BS 5424
Тип продуктаданные поставщика блок вспомогательных контактов

Прочие характеристики 8

Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Инструкции по завершению срока службы продуктаданные поставщика 0.5 мм
Код совместимостиданные поставщика LA1
Краткое название устройстваданные поставщика LA1
Номинальная включающая способность irmsданные поставщика 110 А в
Сертификатыданные поставщика UL CSA
Соответствующий номинал предохранителяданные поставщика 10 А gG в
Характеристики окружающей средыданные поставщика нормальные окружающие условия

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.045 кг
Рабочая высотаданные поставщика 2000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.04 × 0.035 × 0.035 см 0.034 4.9e-05 3389110244922
Групповая упаковка 10 шт. 0.16 × 0.18 × 0.04 м 0.343 0.001152 53389110244927

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.04 × 0.035 × 0.035 см
    Вес, кг
    0.034
    Объём, м³
    4.9e-05
    EAN / GTIN
    3389110244922

  • Групповая упаковка

    В упаковке
    10 шт.
    Габариты
    0.16 × 0.18 × 0.04 м
    Вес, кг
    0.343
    Объём, м³
    0.001152
    EAN / GTIN
    53389110244927
