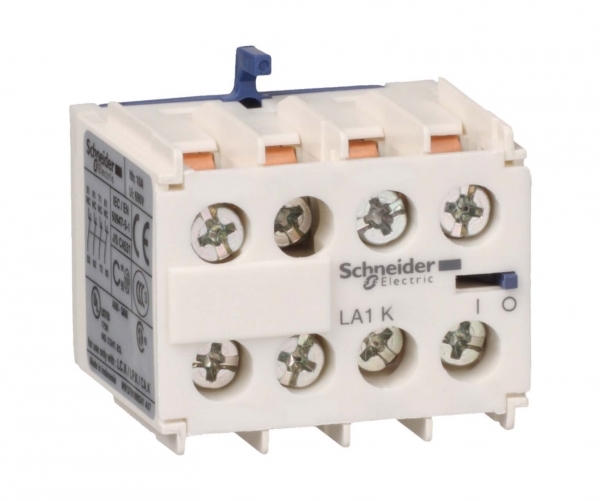

Изображение может отличаться от конкретного исполнения.
Schneider Electric
БЛОК ДОП. КОНТ. 3НО+НЗ ВИНТ.ЗАЖИМ
ИсточникКаталог Systeme Electric
КлассификацияEC000041
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В10 А
Тип монтажаФронтальная установка (спереди)
Модель или исполнениеМонтаж сверху
Тип подключенияВинтовое соединение
Кол-во нормально замкнутых - НЗ контактов1
Кол-во норм разомкнутых - НО контактов3
Описание и назначение
<p>БЛОК ДОПОЛНИТЕЛЬНЫХ КОНТАКТОВ 3НО+НЗ ВИНТОВОЙ ЗАЖИМ</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Рабочая температура окружающей средыданные поставщика | -25-50 °C |
|---|---|
| Степень защиты ipданные поставщика | IP2x в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -50-80 °C |
Электрические и световые параметры 7
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 10 А |
|---|---|
| условный тепловой ток на открытом воздухеданные поставщика | 10 А в |
| Допустимый кратковременно выдерживаемый токданные поставщика | 80 А 1 с 60 А 500 мс 110 А 100 мс |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 5 мА |
| номинальное напряжение изоляцииданные поставщика | 690 Вцепь управления в соответствии с BS 5424 690 Вцепь управления в соответствии с МЭК 60947 750 Вцепь управления в соответствии с VDE 0010 группа C 600 Вцепь управления в соответствии с CSA C22.2 |
| Сопротивление изоляцииданные поставщика | > 10 МОм для цепь управления |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Монтаж сверху |
|---|---|
| Защитное исполнениеданные поставщика | TC в соответствии с IEC 60068 |
| Клемма целостности цепи экранаданные поставщика | без |
Монтаж и подключение 8
| Тип монтажаEF000003 | Фронтальная установка (спереди) |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 3 |
| Конфигурация главных контактовданные поставщика | 3 Н.О. + 1 Н.З. |
| Место монтажаданные поставщика | передний |
| Работа вспом. контактовданные поставщика | мгновенный |
| Соединения – клеммыданные поставщика | винтовой зажим 1 кабель (-и) 0.34-1.5 мм²Гибкий с кабельным наконечником винтовой зажим 1 кабель (-и) 0.75-4 мм²Гибкий без наконечника винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель винтовой заж |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
|---|
Классификация и назначение 4
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Серияданные поставщика | TeSys K реле управления TeSys К TeSys |
| Стандартыданные поставщика | NF C 63-110 BS 5424 VDE 0660 МЭК 60947 |
| Тип продуктаданные поставщика | блок вспомогательных контактов |
Прочие характеристики 9
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Инструкции по завершению срока службы продуктаданные поставщика | 0.5 мм |
| Код совместимостиданные поставщика | LA1 |
| Краткое название устройстваданные поставщика | LA1 |
| Номинальная включающая способность irmsданные поставщика | 110 А в |
| Сертификатыданные поставщика | UL CSA |
| Соответствующее использованиеданные поставщика | общий |
| Соответствующий номинал предохранителяданные поставщика | 10 А gG в |
| Характеристики окружающей средыданные поставщика | нормальные окружающие условия |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.045 кг |
|---|---|
| Рабочая высотаданные поставщика | 2000 м без ухудшения номинальных значений |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 1600 шт. | 0.8 × 0.6 × 0.75 м | 84 | 0.36 | — |
-
Контейнер
- В упаковке
- 1600 шт.
- Габариты
- 0.8 × 0.6 × 0.75 м
- Вес, кг
- 84
- Объём, м³
- 0.36
- EAN / GTIN
- —
