Р С МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 8-32A 24 V DC

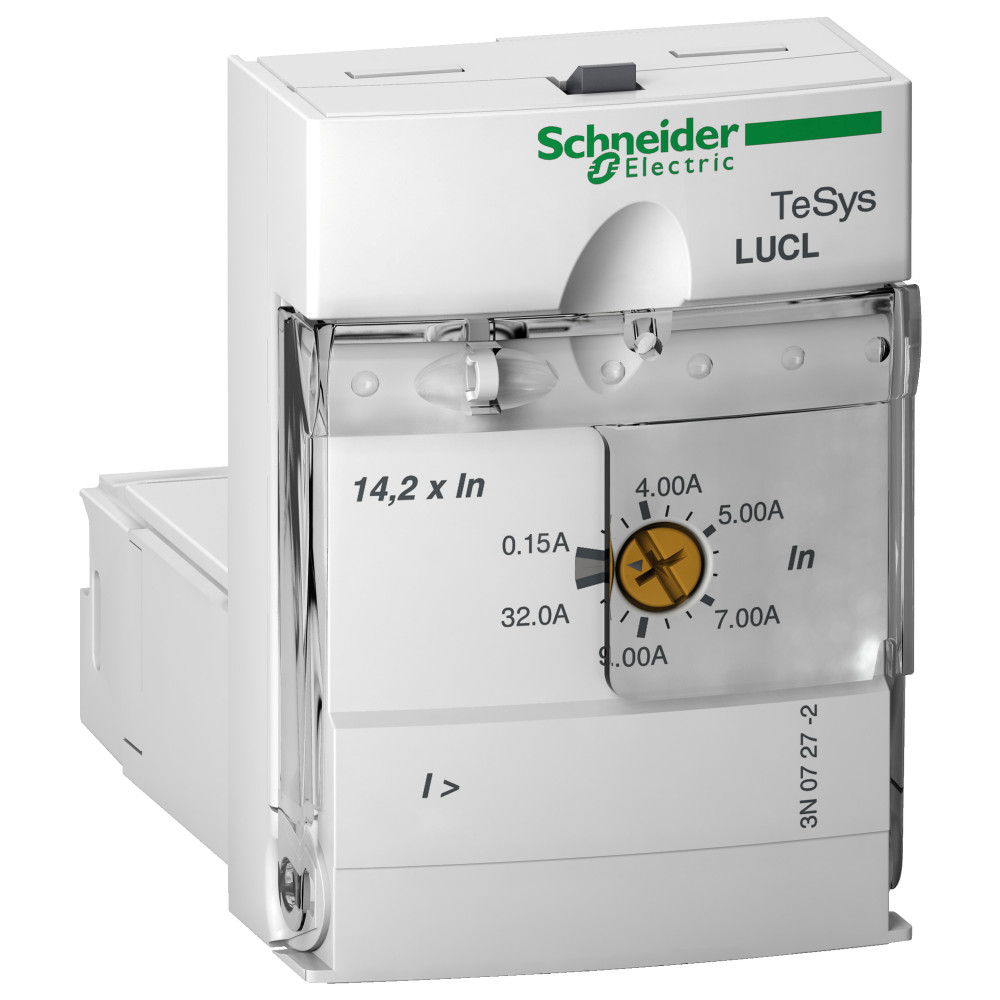

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Р С МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 8-32A 24 V DC

Артикул: LUCL32BL ETIM-класс: EC000617 EAN: 43389119408071 EAN: 3389119408073 Обновлено: 30.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000617
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. продолжительный ток Iu32 А
Номин. напряжение питания цепи управления Us постоян. тока DC24...24 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыкания114 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыкания454 А
Функция расцепителя короткого замыканияБез задержки
Тип защиты мотораПрочее
Тип напряжения управленияDC (постоян.)
Количество полюсов3

Описание и назначение

<p>Блок управления с магнитным расцепителем 8-32A 24В DC. диапазон: TeSys<br /> - наименование изделия: TeSys U<br /> - краткое название устройства: LUCL<br />Преимущества: при сборке пускателей или установке дополнительных. модулей нет необходимости в соединении проводами, что экономит до 80 % времени, по сравнению с традиционным пускателем. Встроенный механический индикатор сигнализации аварийных ситуаций, показывающий состояние расцепителя при коротком замыкании и перегрузке.<br />Применения: промышленность: идеальное решение в случае необходимости децентрализации пускателя электродвигателя в станке или рабочем процессе.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Огнестойкостьданные поставщика 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP20 передняя панель и подключенные зажимы в соответствии с МЭК 60947-1 IP20 прочие поверхности в соответствии с МЭК 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с МЭК 60947-1
Стойкость к коммутационным помехамданные поставщика 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика 3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика 10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 16

Номин. продолжительный ток IuEF001389 32 А
Количество полюсовEF001391 3
Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 24...24 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыканияEF008187 114 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыканияEF008188 454 А
Тип напряжения управленияEF008242 DC (постоян.)
Импульс напряжения без поглощения мощностиданные поставщика 1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2
Мощность двигателя, квтданные поставщика 15 кВт в 400...440 V Переменный ток 50/60 Гц 15 кВт в 500 V Переменный ток 50/60 Гц 18.5 кВт в 690 V Переменный ток 50/60 Гц
Напряжение цепи управленияданные поставщика 24 В пост. ток
Невосприимчивость к просадкам напряженияданные поставщика 70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика 690 В в соответствии с IEC 60947-6-2 600 В в соответствии с UL 60947-4-1 600 В в соответствии с CSA C22.2 No 60947-4-1
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток
Пределы напряжения цепи управленияданные поставщика 20...27 V для пост. ток цепь 24 В в рабочем режиме 14,5 В для пост. ток цепь 24 В отпускание
Типовой потребляемый токданные поставщика 220 мА в 24 В пост. ток макс. ток при замыкании с LUB32 220 мА в 24 В пост. ток макс. ток при замыкании with LUB38 80 мА в 24 В пост. ток ток при удержании (действ. значение) с LUB32 80 мА в 24 В пост
Частота сетиданные поставщика 40...60 Hz

Материалы и конструкция 1

Защитное исполнениеданные поставщика TH в соответствии с IEC 60068

Монтаж и подключение 1

Способ установкиданные поставщика вставляется (лицевая панель)

Механические характеристики 2

Тип нагрузкиданные поставщика 3-фазный двигатель - охлаждение: с естественным охлаждением
Ударопрочностьданные поставщика 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 7

Тип защиты мотораEF008234 Прочее
Категория примененияданные поставщика AC-41 AC-44 AC-43
Область примененияданные поставщика motor control motor protection
Серияданные поставщика TeSys U TeSys
Специальная область применения продуктаданные поставщика защита привода с регулируемой частотой вращения или устройства плавного пуска/останова
Стандартыданные поставщика EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, с межполюсной перегородкой CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Тип продуктаданные поставщика блок управления с электромагнитным расцепителем

Прочие характеристики 16

Функция расцепителя короткого замыканияEF001413 Без задержки
С функцией защиты от утечки в землюEF005601 Да
Безопасное разъединение цепиданные поставщика 400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1
Виброустойчивостьданные поставщика 2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время работыданные поставщика 35 мс размыкание с LUB32 для цепь управления 35 мс размыкание with LUB38 для цепь управления 70 мс замыкание с LUB32 для цепь управления 70 мс замыкание with LUB38 для цепь управления
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика 8-32 А
Доступные функцииданные поставщика защита от короткого замыкания ручной сброс
Код совместимостиданные поставщика LUCL
Краткое название устройстваданные поставщика LUCL
Наименование продуктаданные поставщика TeSys U
Сертификатыданные поставщика CE UL CSA CCC EAC ASEFA ATEX Морское исполнение
Совместимость продуктаданные поставщика power base LUB32 power base LUB38 power base LUB320 power base LUB380 reversing contactor breaker LU2B32BL reversing contactor breaker LU2B38BL
Теплоотдачаданные поставщика 3-3 Вт для цепь управления с LUB32 3-3 Вт для цепь управления with LUB38
Уставка срабатыванияданные поставщика 14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика 10 В/м 3 в соответствии с IEC 61000-4-3

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.135 кг
Рабочая высотаданные поставщика 2000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.1 × 0.08 × 0.053 см 0.129 0.000424 3389119408073
TRANSPORTING 23 шт. 0.4 × 0.3 × 0.15 м 3.25 0.018 43389119408071

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.1 × 0.08 × 0.053 см
    Вес, кг
    0.129
    Объём, м³
    0.000424
    EAN / GTIN
    3389119408073

  • TRANSPORTING

    В упаковке
    23 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    3.25
    Объём, м³
    0.018
    EAN / GTIN
    43389119408071
