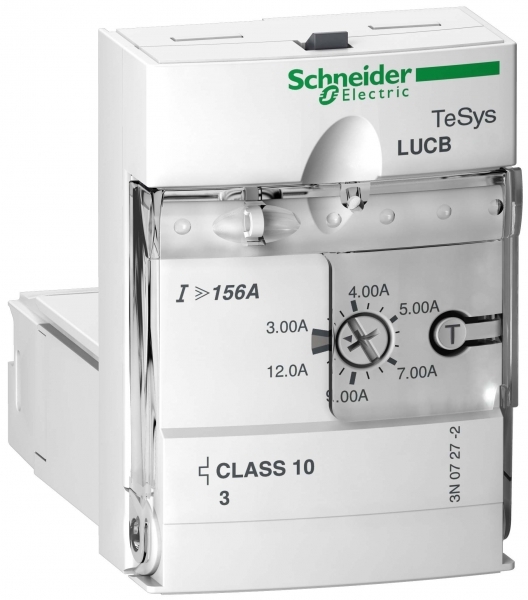

БЛОК УПР УСОВ 8-32A 24VAC CL10 3P

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Огнестойкостьданные поставщика	960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP20 передняя панель и подключенные зажимы в соответствии с МЭК 60947-1 IP20 прочие поверхности в соответствии с МЭК 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с МЭК 60947-1
Стойкость к коммутационным помехамданные поставщика	2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика	3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика	10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика	8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 18

Номин. продолжительный ток IuEF001389	32 А
Количество полюсовEF001391	3
Номин. напряжение питания цепи управления Us AC 50 ГцEF003978	24...24 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	24...24 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыканияEF008187	416 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыканияEF008188	416 А
Тип напряжения управленияEF008242	AC (перемен.)
Импульс напряжения без поглощения мощностиданные поставщика	1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2
Мощность двигателя, квтданные поставщика	15 кВт в 400...440 V Переменный ток 50/60 Гц 15 кВт в 500 V Переменный ток 50/60 Гц 18.5 кВт в 690 V Переменный ток 50/60 Гц
Напряжение цепи управленияданные поставщика	24 В пер. ток
Невосприимчивость к просадкам напряженияданные поставщика	70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика	690 В в соответствии с IEC 60947-6-2 600 В в соответствии с UL 60947-4-1 600 В в соответствии с CSA C22.2 No 60947-4-1
номинальное рабочее напряжениеданные поставщика	690 V Переменный ток
Пределы напряжения цепи управленияданные поставщика	20...26.5 V для пер. ток цепь 24 В в рабочем режиме 14,5 В для пер. ток цепь 24 В отпускание
Типовой потребляемый токданные поставщика	220 мА в 24 В пер. ток макс. ток при замыкании с LUB32 220 мА в 24 В пер. ток макс. ток при замыкании with LUB38 90 мА в 24 В пер. ток ток при удержании (действ. значение) с LUB32 90 мА в 24 В пер. то
Частота сетиданные поставщика	40...60 Hz
Чувствительность к обрыву фазыданные поставщика	Да

Материалы и конструкция 1

Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068

Монтаж и подключение 2

Диапазон установки расцепителя перегрузкиEF002336	8...32 А
Способ установкиданные поставщика	вставляется (лицевая панель)

Механические характеристики 2

Тип нагрузкиданные поставщика	3-фазный двигатель - охлаждение: с естественным охлаждением
Ударопрочностьданные поставщика	10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 8

Тип защиты мотораEF008234	Электронный расцепитель
Категория примененияданные поставщика	AC-43 AC-41 AC-44
Класс тепловой перегрузкиданные поставщика	класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с IEC 60947-6-2 класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с UL 508
Область примененияданные поставщика	motor control motor protection
Серияданные поставщика	TeSys U TeSys
Специальная область применения продуктаданные поставщика	основная защита и функции опережения, коммуникация
Стандартыданные поставщика	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, с межполюсной перегородкой CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Тип продуктаданные поставщика	усовершенств. блок управления

Прочие характеристики 17

Функция расцепителя короткого замыканияEF001413	Без задержки
С функцией защиты от утечки в землюEF005601	Нет
Безопасное разъединение цепиданные поставщика	400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1
Виброустойчивостьданные поставщика	2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время работыданные поставщика	35 мс размыкание с LUB32 для цепь управления 35 мс размыкание with LUB38 для цепь управления 70 мс замыкание с LUB32 для цепь управления 70 мс замыкание with LUB38 для цепь управления
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика	8-32 А
Доступные функцииданные поставщика	защита от небаланса и обрыва фаз защита от замыкания на землю ручной сброс защита от перегрузки и короткого замыкания
Код совместимостиданные поставщика	LUCB
Краткое название устройстваданные поставщика	LUCB
Наименование продуктаданные поставщика	TeSys U
Сбросданные поставщика	ручной сброс
Сертификатыданные поставщика	CE UL CSA CCC EAC ASEFA ATEX Морское исполнение
Совместимость продуктаданные поставщика	power base LUB32 power base LUB38 power base LUB320 power base LUB380 reversing contactor breaker LU2B32B
Теплоотдачаданные поставщика	3-3 Вт для цепь управления с LUB32 3-3 Вт для цепь управления with LUB38
Уставка срабатыванияданные поставщика	14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика	10 В/м 3 в соответствии с IEC 61000-4-3

Размеры и упаковка

Изделие

Рабочая высотаданные поставщика	2000 м
