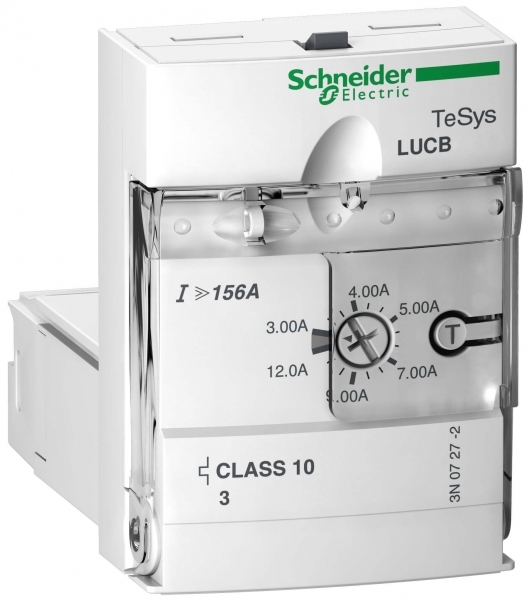

БЛОК УПР УСОВ 8-32A 110-240V CL10 3P

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Огнестойкостьданные поставщика	960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1 IP20 прочие поверхности в соответствии с IEC 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1
Стойкость к коммутационным помехамданные поставщика	2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика	3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика	10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика	8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 16

Номин. продолжительный ток IuEF001389	32 А
Количество полюсовEF001391	3
Номин. напряжение питания цепи управления Us AC 50 ГцEF003978	110...240 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979	110...240 В
Номин. напряжение питания цепи управления Us постоян. тока DCEF003980	110...220 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыканияEF008187	416 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыканияEF008188	416 А
Тип напряжения управленияEF008242	AC/DC (перемен./постоян.)
Импульс напряжения без поглощения мощностиданные поставщика	1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2
Мощность двигателя, квтданные поставщика	15 кВт в 400...440 V переменный ток 50/60 Гц 15 кВт в 500 V переменный ток 50/60 Гц 18.5 кВт в 690 V переменный ток 50/60 Гц
Напряжение цепи управленияданные поставщика	110...220 V пост. ток 110...240 V пер. ток
Невосприимчивость к просадкам напряженияданные поставщика	70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика	600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 600 В в соответствии с CSA C22.2 № 14
Пределы напряжения цепи управленияданные поставщика	88...242 V для пост. ток цепь 110...220 V в рабочем режиме 88...264 V для пер. ток цепь 110...240 V в рабочем режиме
Типовой потребляемый токданные поставщика	25 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUB12 25 мА в 110...240 V пер. ток ток при удержании (действ. значение) с LUB32 280 мА в 110...220 V пост. ток макс. ток при замыкан

Материалы и конструкция 2

Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068
Исполнение выключателяданные поставщика	втычной

Монтаж и подключение 2

Диапазон установки расцепителя перегрузкиEF002336	8...32 А
Место монтажаданные поставщика	передняя сторона

Механические характеристики 2

Тип нагрузкиданные поставщика	3-фазный двигатель - охлаждение: с естественным охлаждением
Ударопрочностьданные поставщика	10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 10

Тип защиты мотораEF008234	Электронный расцепитель
Информация о ремонтопригодностиданные поставщика	Подлежит замене
Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	AC-44 AC-43 AC-41
Класс тепловой перегрузкиданные поставщика	класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с IEC 60947-6-2 класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с UL 508
Серияданные поставщика	TeSys
Серия продуктаданные поставщика	TeSys U
Специальная область применения продуктаданные поставщика	основная защита и функции опережения, коммуникация
Стандартыданные поставщика	UL 508 тип E, с межполюсной перегородкой EN 60947-6-2 IEC 60947-6-2 CSA C22.2 № 14 тип E
Тип продуктаданные поставщика	усовершенств. блок управления

Прочие характеристики 24

Функция расцепителя короткого замыканияEF001413	Без задержки
С функцией защиты от утечки в землюEF005601	Нет
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Безопасное разъединение цепиданные поставщика	400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с IEC 60947-1
Виброустойчивостьданные поставщика	2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время работыданные поставщика	35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 50 мс замыкание с LUB12 для цепь управления 50 мс замыкание с LUB32 для цепь управления
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика	8-32 А
Директива ec rohsданные поставщика	Соответствует
Доступные функцииданные поставщика	ручной сброс защита от перегрузки и короткого замыкания защита от замыкания на землю защита от небаланса и обрыва фаз
Код совместимостиданные поставщика	LUCB
Краткое название устройстваданные поставщика	LUCB
Наименование продуктаданные поставщика	TeSys U
Не содержит ртутиданные поставщика	да
Профиль кругооборотаданные поставщика	ENVEOLI100414
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сертификатыданные поставщика	ATEX BV ГОСТ ABS LROS (Lloyds register of shipping) UL CSA GL ASEFA DNV CCC
Совместимость продуктаданные поставщика	LUFW10 LUFN.. LUFDA10 LUFC00 LUFV2 LUFDA01 LUFDH11
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Теплоотдачаданные поставщика	2-2 Вт для цепь управления с LUB12 3-3 Вт для цепь управления с LUB32
Уставка срабатыванияданные поставщика	14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика	10 В/м 3 в соответствии с IEC 61000-4-3
Экологическая отчетнстьданные поставщика	ENVPEP080204EN

Размеры и упаковка

Изделие

Рабочая высотаданные поставщика	2000 м
