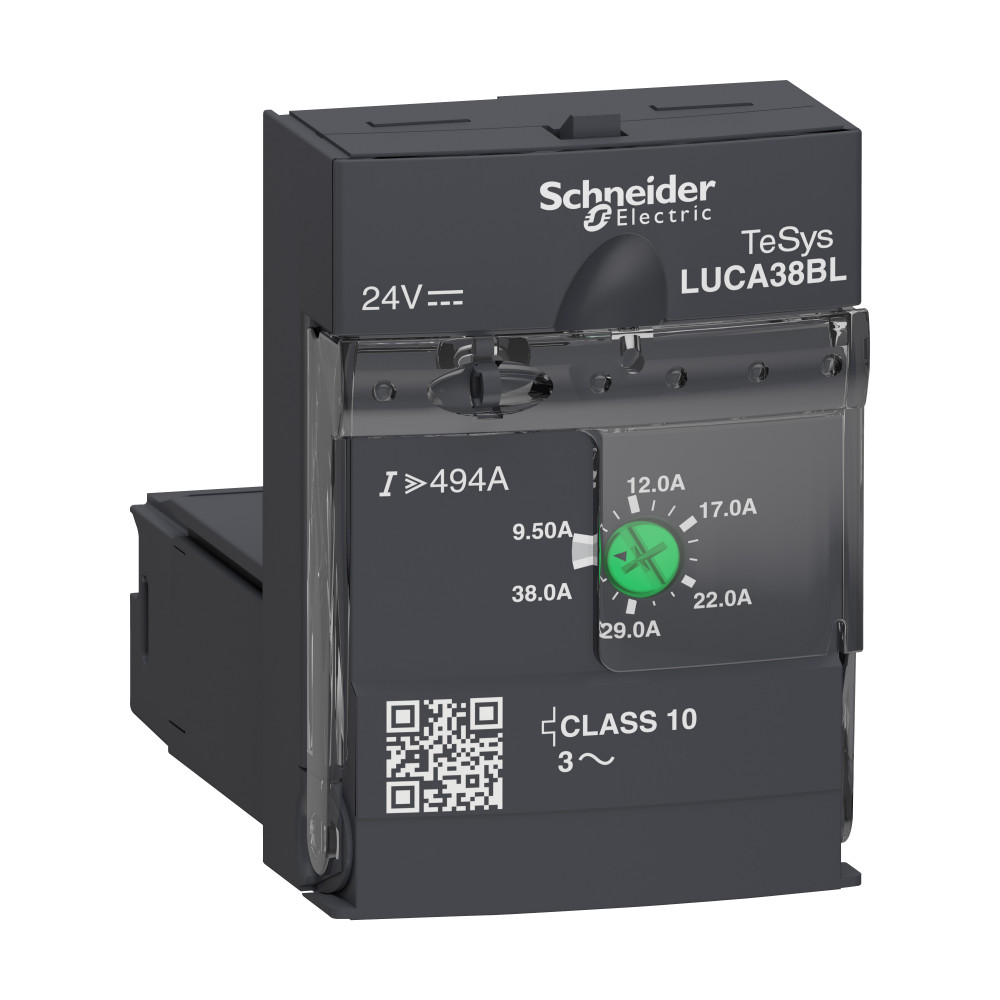

БЛОК УПР СТАН 8-38A 24VDC CL10 3P

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Огнестойкостьданные поставщика	960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP20 передняя панель и подключенные зажимы в соответствии с МЭК 60947-1 IP20 прочие поверхности в соответствии с МЭК 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с МЭК 60947-1
Стойкость к коммутационным помехамданные поставщика	2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика	3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика	10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика	8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 16

Номин. продолжительный ток IuEF001389	38 А
Количество полюсовEF001391	3
Номин. напряжение питания цепи управления Us постоян. тока DCEF003980	24...24 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыканияEF008187	494 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыканияEF008188	494 А
Тип напряжения управленияEF008242	DC (постоян.)
Мощность двигателя, квтданные поставщика	18.5 кВт в 400...440 В переменный ток 50/60 Гц 18.5 кВт в 500 В переменный ток 50/60 Гц 22 кВт в 690 В переменный ток 50/60 Гц
Напряжение цепи управленияданные поставщика	24 В пост. ток
Невосприимчивость к просадкам напряженияданные поставщика	70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика	690 В в соответствии с IEC 60947-6-2 600 В в соответствии с UL 60947-4-1 600 В в соответствии с CSA C22.2 No 60947-4-1
номинальное рабочее напряжениеданные поставщика	690 В переменный ток
Пределы напряжения цепи управленияданные поставщика	20...27 V для пост. ток цепь 24 В в рабочем режиме 14,5 В для пост. ток цепь 24 В отпускание
Типовой потребляемый токданные поставщика	220 мА в 24 В пост. ток макс. ток при замыкании with LUB38 80 мА в 24 В пост. ток ток при удержании (действ. значение) with LUB38
Частота сетиданные поставщика	40...60 Hz
Чувствительность к обрыву фазыданные поставщика	Да

Материалы и конструкция 1

Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068

Монтаж и подключение 2

Диапазон установки расцепителя перегрузкиEF002336	9.5...38 А
Способ установкиданные поставщика	вставляется (лицевая панель)

Механические характеристики 2

Тип нагрузкиданные поставщика	3-фазный двигатель - охлаждение: с естественным охлаждением
Ударопрочностьданные поставщика	10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 8

Тип защиты мотораEF008234	Термомагнитный расцепитель
Категория примененияданные поставщика	AC-43
Класс тепловой перегрузкиданные поставщика	класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с IEC 60947-6-2 класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с UL 508
Область примененияданные поставщика	motor control motor protection
Серияданные поставщика	TeSys U TeSys
Специальная область применения продуктаданные поставщика	требования к основной защите для пускателей двигателя: перегрузка и короткое замыкание
Стандартыданные поставщика	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, с межполюсной перегородкой CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Тип продуктаданные поставщика	стандартный блок управления

Прочие характеристики 16

Функция расцепителя короткого замыканияEF001413	Без задержки
С функцией защиты от утечки в землюEF005601	Нет
Безопасное разъединение цепиданные поставщика	400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1
Виброустойчивостьданные поставщика	2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время работыданные поставщика	35 мс размыкание with LUB38 для цепь управления 70 мс замыкание with LUB38 для цепь управления
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика	9.5-38 А
Доступные функцииданные поставщика	защита от небаланса и обрыва фаз защита от перегрузки и короткого замыкания защита от замыкания на землю ручной сброс
Код совместимостиданные поставщика	LUCA
Краткое название устройстваданные поставщика	LUCA
Наименование продуктаданные поставщика	TeSys U
Сертификатыданные поставщика	CE UL CSA CCC (pending) EAC (pending)
Совместимость продуктаданные поставщика	power base LUB38 power base LUB380 reversing contactor breaker LU2B38BL
Теплоотдачаданные поставщика	3-3 Вт для цепь управления with LUB38
Уставка срабатыванияданные поставщика	14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика	10 В/м 3 в соответствии с IEC 61000-4-3

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.135 кг
Рабочая высотаданные поставщика	2000 м
