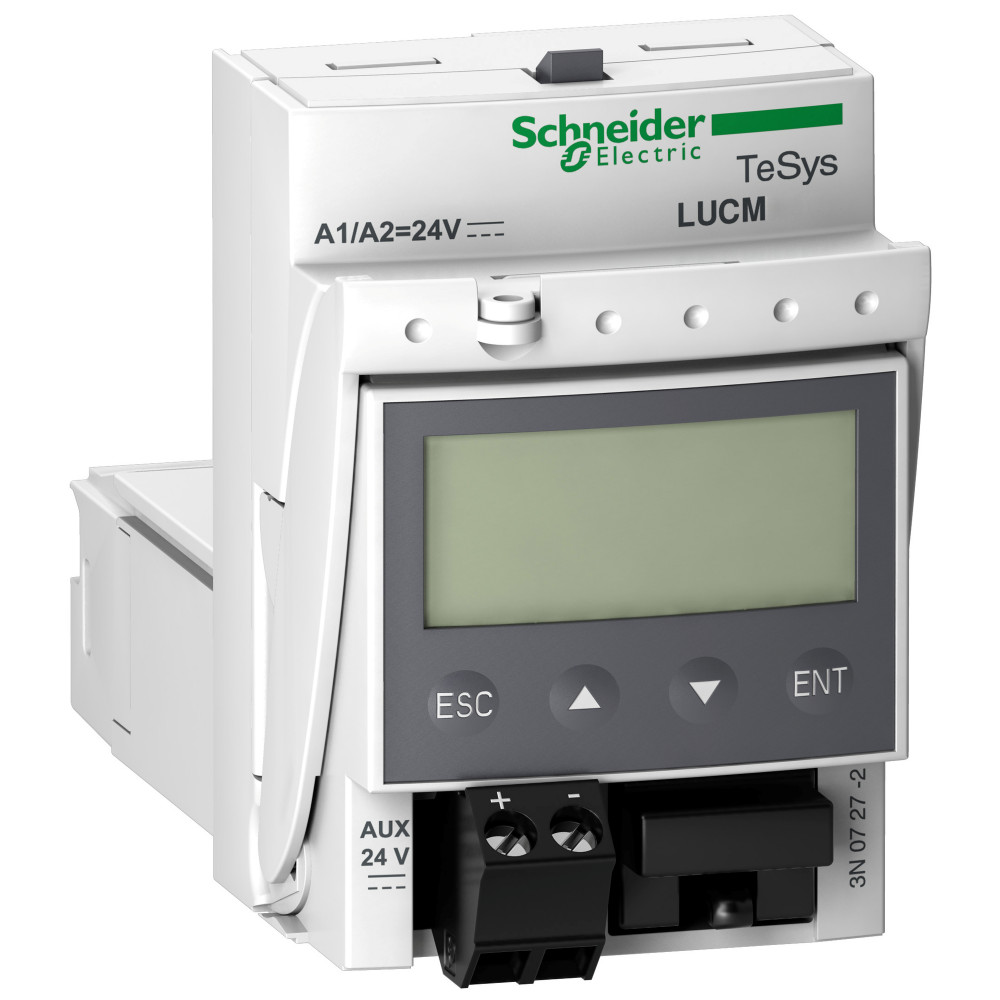

БЛОК УПР МНОГОФУНКЦ 0,35-1,05A 24VDC

Изображение может отличаться от конкретного исполнения.

Schneider Electric

БЛОК УПР МНОГОФУНКЦ 0,35-1,05A 24VDC

Артикул: LUCMT1BL ETIM-класс: EC000617 EAN: 43389110745526 EAN: 3389110745528 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000617
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. продолжительный ток Iu1.05 А
Диапазон установки расцепителя перегрузки0.35...1.05 А
Номин. напряжение питания цепи управления Us постоян. тока DC24...24 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыкания3.2 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыкания18 А
Функция расцепителя короткого замыканияБез задержки
Тип защиты мотораЭлектронный расцепитель
Тип напряжения управленияDC (постоян.)

Описание и назначение

<p>БЛОК УПР МНОГОФУНКЦ 0,35-1,05A 24VDC<br />Преимущества: при сборке пускателей или установке дополнительных. модулей нет необходимости в соединении проводами, что экономит до 80 % времени, по сравнению с традиционным пускателем. Встроенный механический индикатор сигнализации аварийных ситуаций, показывающий состояние расцепителя при коротком замыкании и перегрузке.<br />Применения: промышленность: идеальное решение в случае необходимости децентрализации пускателя электродвигателя в станке или рабочем процессе.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Огнестойкостьданные поставщика 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика -25-55 °C
Степень защиты ipданные поставщика IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1 IP20 прочие поверхности в соответствии с IEC 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1
Стойкость к коммутационным помехамданные поставщика 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика 3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика 10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 12

Номин. продолжительный ток IuEF001389 1.05 А
Количество полюсовEF001391 3
Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 24...24 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыканияEF008187 3.2 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыканияEF008188 18 А
Тип напряжения управленияEF008242 DC (постоян.)
Напряжение цепи управленияданные поставщика 24 V пост. ток
Невосприимчивость к просадкам напряженияданные поставщика 70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика 600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 600 В в соответствии с CSA C22.2 № 14
Пределы напряжения цепи управленияданные поставщика 20...28 V для пост. ток цепь 24 V в рабочем режиме
Типовой потребляемый токданные поставщика 150 мА в 24 V пост. ток макс. ток при замыкании с LUB12 200 мА в 24 V пост. ток макс. ток при замыкании с LUB32 70 мА в 24 V пост. ток ток при удержании (действ. значение) с LUB12 75 мА в 24 V пост. т

Материалы и конструкция 2

Защитное исполнениеданные поставщика TH в соответствии с IEC 60068
Исполнение выключателяданные поставщика втычной

Монтаж и подключение 2

Диапазон установки расцепителя перегрузкиEF002336 0.35...1.05 А
Место монтажаданные поставщика передняя сторона

Механические характеристики 2

Тип нагрузкиданные поставщика однофазный двигатель - охлаждение: с самоохлаждением, с принудительным охлаждением - уставка задаваемый 3-фазный двигатель - охлаждение: с самоохлаждением, с принудительным охлаждением - уставка задав
Ударопрочностьданные поставщика 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 10

Тип защиты мотораEF008234 Электронный расцепитель
Информация об исключениях по регламенту rohsданные поставщика да
Категория примененияданные поставщика AC-44 AC-43 AC-41
Класс тепловой перегрузкиданные поставщика class 5…30 - граничная частота: 50-60 Гц - термокомпенсация: -25-55 °C в соответствии с IEC 60947-6-2 class 5…30 - граничная частота: 50-60 Гц - термокомпенсация: -25-55 °C в соответствии с UL 508
Отображаемая информацияданные поставщика средний ток (заводская настройка) средний ток (задаваемый) причины последних 5 отказов (задаваемый) ток в фазе (задаваемый) ток утечки (задаваемый) небаланс фаз (задаваемый) тепловое состояние двигате
Серияданные поставщика TeSys
Серия продуктаданные поставщика TeSys U
Специальная область применения продуктаданные поставщика требования к интеллектуальному управлению и защите, с дисплеем
Стандартыданные поставщика UL 508 тип E, с межполюсной перегородкой EN 60947-6-2 IEC 60947-6-2 CSA C22.2 № 14 тип E
Тип продуктаданные поставщика многофункциональный блок управления

Прочие характеристики 28

Функция расцепителя короткого замыканияEF001413 Без задержки
С функцией защиты от утечки в землюEF005601 Нет
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Безопасное разъединение цепиданные поставщика 400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с IEC 60947-1
Виброустойчивостьданные поставщика 2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время до сбросаданные поставщика 1-1000 с - сброс ручной или автоматический сброс - уставка задаваемый 120-120 с - сброс ручной - уставка заводская настройка
Время работыданные поставщика 35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 65 мс замыкание с LUB32 для цепь управления 75 мс замыкание с LUB12 для цепь управления
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика 0.35-1.05 А
Директива ec rohsданные поставщика Соответствует
Доступные функцииданные поставщика перегрузка, холостой ход защита от небаланса и обрыва фаз защита от перегрузки и короткого замыкания ручной или автоматический сброс защита от замыкания на землю функция &quot;журнал&quot; различение
Код совместимостиданные поставщика LUCM
Краткое название устройстваданные поставщика LUCM
Наименование продуктаданные поставщика TeSys U
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика ENVEOLI100414
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сбросданные поставщика автоматический сброс - уставка: диапазон уставок ручной - уставка: заводская настройка ручной - уставка: диапазон уставок дистанционный сброс - уставка: диапазон уставок
Сертификатыданные поставщика DNV GL BV ASEFA CCC CSA LROS (Lloyds register of shipping) ГОСТ ABS ATEX UL
Совместимость продуктаданные поставщика LULC09 LULC15 LULC08 LULC031 LUFV2 LUFN.. ASILUFC5 LUFC00 LULC07 LULC033 ASILUFC51
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Теплоотдачаданные поставщика 1.7-1.7 Вт для цепь управления с LUB12 1.8-1.8 Вт для цепь управления с LUB32 0.8-0.8 Вт для внешн. вспом. цепь
Уставка срабатыванияданные поставщика 14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика 10 В/м 3 в соответствии с IEC 61000-4-3
Физический интерфейсданные поставщика RS485 многоточечная - разъём(ы): RJ45 - расположение: передняя панель - протокол связи: Modbus RTU 19200 bit/s
Экологическая отчетнстьданные поставщика ENVPEP080204EN
Языкданные поставщика английский - уставка заводская настройка английский, французский, немецкий, итальянский, испанский - уставка задаваемый

Размеры и упаковка

Изделие

Длина отображаемого сообщенияданные поставщика 2 строки длиной 12 символов - дисплей LCD - английский - точность +/- 5 % - разрешение 1 % значения Ir 2 строки длиной 12 символов - дисплей LCD - Французский - точность +/- 5 % - разрешение 1 % значе
Рабочая высотаданные поставщика 2000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.102 × 0.08 × 0.055 см 0.1719 0.0004488 3389110745528
TRANSPORTING 23 шт. 0.4 × 0.3 × 0.15 м 4.276 0.018 43389110745526

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.102 × 0.08 × 0.055 см
    Вес, кг
    0.1719
    Объём, м³
    0.0004488
    EAN / GTIN
    3389110745528

  • TRANSPORTING

    В упаковке
    23 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    4.276
    Объём, м³
    0.018
    EAN / GTIN
    43389110745526
