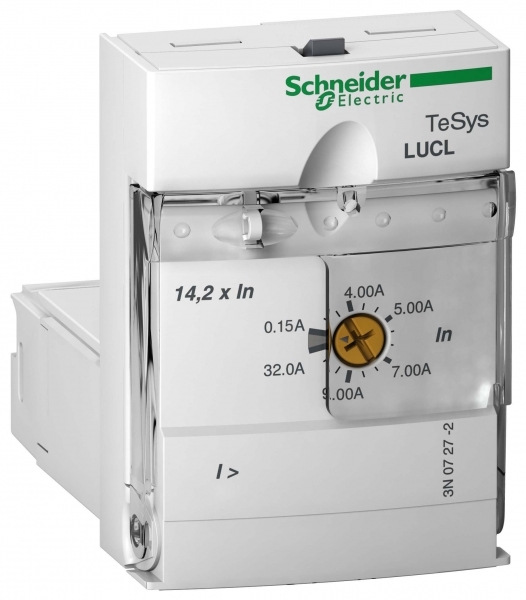

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Агнитным расцепителем 3-12A 48-72V AC\DC
ИсточникКаталог Systeme Electric
КлассификацияEC000617
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу LUCL12ES.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. продолжительный ток Iu12 А
Номин. напряжение питания цепи управления Us AC 50 Гц48...48 В
Номин. напряжение питания цепи управления Us AC 60 Гц48...48 В
Номин. напряжение питания цепи управления Us постоян. тока DC48...72 В
Начальное значение диапазона тока срабатывания расцепителя короткого замыкания43 А
Конечное значение диапазона тока срабатывания расцепителя короткого замыкания170 А
Описание и назначение
Блок управления с магнитным расцепителем 3-12A 48-72В AC\DC. диапазон: TeSys
- наименование изделия: TeSys U
- краткое название устройства: LUCL
- мощность двигателя, кВт: 5.5 кВт в 500 В переменный ток 50/60 Гц, 5.5 кВт в и lt
- 400.415 В переменный ток 50/60 Гц, 9 кВт в 690 В переменный ток 50/60 Гц
- напряжение цепи управления: 48.72 В пост. ток, 48 В переменанглийский
Преимущества: при сборке пускателей или установке дополнительных. модулей нет необходимости в соединении проводами, что экономит до 80 % времени, по сравнению с традиционным пускателем. Встроенный механический индикатор сигнализации аварийных ситуаций, показывающий состояние расцепителя при коротком замыкании и перегрузке.
Применения: промышленность: идеальное решение в случае необходимости децентрализации пускателя электродвигателя в станке или рабочем процессе.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000617.
Условия эксплуатации и безопасность 8
| Огнестойкостьданные поставщика | 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1 IP20 прочие поверхности в соответствии с IEC 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1 |
| Стойкость к коммутационным помехамданные поставщика | 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4 |
| Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика | 3 мс |
| Стойкость к помехам, наведенным электромагнитными полямиданные поставщика | 10 В в соответствии с IEC 61000-4-6 |
| Стойкость к электростатическому разрядуданные поставщика | 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 16
| Номин. продолжительный ток Iu | 12 А |
|---|---|
| Количество полюсов | 3 |
| Номин. напряжение питания цепи управления Us AC 50 Гц | 48...48 В |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 48...48 В |
| Номин. напряжение питания цепи управления Us постоян. тока DC | 48...72 В |
| Начальное значение диапазона тока срабатывания расцепителя короткого замыкания | 43 А |
| Конечное значение диапазона тока срабатывания расцепителя короткого замыкания | 170 А |
| Тип напряжения управления | AC/DC (перемен./постоян.) |
| Импульс напряжения без поглощения мощностиданные поставщика | 1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2 |
| Мощность двигателя, квтданные поставщика | 9 кВт в 690 V переменный ток 50/60 Гц 5.5 кВт в 500 V переменный ток 50/60 Гц 5.5 кВт в < 400...415 V переменный ток 50/60 Гц |
| Напряжение цепи управленияданные поставщика | 48 V пер. ток 48...72 V пост. ток |
| Невосприимчивость к просадкам напряженияданные поставщика | 70 % / 500 ms в соответствии с IEC 61000-4-11 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60947-6-2 |
| номинальное напряжение изоляцииданные поставщика | 600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 600 В в соответствии с CSA C22.2 № 14 |
| Пределы напряжения цепи управленияданные поставщика | 29 V для пер. ток цепь 48...72 V отпускание 29 V для пост. ток цепь 48...72 V отпускание 38,5...72 В для пер. ток цепь 48...72 V в рабочем режиме 38,5...20 В для пост. ток цепь 48...72 V в рабочем реж |
| Типовой потребляемый токданные поставщика | 280 мА в 48...72 V пер. ток макс. ток при замыкании с LUB12 280 мА в 48...72 V пер. ток макс. ток при замыкании с LUB32 280 мА в 48...72 V пост. ток макс. ток при замыкании с LUB12 280 мА в 48...72 V |
Материалы и конструкция 2
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068 |
|---|---|
| Исполнение выключателяданные поставщика | втычной |
Монтаж и подключение 1
| Место монтажаданные поставщика | передняя сторона |
|---|
Механические характеристики 2
| Тип нагрузкиданные поставщика | 3-фазный двигатель - охлаждение: с естественным охлаждением - уставка заводская настройка однофазный двигатель |
|---|---|
| Ударопрочностьданные поставщика | 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27 |
Классификация и назначение 8
| Тип защиты мотора | Прочее |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория примененияданные поставщика | AC-41 AC-43 AC-44 |
| Отображаемая информацияданные поставщика | средний ток (заводская настройка) средний ток (задаваемый) причины последних 5 отказов (задаваемый) ток в фазе (задаваемый) ток утечки (задаваемый) небаланс фаз (задаваемый) тепловое состояние двигате |
| Серия продуктаданные поставщика | TeSys U |
| Специальная область применения продуктаданные поставщика | защита привода с регулируемой частотой вращения или устройства плавного пуска/останова |
| Стандартыданные поставщика | UL 508 тип E, с межполюсной перегородкой EN 60947-6-2 IEC 60947-6-2 CSA C22.2 № 14 тип E |
| Тип продуктаданные поставщика | блок управления с электромагнитным расцепителем |
Прочие характеристики 27
| Функция расцепителя короткого замыкания | Без задержки |
|---|---|
| С функцией защиты от утечки в землю | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Безопасное разъединение цепиданные поставщика | 400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с IEC 60947-1 |
| Виброустойчивостьданные поставщика | 2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6 |
| Время до сбросаданные поставщика | 1-1000 с - сброс ручной или автоматический сброс - уставка задаваемый 120-120 с - сброс ручной - уставка заводская настройка |
| Время работыданные поставщика | 35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 70 мс замыкание с LUB12 для цепь управления 70 мс замыкание с LUB32 для цепь управления 60 мс замыкание с LUB1 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон уставок тепловой защитыданные поставщика | 3-12 А |
| Директива ec rohsданные поставщика | Соответствует |
| Доступные функцииданные поставщика | защита от короткого замыкания ручной сброс |
| Код совместимостиданные поставщика | LUCL |
| Краткое название устройстваданные поставщика | LUCL |
| Наименование продуктаданные поставщика | TeSys U |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | ENVEOLI100414 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сбросданные поставщика | автоматический сброс - уставка: диапазон уставок ручной - уставка: заводская настройка ручной - уставка: диапазон уставок дистанционный сброс - уставка: диапазон уставок |
| Сертификатыданные поставщика | CE |
| Совместимость продуктаданные поставщика | LUFN.. LUFC00 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Теплоотдачаданные поставщика | 2-2 Вт для цепь управления с LUB12 3-3 Вт для цепь управления с LUB32 |
| Уставка срабатыванияданные поставщика | 14,2 x Ir +/- 20 % |
| Устойчивость к радиополямданные поставщика | 10 В/м 3 в соответствии с IEC 61000-4-3 |
| Экологическая отчетнстьданные поставщика | ENVPEP080204EN |
| Языкданные поставщика | английский - уставка заводская настройка английский, французский, немецкий, итальянский, испанский - уставка задаваемый |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 2000 м |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.1 × 0.08 × 0.052 см | 0.13 | 0.000416 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.1 × 0.08 × 0.052 см
- Вес, кг
- 0.13
- Объём, м³
- 0.000416
- EAN / GTIN
