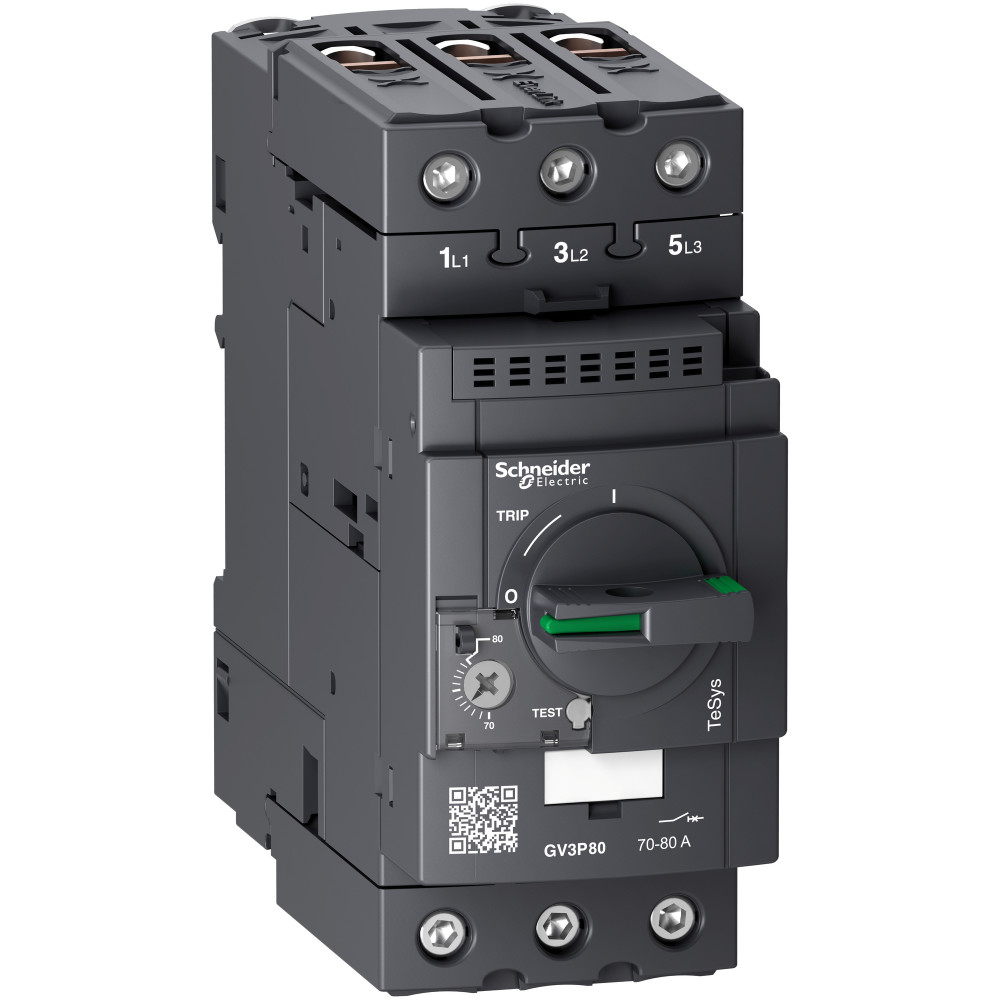

GV3P АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 70-80A EverLink
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина55 мм
Высота132 мм
Глубина136 мм
Номин. коммутируем. мощность при AC-3, 400 В45 кВт
Номин продолжительный ток Iu80 А
Номин раб напряжение0...690 В
Диапазон уставки тока расцепления70...80 А
Номин. коммутируем. мощность при AC-3, 230 В22 кВт
Описание и назначение
Автоматический выключатель GV3 серии TeSys Schneider Electric с комбинированным расцепителем; 3-полюсный; номинальный ток 70-80 А; уставка защиты от КЗ Ii = 1120 А(± 20%); монтаж – на рейку или монтажную плату; способ управления - поворотная рукоятка; крепление - винтовые зажимы; ВхШхГ - 132х55х136 мм.
Автоматические выключатели GV3 применяются в сетях до 690 В и обеспечивают защиту электродвигателей от коротких замыканий и прегрузки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 50000 циклы |
| Механическая стойкостьданные поставщика | удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27 вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 удары: 5 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60 |
| Огнестойкостьданные поставщика | 960 °C в соответствии с МЭК 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C |
| Степень защиты ikданные поставщика | IK09 |
| Степень защиты ipданные поставщика | N/A в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
| Электрическая износостойкостьданные поставщика | 20000 циклы для AC-3 в 415 V In |
Электрические и световые параметры 22
| Номин. коммутируем. мощность при AC-3, 400 ВEF001364 | 45 кВт |
|---|---|
| Номин продолжительный ток IuEF001389 | 80 А |
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 0...690 В |
| Диапазон уставки тока расцепленияEF002336 | 70...80 А |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Кнопка/ручка поворотная |
| Номин. коммутируем. мощность при AC-3, 230 ВEF007025 | 22 кВт |
| Чувствительность к обрыву фазыEF007400 | Нет |
| Максимальная частота коммутацииданные поставщика | 25 цикл/ч |
| Мощность двигателя, квтданные поставщика | 45-45 кВт в 400/415 V Переменный ток 50/60 Гц maximum peak current 750 A 45-45 кВт в 500 V Переменный ток 50/60 Гц maximum peak current 750 A 55-55 кВт в 690 V Переменный ток 50/60 Гц maximum peak cur |
| Мощность, рассеиваемая одним полюсомданные поставщика | 8 Вт |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 V Переменный ток 50/60 Гц |
| номинальный токданные поставщика | 80 А |
| Номинальный ток расцепителяданные поставщика | 70-80 А |
| Описание полюсовданные поставщика | 3P |
| Тип управленияданные поставщика | поворотная ручка |
| Ток срабатывания электромагнитного расцепителяданные поставщика | 1120-1120 А |
| Частота сетиданные поставщика | 50/60 Гц |
| Чувствительность к обрыву фазыданные поставщика | Да в соответствии с IEC 60947-4-1 в единицах производителя |
Материалы и конструкция 3
| Защитное исполнениеданные поставщика | TC |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с МЭК 60947-1 |
| Цветданные поставщика | серый (SE GREY 6) зеленый (SE GREEN 2) |
Монтаж и подключение 2
| Прямой разъемданные поставщика | без |
|---|---|
| Способ установкиданные поставщика | 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws) |
Механические характеристики 1
| Момент затяжкиданные поставщика | 5 Н-м в соединители EverLink с винтами BTR 25-25 мм² 8 Н-м в соединители EverLink с винтами BTR 35-35 мм² |
|---|
Классификация и назначение 9
| Тип расцепителяEF007007 | Термомагнитный |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Категория примененияданные поставщика | AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2 |
| Область примененияданные поставщика | двигатель |
| Серияданные поставщика | TeSys GV3 TeSys |
| Стандартное применениеданные поставщика | непрерывная в соответствии с IEC 60947-4-1 |
| Стандартыданные поставщика | EN/IEC 60947-2 EN/IEC 60947-4-1 |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 15
| С интегрированным вспомогат переклEF001387 | Да |
|---|---|
| С встроенным расцепителем пониж-го напряжEF001390 | Да |
| С термозащитойEF006233 | Нет |
| Номин откл способность Icu при 400 В ACEF007049 | 50 кА |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 1120...1120 А |
| Конструкция прибораEF008240 | Комплектное устройство в корпусе |
| номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика | 100 % в 230/240 V Переменный ток 50/60 Гц 60 % в 400/415 V Переменный ток 50/60 Гц 60 % в 440 V Переменный ток 50/60 Гц 50 % в 500 V Переменный ток 50/60 Гц 50 % в 690 V Переменный ток 50/60 Гц |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | GV3P |
| Краткое название устройстваданные поставщика | GV3P |
| Наименование продуктаданные поставщика | TeSys GV3 |
| Отключающая способностьданные поставщика | 50 кА Icu в 400/415 V Переменный ток 50/60 Гц 50 кА Icu в 440 V Переменный ток 50/60 Гц 12 кА Icu в 500 V Переменный ток 50/60 Гц 6 кА Icu в 690 V Переменный ток 50/60 Гц 65 кА Icu в 230/240 V Перемен |
| Рабочее положениеданные поставщика | любое положение, no direct mounting with contactor, use cable length > 10 cm любое положение, do not use with accessory GV3S |
| Сертификатыданные поставщика | IECEE CB Scheme CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS |
| Технология расцепителяданные поставщика | термомагнитный |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 55 мм |
|---|---|
| ВысотаEF000040 | 132 мм |
| ГлубинаEF000049 | 136 мм |
| Вес неттоданные поставщика | 0.96 кг |
| Рабочая высотаданные поставщика | 0...3000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.16 × 0.145 × 0.065 м | 1.02 | 0.001508 | |
| Контейнер | 120 шт. | 0.8 × 0.6 × 0.75 м | 135.5 | 0.36 | — |
-
