3P КОНТАКТОР 440В 40A 24В AC 50/60ГЦ
Systeme Electric · артикул LC1D40A6B7
Изображение может отличаться от конкретного исполнения.
Schneider Electric

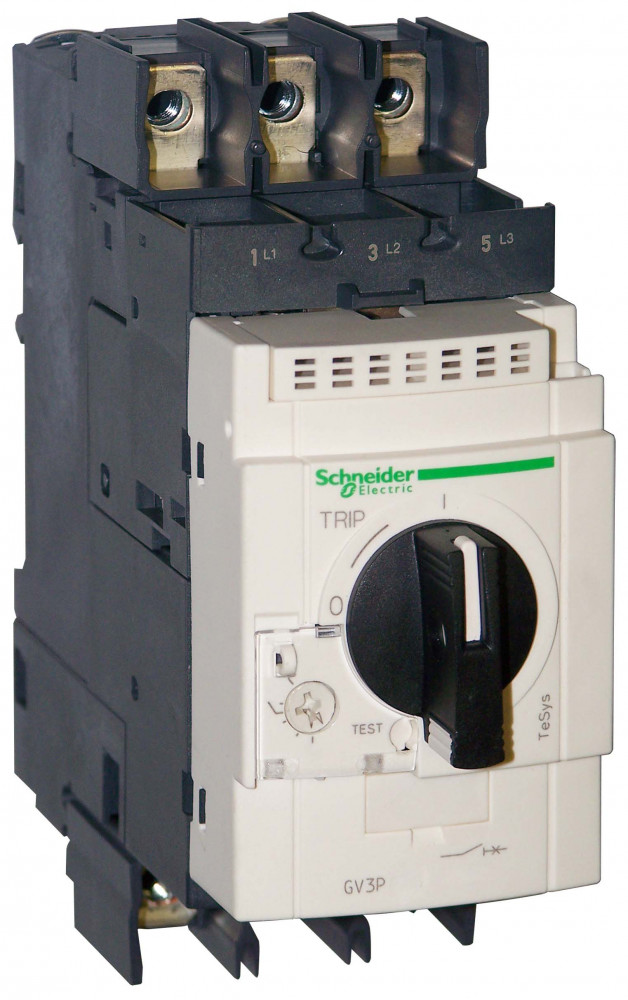

GV3 АВТ. ВЫКЛ С КОМБ. РАСЦЕП 40 A
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина55 мм
Высота132 мм
Глубина136 мм
Номин. коммутируем. мощность при AC-3, 400 В18.5 кВт
Номин продолжительный ток Iu40 А
Номин раб напряжение0...690 В
Диапазон уставки тока расцепления30...40 А
Номин. коммутируем. мощность при AC-3, 230 В11 кВт
Описание и назначение
<p>GV3 АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 40A С ЗАЖИМАМИ ПОД КОЛЬЦЕВОЙ НАКОНЕЧНИК. диапазон: TeSys<br /> - наименование изделия: TeSys GV3<br /> - краткое название устройства: GV3P<br /> - тип устройства или его аксессуаров: автоматический выключатель<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV3 имеют ширину 55 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 50000 циклы |
| Огнестойкостьданные поставщика | 960 °C в соответствии с IEC 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C |
| Степень защиты ikданные поставщика | IK09 |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
| Электрическая износостойкостьданные поставщика | 50000 циклы для AC-3 в 415 В In |
Электрические и световые параметры 23
| Номин. коммутируем. мощность при AC-3, 400 ВEF001364 | 18.5 кВт |
|---|---|
| Номин продолжительный ток IuEF001389 | 40 А |
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 0...690 В |
| Диапазон уставки тока расцепленияEF002336 | 30...40 А |
| Тип подключения силовой электрич цепиEF006819 | Прочее |
| Тип элемента управленияEF006976 | Кнопка/ручка поворотная |
| Номин. коммутируем. мощность при AC-3, 230 ВEF007025 | 11 кВт |
| Чувствительность к обрыву фазыEF007400 | Нет |
| условный тепловой ток на открытом воздухеданные поставщика | 40 А в соответствии с IEC 60947-4-1 |
| Максимальная частота коммутацииданные поставщика | 25 цикл/ч |
| Межполюсный шагданные поставщика | 17.5 мм без расширителей полюсов |
| Мощность двигателя, квтданные поставщика | 18.5-18.5 кВт в 400/415 В Переменный ток 50/60 Гц 22-22 кВт в 500 В Переменный ток 50/60 Гц 37-37 кВт в 690 В Переменный ток 50/60 Гц |
| Мощность, рассеиваемая одним полюсомданные поставщика | 8 Вт |
| Номинальное напряжение изоляцииданные поставщика | 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальный токданные поставщика | 40 А |
| Номинальный ток расцепителяданные поставщика | 30-40 А |
| Описание полюсовданные поставщика | 3P |
| Тип управленияданные поставщика | поворотная ручка |
| Ток срабатывания электромагнитного расцепданные поставщика | 560-560 А |
| Частота сетиданные поставщика | 50/60 Гц в соответствии с IEC 60947-4-1 |
| Чувствительность к обрыву фазыданные поставщика | Да в соответствии с IEC 60947-4-1 в единицах производителя |
Материалы и конструкция 2
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с IEC 60947-1 |
|---|---|
| Цветданные поставщика | темно серый |
Монтаж и подключение 2
| Прямой разъемданные поставщика | без |
|---|---|
| Способ установкиданные поставщика | 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws) |
Механические характеристики 1
| Момент затяжкиданные поставщика | 6 Н·м в шины M6 6 Н·м в клеммы с кольцевыми наконечниками M6 |
|---|
Классификация и назначение 8
| Тип расцепителяEF007007 | Термомагнитный |
|---|---|
| Категория примененияданные поставщика | AC-3 в соответствии с IEC 60947-4-1 |
| Область примененияданные поставщика | двигатель |
| Серияданные поставщика | TeSys GV3 TeSys TeSys Deca |
| Стандартное применениеданные поставщика | непрерывная в соответствии с IEC 60947-4-1 |
| Стандартыданные поставщика | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
| Тип продуктаданные поставщика | Автоматический выключатель |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 17
| С интегрированным вспомогат переклEF001387 | Да |
|---|---|
| С встроенным расцепителем пониж-го напряжEF001390 | Да |
| С термозащитойEF006233 | Нет |
| Номин откл способность Icu при 400 В ACEF007049 | 50 кА |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 560...560 А |
| Конструкция прибораEF008240 | Комплектное устройство в корпусе |
| номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика | 100 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 400/415 В Переменный ток 50/60 Гц в соответствии с IEC |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | GV3P |
| Краткое название устройстваданные поставщика | GV3P |
| Наименование продуктаданные поставщика | TeSys GV3 TeSys Deca |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ в соответствии с IEC 60947-2 |
| Отключающая способностьданные поставщика | 100 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 690 В Переменный ток 50/60 Гц в соответств |
| Рабочее положениеданные поставщика | любое положение |
| Сертификатыданные поставщика | CCC EAC BV LROS (Lloyds register of shipping) DNV-GL ABS UL CSA UKCA ATEX |
| Технология расцепителяданные поставщика | термомагнитный |
| Условия эксплуатацииданные поставщика | в соответствии с IACS E10 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 55 мм |
|---|---|
| ВысотаEF000040 | 132 мм |
| ГлубинаEF000049 | 136 мм |
| Вес неттоданные поставщика | 0.96 кг |
| Рабочая высотаданные поставщика | 3000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.145 × 0.065 × 0.16 м | 0.908 | 0.001508 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.145 × 0.065 × 0.16 м
- Вес, кг
- 0.908
- Объём, м³
- 0.001508
- EAN / GTIN
