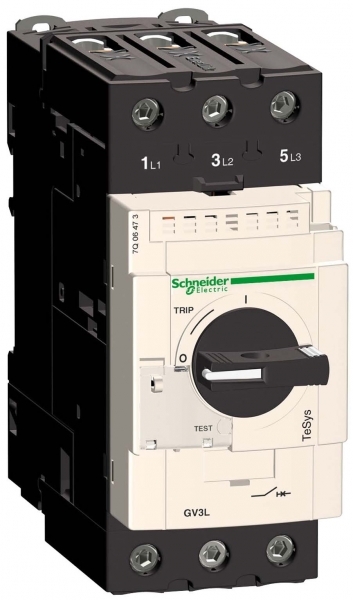

Автомат с магн. расцеп. 50А (винт. заж.)

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Автомат с магн. расцеп. 50А (винт. заж.)

Артикул: GV3L50 Класс: Автоматический выключатель (автомат) защиты двигателя EC000074 Серия: TeSys GV3 TeSys EAN: 43389119405452 Обновлено: 26.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу GV3L50.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина55 мм
Высота132 мм
Глубина136 мм
Номин. коммутируем. мощность при AC-3, 400 В22 кВт
Номин продолжительный ток Iu50 А
Номин раб напряжение690...690 В

Замены и аналоги

Описание и назначение

  • Автоматический выключатель GV3 серии TeSys Schneider Electric с электромагнитным расцепителем
  • 3-полюсный
  • номинальный ток 50 А
  • уставка защиты от КЗ Ii = 700 А( - 20%)
  • монтаж - на рейку или монтажную плату
  • способ управления - поворотная рукоятка
  • крепление - винтовые зажимы
  • ВхШхГ - 132х55х136 мм.
  • Преимущества: Надежное и безопасное подключение на долгое время, Гибкость
  • Применения: Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000074.

Условия эксплуатации и безопасность 8

Степень защиты - IP IP20
Механическая износостойкостьданные поставщика 50000 циклы
Механическая стойкостьданные поставщика удары: 15 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27 удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27 вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC
Огнестойкостьданные поставщика 960 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ikданные поставщика IK09
Температура окружающей среды при храненииданные поставщика -40-80 °C
Электрическая износостойкостьданные поставщика 50000 циклы для AC-3 в 415 V

Электрические и световые параметры 18

Номин. коммутируем. мощность при AC-3, 400 В 22 кВт
Номин продолжительный ток Iu 50 А
Количество полюсов 3
Номин раб напряжение 690...690 В
Тип подключения силовой электрич цепи Винтовое соединение
Тип элемента управления Кнопка/ручка поворотная
Номин. коммутируем. мощность при AC-3, 230 В 15 кВт
Чувствительность к обрыву фазы Нет
Максимальная частота коммутацииданные поставщика 25 цикл/ч
Мощность двигателя, квтданные поставщика 22-22 кВт в 400/415 V Переменный ток 50/60 Гц 30-30 кВт в 500 V Переменный ток 50/60 Гц 45-45 кВт в 690 V Переменный ток 50/60 Гц
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика 50 А
Описание полюсовданные поставщика 3P
Тип управленияданные поставщика поворотная ручка
Ток срабатывания электромагнитного расцепителяданные поставщика 700-700 А
Частота сетиданные поставщика 50/60 Гц

Материалы и конструкция 2

Защитное исполнениеданные поставщика TH
Соответствие требованиям по изоляцииданные поставщика да в соответствии с МЭК 60947-1

Монтаж и подключение 3

Прямой разъемданные поставщика без
Соединения – клеммыданные поставщика соединители EverLink с винтами BTR 1 кабель(и) 1-35 мм² жесткий кабель соединители EverLink с винтами BTR 2 кабель(и) 1-25 мм² жесткий кабель соединители EverLink с винтами BTR 1 кабель(и) 1-35 мм² Ги
Способ установкиданные поставщика 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)

Механические характеристики 1

Момент затяжкиданные поставщика 5 Н-м в соединители EverLink с винтами BTR 25-25 мм² 8 Н-м в соединители EverLink с винтами BTR 35-35 мм²

Классификация и назначение 7

Тип расцепителя Магнитный
Информация о ремонтопригодностиданные поставщика Подлежит замене
Категория примененияданные поставщика категория А в соответствии с IEC 60947-2 AC-3 в соответствии с IEC 60947-4-1
Область примененияданные поставщика двигатель
Стандартыданные поставщика EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика Переменный ток

Прочие характеристики 15

С интегрированным вспомогат перекл Да
С встроенным расцепителем пониж-го напряж Да
С термозащитой Да
Номин откл способность Icu при 400 В AC 50 кА
Диап регул без заде сраб расцеп короткого замык 700...700 А
Конструкция прибора Комплектное устройство в корпусе
номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика 100 % в 230/240 V Переменный ток 50/60 Гц 100 % в 400/415 V Переменный ток 50/60 Гц 100 % в 440 V Переменный ток 50/60 Гц 50 % в 500 V Переменный ток 50/60 Гц 50 % в 690 V Переменный ток 50/60 Гц
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика GV3L
Краткое название устройстваданные поставщика GV3L
Наименование продуктаданные поставщика TeSys GV3
Отключающая способностьданные поставщика 100 кА Icu в 230/240 V Переменный ток 50/60 Гц 50 кА Icu в 440 V Переменный ток 50/60 Гц 12 кА Icu в 500 V Переменный ток 50/60 Гц 6 кА Icu в 690 V Переменный ток 50/60 Гц 50 кА Icu в 400/415 V Переме
Рабочее положениеданные поставщика любое положение
Сертификатыданные поставщика IECEE CB Scheme UL CSA CCC EAC ABS LROS (Lloyds register of shipping) DNV-GL BV
Технология расцепителяданные поставщика магнитный

Размеры и упаковка

Изделие

Ширина 55 мм
Высота 132 мм
Глубина 136 мм
Вес неттоданные поставщика 0.96 кг
Рабочая высотаданные поставщика 0...3000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Контейнер 60 шт. 0.8 × 0.6 × 0.75 м 73.06 0.36 43389119405452

  • Контейнер

    В упаковке
    60 шт.
    Габариты
    0.8 × 0.6 × 0.75 м
    Вес, кг
    73.06
    Объём, м³
    0.36
    EAN / GTIN
    43389119405452
