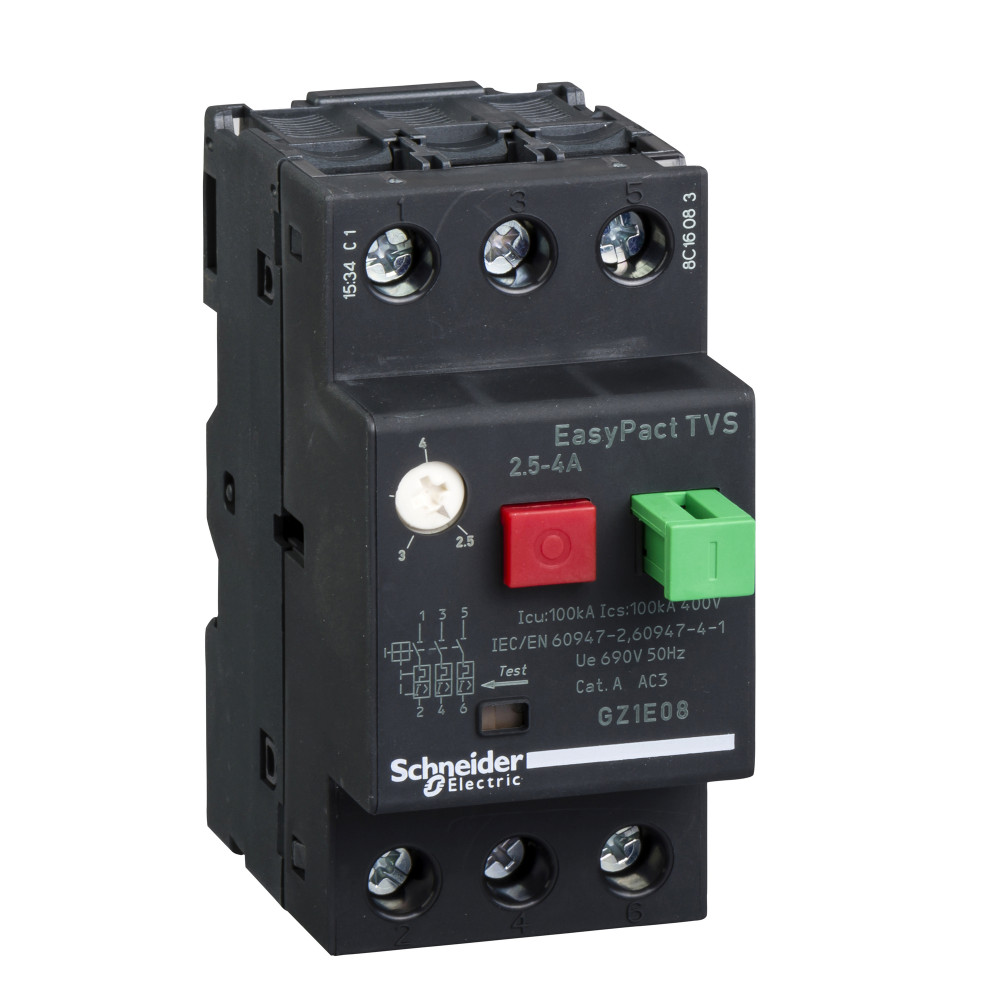

АВТ. ВЫКЛЮЧАТЕЛЬ 2,5-4A

Изображение может отличаться от конкретного исполнения.

Schneider Electric

АВТ. ВЫКЛЮЧАТЕЛЬ 2,5-4A

Артикул: GZ1E08 ETIM-класс: EC000074 Обновлено: 13.05.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина44.5 мм
Высота89 мм
Глубина78 мм
Номин. коммутируем. мощность при AC-3, 400 В1.5 кВт
Номин продолжительный ток Iu4 А
Номин раб напряжение690...690 В
Диапазон уставки тока расцепления2.5...4 А
Номин. коммутируем. мощность при AC-3, 230 В0.75 кВт

Описание и назначение

<p>Автоматический выключатель EasyPact GZ1 Schneider Electric, 3-полюсный, Icu = 100 kA/400 В<br /> - расцепитель с защитой от перегрузки и КЗ<br /> - диапазон уставок защиты от перегрузки 2,5-4 А<br /> - уставка защиты от КЗ Id = 51 А( - 20%)<br />- способ управления - кнопки<br /> - исполнение - стационарный<br /> - с передними присоединениями<br /> - монтаж - на симметричную, несимметричную или комбинированную рейку<br /> - ВхШхГ - 44х88х74 мм.<br />Преимущества: Серия EasyPact TVS предлагает оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения и расширенную гибкость. <br />Применения: предназначены для стандартного применения<br /></p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474 IP20
Механическая износостойкостьданные поставщика 100000 циклы
Огнестойкостьданные поставщика 960 °C в соответствии с IEC 60695-2-1
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-80 °C
Электрическая износостойкостьданные поставщика 100000 циклы для AC-3

Электрические и световые параметры 19

Номин. коммутируем. мощность при AC-3, 400 ВEF001364 1.5 кВт
Номин продолжительный ток IuEF001389 4 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 690...690 В
Диапазон уставки тока расцепленияEF002336 2.5...4 А
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Кнопка нажимная
Номин. коммутируем. мощность при AC-3, 230 ВEF007025 0.75 кВт
Чувствительность к обрыву фазыEF007400 Да
Максимальная частота коммутацииданные поставщика 25 цикл/ч
Мощность двигателя, квтданные поставщика 0.75-0.75 кВт в 230 В переменный ток 50/60 Гц 1.5-1.5 кВт в 400 В переменный ток 50/60 Гц 1.5-1.5 кВт в 440 В переменный ток 50/60 Гц 2.2-2.2 кВт в 500 В переменный ток 50/60 Гц 3-3 кВт в 690 В переме
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с МЭК 60947-2
Номинальное напряжение изоляцииданные поставщика 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
номинальное рабочее напряжениеданные поставщика 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Описание полюсовданные поставщика 3P
Рассеиваемая мощностьданные поставщика 2.5 Вт (на полюс)
Тип управленияданные поставщика кнопка
Ток срабатывания электромагнитного расцепданные поставщика 51-51 А
Частота сетиданные поставщика 50/60 Гц в соответствии с МЭК 60947-2

Материалы и конструкция 4

Защитное исполнениеданные поставщика TH
Исполнение монтажаданные поставщика защелками винтами
Соответствие требованиям по изоляцииданные поставщика да в соответствии с МЭК 60947-1 приложение 7.1.6
Цветданные поставщика серый (RAL 7011)

Монтаж и подключение 3

Положение монтажаданные поставщика любое положение
Соединения – клеммыданные поставщика винтовой зажим 2 1-6 мм² - жесткость кабеля: жесткий кабель винтовой зажим 2 1.5-6 мм² - жесткость кабеля: гибкий Без наконечника винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий С кабельным наконе
Способ монтажаданные поставщика рейка

Классификация и назначение 8

Тип расцепителяEF007007 Термомагнитный
Категория примененияданные поставщика AC-3
Область примененияданные поставщика двигатель
Серияданные поставщика EasyPact
Стандартыданные поставщика IEC 60947-4 МЭК 60947-2
Тип выключателяданные поставщика Icu: &gt;= 100 kA в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 Icu: &gt;= 100 kA в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 Icu: &gt;= 100 kA в 440 В переменн
Тип продуктаданные поставщика автоматический выключатель
Тип сетиданные поставщика переменный ток

Прочие характеристики 12

С интегрированным вспомогат переклEF001387 Да
С встроенным расцепителем пониж-го напряжEF001390 Да
С термозащитойEF006233 Нет
Номин откл способность Icu при 400 В ACEF007049 100 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 51...51 А
Конструкция прибораEF008240 Комплектное устройство в корпусе
номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика 100 % в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 440 В переменный ток 50/60 Гц в соответствии с МЭК
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика 2.5-4 А
Краткое название устройстваданные поставщика GZ1E
Наименование продуктаданные поставщика EasyPact TVS
Технология расцепителяданные поставщика термомагнитный

Размеры и упаковка

Изделие

ШиринаEF000008 44.5 мм
ВысотаEF000040 89 мм
ГлубинаEF000049 78 мм
Вес неттоданные поставщика 0.26 кг
Рабочая высотаданные поставщика 2000 м
