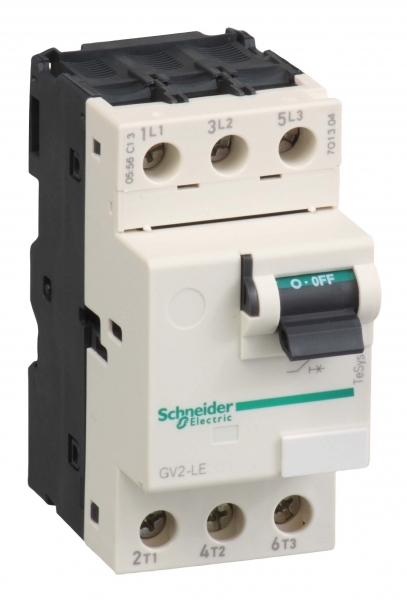

АВТ. ВЫКЛ. С МАГН. РАСЦЕП.2,5A,КНОП.УПР

Изображение может отличаться от конкретного исполнения.

Schneider Electric

АВТ. ВЫКЛ. С МАГН. РАСЦЕП.2,5A,КНОП.УПР

Артикул: GV2LE07 ETIM-класс: EC000074 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина45 мм
Высота89 мм
Глубина78.5 мм
Номин. коммутируем. мощность при AC-3, 400 В1.1 кВт
Номин продолжительный ток Iu2.5 А
Номин раб напряжение690...690 В
Номин. коммутируем. мощность при AC-3, 230 В0.37 кВт
Номин откл способность Icu при 400 В AC100 кА

Описание и назначение

<p>Автоматический выключатель с магнитным расцепителем 2,5А,кнопочное управление. диапазон: TeSys<br /> - наименование изделия: TeSys GV2<br /> - краткое название устройства: GV2LE<br /> - тип устройства или его аксессуаров: автоматический выключатель<br />Преимущества: Мы по-прежнему предоставляем информацию об изделиях, выпускавшихся ранее, независимо от их наличия в продаже или обеспечения технической поддержки на данный момент. <br />Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Степень защиты - IPEF005474 IP20
Механическая износостойкостьданные поставщика 100000 циклы
Механическая стойкостьданные поставщика удары: 30 g (ном.) в соответствии с IEC 60068-2-27 вибрации: 5 g (ном.), 5...150 Гц в соответствии с IEC 60068-2-6
Огнестойкостьданные поставщика 960 °C в соответствии с IEC 60695-2-1
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ikданные поставщика IK04
Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-80 °C
Электрическая износостойкостьданные поставщика 100000 циклы для AC-3 в 415 В

Электрические и световые параметры 18

Номин. коммутируем. мощность при AC-3, 400 ВEF001364 1.1 кВт
Номин продолжительный ток IuEF001389 2.5 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 690...690 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
Номин. коммутируем. мощность при AC-3, 230 ВEF007025 0.37 кВт
Чувствительность к обрыву фазыEF007400 Нет
Максимальная частота коммутацииданные поставщика 40 цикл/ч
Мощность двигателя, квтданные поставщика 0.75-0.75 кВт в 400/415 В Переменный ток 50/60 Гц 1.1-1.1 кВт в 500 В Переменный ток 50/60 Гц 1.5-1.5 кВт в 690 В Переменный ток 50/60 Гц 1.1-1.1 кВт в 400/415 В Переменный ток 50/60 Гц
Мощность, рассеиваемая одним полюсомданные поставщика 1.8 Вт
Номинальное напряжение изоляцииданные поставщика 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика 2.5 А
Описание полюсовданные поставщика 3P
Тип управленияданные поставщика рычаг управления
Ток срабатывания электромагнитного расцепданные поставщика 33.5-33.5 А
Частота сетиданные поставщика 50/60 Гц в соответствии с IEC 60947-2

Материалы и конструкция 1

Соответствие требованиям по изоляцииданные поставщика да в соответствии с IEC 60947-1

Монтаж и подключение 2

Прямой разъемданные поставщика без
Способ установкиданные поставщика 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with adaptor plate)

Механические характеристики 1

Момент затяжкиданные поставщика 1.7 Н·м в винтовой зажим

Классификация и назначение 8

Тип расцепителяEF007007 Магнитный
Категория примененияданные поставщика категория А в соответствии с IEC 60947-2 AC-3 в соответствии с IEC 60947-4-1
Область примененияданные поставщика двигатель
Серияданные поставщика TeSys GV2 TeSys
Стандартное применениеданные поставщика непрерывная в соответствии с IEC 60947-4-1
Стандартыданные поставщика UL 60947-4-1 EN/IEC 60947-2
Тип продуктаданные поставщика Автоматический выключатель
Тип сетиданные поставщика Переменный ток

Прочие характеристики 17

С интегрированным вспомогат переклEF001387 Да
С встроенным расцепителем пониж-го напряжEF001390 Да
С термозащитойEF006233 Да
Номин откл способность Icu при 400 В ACEF007049 100 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 33.5...33.5 А
Конструкция прибораEF008240 Комплектное устройство в корпусе
номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика 100 % в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 В Переменный ток 50/60 Гц в соответствии с IEC 609
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика GV2LE
Краткое название устройстваданные поставщика GV2LE
Наименование продуктаданные поставщика TeSys GV2
номинальное импульсное выдерживаемое наданные поставщика 6 кВ в соответствии с IEC 60947-2
Отключающая способностьданные поставщика 100 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 400/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 440 В Переменный ток 50/60 Гц в соо
Рабочее положениеданные поставщика любое положение
Сертификатыданные поставщика CCC EAC BV RINA UL UKCA
Технология расцепителяданные поставщика магнитный
Условия эксплуатацииданные поставщика в соответствии с IACS E10

Размеры и упаковка

Изделие

ШиринаEF000008 45 мм
ВысотаEF000040 89 мм
ГлубинаEF000049 78.5 мм
Вес неттоданные поставщика 0.33 кг
Рабочая высотаданные поставщика 0...2000 м
