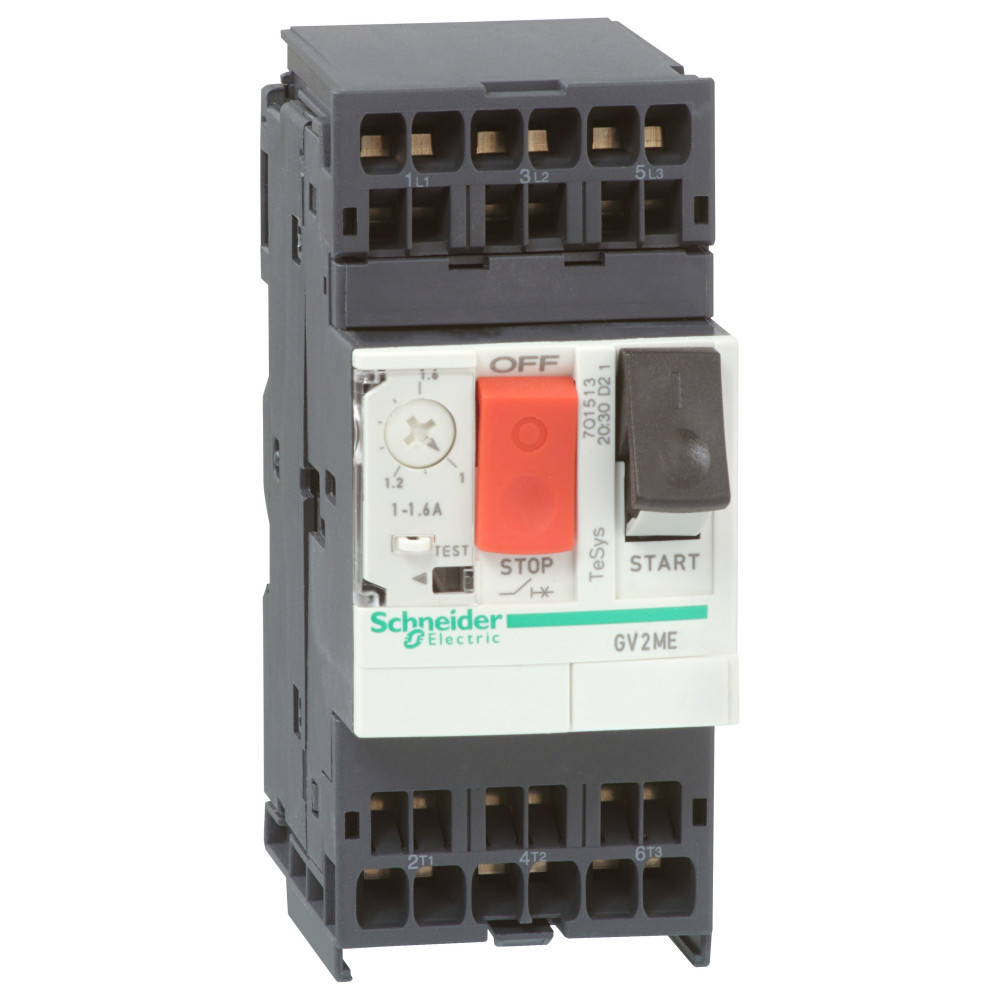

АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 9-14А ПРУЖ.

Изображение может отличаться от конкретного исполнения.

Schneider Electric

АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 9-14А ПРУЖ.

Артикул: GV2ME163 ETIM-класс: EC000074 Обновлено: 23.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина44.5 мм
Высота101 мм
Глубина78.2 мм
Номин. коммутируем. мощность при AC-3, 400 В5.5 кВт
Номин продолжительный ток Iu14 А
Номин раб напряжение690...690 В
Диапазон уставки тока расцепления9...14 А
Номин. коммутируем. мощность при AC-3, 230 В3 кВт

Описание и назначение

<p>GV2 АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 9-14А ПРУЖИННЫЙ ЗАЖИМ. диапазон: TeSys<br /> - наименование изделия: TeSys GV2<br /> - краткое название устройства: GV2ME<br /> - тип устройства или его аксессуаров: автоматический выключатель<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474 IP20
Механическая износостойкостьданные поставщика 100000 циклы
Огнестойкостьданные поставщика 960 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ikданные поставщика IK04
Степень защиты ipданные поставщика N/A в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-80 °C
Электрическая износостойкостьданные поставщика 100000 циклы для AC-3 в 440 V

Электрические и световые параметры 23

Номин. коммутируем. мощность при AC-3, 400 ВEF001364 5.5 кВт
Номин продолжительный ток IuEF001389 14 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 690...690 В
Диапазон уставки тока расцепленияEF002336 9...14 А
Тип подключения силовой электрич цепиEF006819 Соединение с пружинным зажимом
Тип элемента управленияEF006976 Кнопка нажимная
Номин. коммутируем. мощность при AC-3, 230 ВEF007025 3 кВт
Чувствительность к обрыву фазыEF007400 Нет
условный тепловой ток на открытом воздухеданные поставщика 14 А в соответствии с IEC 60947-4-1
Максимальная частота коммутацииданные поставщика 25 цикл/ч
Мощность двигателя, квтданные поставщика 5.5-5.5 кВт в 400/415 V Переменный ток 50/60 Гц 7.5-7.5 кВт в 500 V Переменный ток 50/60 Гц
Мощность, рассеиваемая одним полюсомданные поставщика 2.5 Вт
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика 14 А
Номинальный ток расцепителяданные поставщика 9-14 А
Описание полюсовданные поставщика 3P
Тип управленияданные поставщика кнопка
Ток срабатывания электромагнитного расцепителяданные поставщика 170-170 А
Частота сетиданные поставщика 50/60 Гц в соответствии с IEC 60947-4-1
Чувствительность к обрыву фазыданные поставщика Да в соответствии с IEC 60947-4-1 в единицах производителя

Материалы и конструкция 2

Защитное исполнениеданные поставщика TH
Соответствие требованиям по изоляцииданные поставщика да в соответствии с МЭК 60947-1

Монтаж и подключение 2

Прямой разъемданные поставщика без
Способ установкиданные поставщика 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with adaptor plate)

Классификация и назначение 8

Тип расцепителяEF007007 Термомагнитный
Категория примененияданные поставщика AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2
Область примененияданные поставщика двигатель
Серияданные поставщика TeSys GV2 TeSys
Стандартное применениеданные поставщика непрерывная в соответствии с IEC 60947-4-1
Стандартыданные поставщика EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика Переменный ток

Прочие характеристики 15

С интегрированным вспомогат переклEF001387 Да
С встроенным расцепителем пониж-го напряжEF001390 Да
С термозащитойEF006233 Нет
Номин откл способность Icu при 400 В ACEF007049 15 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 170...170 А
Конструкция прибораEF008240 Комплектное устройство в корпусе
номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика 100 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 75 % в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 75 % в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика GV2ME
Краткое название устройстваданные поставщика GV2ME
Наименование продуктаданные поставщика TeSys GV2
Отключающая способностьданные поставщика 100 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 3 кА Icu в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА Icu в 400/415 V Переменный ток 50/60 Гц в соотве
Рабочее положениеданные поставщика любое положение
Сертификатыданные поставщика IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL RINA
Технология расцепителяданные поставщика термомагнитный

Размеры и упаковка

Изделие

ШиринаEF000008 44.5 мм
ВысотаEF000040 101 мм
ГлубинаEF000049 78.2 мм
Вес неттоданные поставщика 0.28 кг
Рабочая высотаданные поставщика 2000 м
