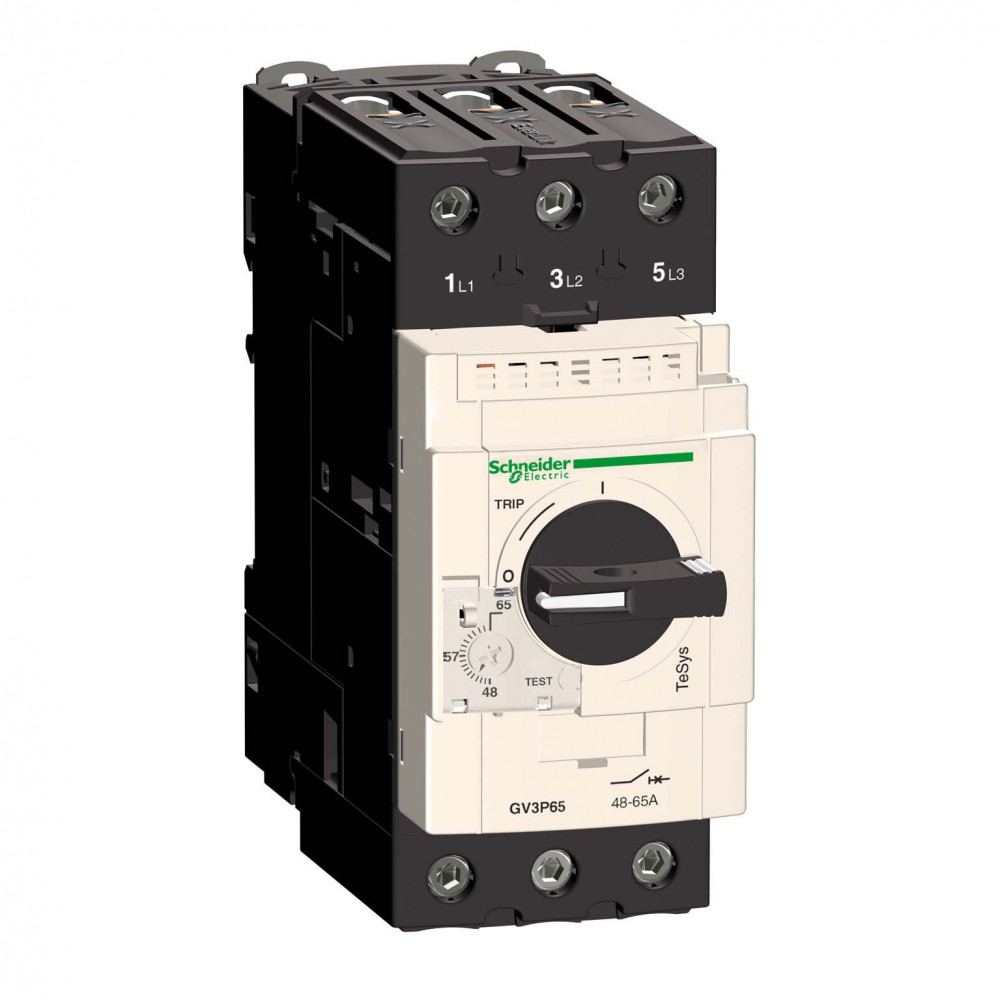

АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 65А ВИНТ.ЗАЖ.

Изображение может отличаться от конкретного исполнения.

Schneider Electric

АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 65А ВИНТ.ЗАЖ.

Артикул: GV3P65 ETIM-класс: EC000074 EAN: 43389119405414 EAN: 3389119405416 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина55 мм
Высота132 мм
Глубина136 мм
Номин. коммутируем. мощность при AC-3, 400 В30 кВт
Номин продолжительный ток Iu65 А
Номин раб напряжение690...690 В
Диапазон уставки тока расцепления48...65 А
Номин. коммутируем. мощность при AC-3, 230 В18.5 кВт

Описание и назначение

<p>Автоматический выключатель GV3 серии TeSys Schneider Electric с комбинированным расцепителем<br /> - 3-полюсный<br /> - номинальный ток 48-65 А<br /> - уставка защиты от КЗ Ii = 910 А( - 20%)<br /> - монтаж - на рейку или монтажную плату<br /> - способ управления - поворотная рукоятка<br /> - крепление - винтовые зажимы<br /> - ВхШхГ - 132х55х136 мм.<br />Преимущества: Надежное и безопасное подключение на долгое время, Гибкость <br />Применения: Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1. <br /></p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474 IP20
Механическая износостойкостьданные поставщика 50000 циклы
Огнестойкостьданные поставщика 960 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ikданные поставщика IK09
Степень защиты ipданные поставщика N/A в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-80 °C
Электрическая износостойкостьданные поставщика 50000 циклы для AC-3 в 440 V In

Электрические и световые параметры 23

Номин. коммутируем. мощность при AC-3, 400 ВEF001364 30 кВт
Номин продолжительный ток IuEF001389 65 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 690...690 В
Диапазон уставки тока расцепленияEF002336 48...65 А
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Кнопка/ручка поворотная
Номин. коммутируем. мощность при AC-3, 230 ВEF007025 18.5 кВт
Чувствительность к обрыву фазыEF007400 Нет
условный тепловой ток на открытом воздухеданные поставщика 65 А в соответствии с IEC 60947-4-1
Максимальная частота коммутацииданные поставщика 25 цикл/ч
Мощность двигателя, квтданные поставщика 55-55 кВт в 690 V Переменный ток 50/60 Гц 45-45 кВт в 500 V Переменный ток 50/60 Гц 30-30 кВт в 400/415 V Переменный ток 50/60 Гц
Мощность, рассеиваемая одним полюсомданные поставщика 8 Вт
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика 65 А
Номинальный ток расцепителяданные поставщика 48-65 А
Описание полюсовданные поставщика 3P
Тип управленияданные поставщика поворотная ручка
Ток срабатывания электромагнитного расцепителяданные поставщика 910-910 А
Частота сетиданные поставщика 50/60 Гц в соответствии с IEC 60947-4-1
Чувствительность к обрыву фазыданные поставщика Да в соответствии с IEC 60947-4-1 в единицах производителя

Материалы и конструкция 2

Защитное исполнениеданные поставщика TH
Соответствие требованиям по изоляцииданные поставщика да в соответствии с МЭК 60947-1

Монтаж и подключение 2

Прямой разъемданные поставщика без
Способ установкиданные поставщика 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)

Механические характеристики 1

Момент затяжкиданные поставщика 5 Н-м в соединители EverLink с винтами BTR 25-25 мм² 8 Н-м в соединители EverLink с винтами BTR 35-35 мм²

Классификация и назначение 8

Тип расцепителяEF007007 Термомагнитный
Категория примененияданные поставщика AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2
Область примененияданные поставщика двигатель
Серияданные поставщика TeSys GV3 TeSys
Стандартное применениеданные поставщика непрерывная в соответствии с IEC 60947-4-1
Стандартыданные поставщика EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика Переменный ток

Прочие характеристики 15

С интегрированным вспомогат переклEF001387 Да
С встроенным расцепителем пониж-го напряжEF001390 Да
С термозащитойEF006233 Нет
Номин откл способность Icu при 400 В ACEF007049 50 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 910...910 А
Конструкция прибораEF008240 Комплектное устройство в корпусе
номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика 100 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 400/415 V Переменный ток 50/60 Гц в соответствии с IEC
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика GV3P
Краткое название устройстваданные поставщика GV3P
Наименование продуктаданные поставщика TeSys GV3
Отключающая способностьданные поставщика 100 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 690 V Переменный ток 50/60 Гц в соответств
Рабочее положениеданные поставщика любое положение
Сертификатыданные поставщика IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS
Технология расцепителяданные поставщика термомагнитный

Размеры и упаковка

Изделие

ШиринаEF000008 55 мм
ВысотаEF000040 132 мм
ГлубинаEF000049 136 мм
Вес неттоданные поставщика 0.96 кг
Рабочая высотаданные поставщика 3000 м

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.146 × 0.065 × 0.16 м 1.016 0.0015184 3389119405416
Контейнер 120 шт. 0.8 × 0.6 × 0.75 м 134.92 0.36 43389119405414

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.146 × 0.065 × 0.16 м
    Вес, кг
    1.016
    Объём, м³
    0.0015184
    EAN / GTIN
    3389119405416

  • Контейнер

    В упаковке
    120 шт.
    Габариты
    0.8 × 0.6 × 0.75 м
    Вес, кг
    134.92
    Объём, м³
    0.36
    EAN / GTIN
    43389119405414
