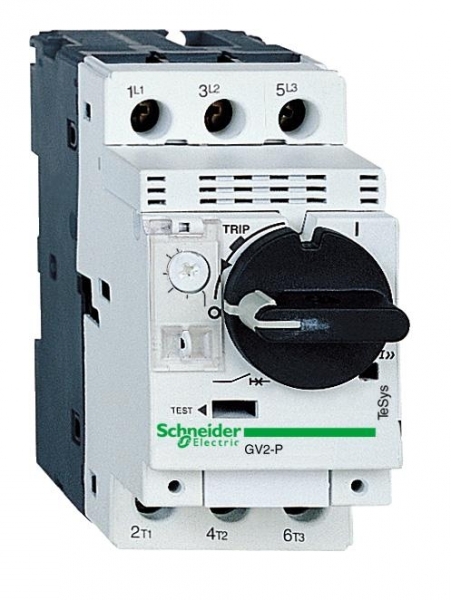

АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 1,6-2,5А

Изображение может отличаться от конкретного исполнения.

Schneider Electric

АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 1,6-2,5А

Артикул: GV2P07 ETIM-класс: EC000074 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина44.5 мм
Высота89 мм
Глубина97 мм
Номин. коммутируем. мощность при AC-3, 400 В0.75 кВт
Номин продолжительный ток Iu2.5 А
Номин раб напряжение690...690 В
Диапазон уставки тока расцепления1.6...2.5 А
Номин. коммутируем. мощность при AC-3, 230 В0.37 кВт

Описание и назначение

<p>Автоматический выключатель GV2 серии TeSys Schneider Electric с комбинированным расцепителем<br /> - 3-полюсный<br /> - номинальный ток 1,6-2,5 А<br /> - уставка защиты от КЗ Ii = 33,5 А( 20%)<br /> - монтаж на рейку или монтажную плату<br /> - способ управления - поворотная рукоятка<br /> - крепление - винтовые зажимы<br /> - ВхШхГ - 89х45х97 мм.<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.<br /></p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474 IP20
Механическая износостойкостьданные поставщика 100000 циклы
Огнестойкостьданные поставщика 960 °C в соответствии с IEC 60695-2-1
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ikданные поставщика IK04
Степень защиты ipданные поставщика IP20 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-80 °C
Электрическая износостойкостьданные поставщика 100000 циклы для AC-3 в 440 V

Электрические и световые параметры 22

Номин. коммутируем. мощность при AC-3, 400 ВEF001364 0.75 кВт
Номин продолжительный ток IuEF001389 2.5 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 690...690 В
Диапазон уставки тока расцепленияEF002336 1.6...2.5 А
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Кнопка/ручка поворотная
Номин. коммутируем. мощность при AC-3, 230 ВEF007025 0.37 кВт
Чувствительность к обрыву фазыEF007400 Нет
условный тепловой ток на открытом воздухеданные поставщика 2.5 А в соответствии с IEC 60947-4-1
Максимальная частота коммутацииданные поставщика 25 цикл/ч
Мощность двигателя, квтданные поставщика 0.75-0.75 кВт в 400/415 V переменный ток 50/60 Гц 1.1-1.1 кВт в 500 V переменный ток 50/60 Гц 1.5-1.5 кВт в 690 V переменный ток 50/60 Гц
Мощность, рассеиваемая одним полюсомданные поставщика 2.5 Вт
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика 2.5 А
Номинальный ток расцепителяданные поставщика 1.6-2.5 А
Описание полюсовданные поставщика 3P
Ток срабатывания электромагнитного расцепителяданные поставщика 33.5-33.5 А
Частота сетиданные поставщика 50/60 Гц в соответствии с IEC 60947-4-1
Чувствительность к обрыву фазыданные поставщика Да в соответствии с IEC 60947-4-1 в единицах производителя

Материалы и конструкция 2

Защитное исполнениеданные поставщика TH
Соответствие требованиям по изоляцииданные поставщика Да в соответствии с IEC 60947-1

Монтаж и подключение 3

Прямой разъемданные поставщика без
Соединения – клеммыданные поставщика винтовой зажим 2 кабель(и) 1-6 мм² жесткий кабель винтовой зажим 2 кабель(и) 1.5-6 мм² гибкий без наконечника винтовой зажим 2 кабель(и) 1-4 мм² гибкий с кабельным наконечником
Способ установкиданные поставщика 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 2 x M4 screws)

Механические характеристики 1

Момент затяжкиданные поставщика 1.7 Н-м в винтовой зажим

Классификация и назначение 11

Тип расцепителяEF007007 Термомагнитный
Информация об исключениях по регламенту rohsданные поставщика да
Категория примененияданные поставщика AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2
Область примененияданные поставщика двигатель
Серияданные поставщика TeSys
Серия продуктаданные поставщика TeSys GV2
Стандартное применениеданные поставщика непрерывная в соответствии с IEC 60947-4-1
Стандартыданные поставщика EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
Тип приводаданные поставщика поворотная ручка
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика переменный ток

Прочие характеристики 23

С интегрированным вспомогат переклEF001387 Да
С встроенным расцепителем пониж-го напряжEF001390 Да
С термозащитойEF006233 Нет
Номин откл способность Icu при 400 В ACEF007049 100 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 33.5...33.5 А
Конструкция прибораEF008240 Комплектное устройство в корпусе
номинальная предельная наибольшая отключающая способность (на к.з.)данные поставщика 100 % в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 609
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует
Код совместимостиданные поставщика GV2P
Краткое название устройстваданные поставщика GV2P
Наименование продуктаданные поставщика TeSys GV2
Не содержит ртутиданные поставщика да
Отключающая способностьданные поставщика 100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 440 V переменный ток 50/60 Гц в соо
Профиль кругооборотаданные поставщика N/A
Рабочее положениеданные поставщика любое положение
Регламент reachданные поставщика Содержание особо опасных веществ превышает пороговую величину
Регламент rohs китаяданные поставщика Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сертификатыданные поставщика IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL RINA
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Технология расцепителяданные поставщика термомагнитный
Экологическая отчетнстьданные поставщика ENVPEP121004EN

Размеры и упаковка

Изделие

ШиринаEF000008 44.5 мм
ВысотаEF000040 89 мм
ГлубинаEF000049 97 мм
Рабочая высотаданные поставщика 2000 м
