КОНТАКТОР.3Р,9A,НО+НЗ,24V50ГЦ.
Systeme Electric · артикул LC1D09B7
Изображение может отличаться от конкретного исполнения.
Schneider Electric

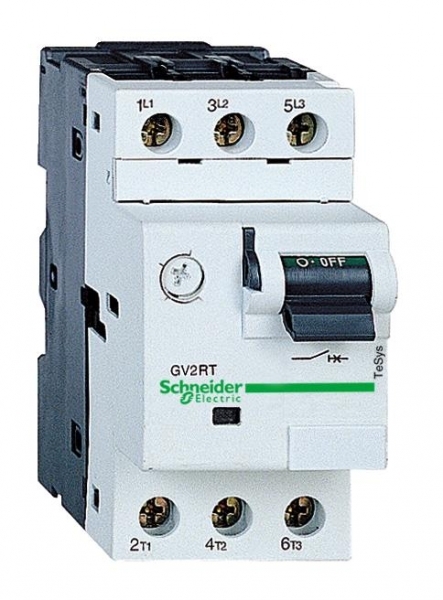

АВТ. ВЫКЛ С КОМБ. РАСЦЕП.0,40-0,63А
ИсточникКаталог Systeme Electric
КлассификацияEC000074
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина45 мм
Высота89 мм
Глубина78.5 мм
Номин. коммутируем. мощность при AC-3, 400 В0.18 кВт
Номин продолжительный ток Iu0.63 А
Номин раб напряжение690...690 В
Диапазон уставки тока расцепления0.4...0.63 А
Номин. коммутируем. мощность при AC-3, 230 В0.09 кВт
Описание и назначение
<p>GV2 Автоматический выключатель с комбинированным расцеплением 0,40-0,63А. диапазон: TeSys<br /> - наименование изделия: TeSys GV2<br /> - краткое название устройства: GV2RT<br /> - тип устройства или его аксессуаров: автоматический выключатель<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 100000 циклы |
| Огнестойкостьданные поставщика | 960 °C в соответствии с МЭК 60695-2-1 |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C |
| Степень защиты ikданные поставщика | IK04 |
| Степень защиты ipданные поставщика | N/A в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы для AC-3 в 440 V |
Электрические и световые параметры 22
| Номин. коммутируем. мощность при AC-3, 400 ВEF001364 | 0.18 кВт |
|---|---|
| Номин продолжительный ток IuEF001389 | 0.63 А |
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 690...690 В |
| Диапазон уставки тока расцепленияEF002336 | 0.4...0.63 А |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| Номин. коммутируем. мощность при AC-3, 230 ВEF007025 | 0.09 кВт |
| Чувствительность к обрыву фазыEF007400 | Нет |
| условный тепловой ток на открытом воздухеданные поставщика | 0.63 А в соответствии с IEC 60947-4-1 |
| Максимальная частота коммутацииданные поставщика | 25 цикл/ч |
| Мощность двигателя, квтданные поставщика | 0.12-0.12 кВт в 400/415 V Переменный ток 50/60 Гц защита двигателя, высокий пиковый ток 0.18-0.18 кВт в 400/415 V Переменный ток 50/60 Гц защита двигателя, высокий пиковый ток 0.18-0.18 кВт в 440 V Пе |
| Мощность, рассеиваемая одним полюсомданные поставщика | 2.5 Вт |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальный токданные поставщика | 0.63 А |
| Номинальный ток расцепителяданные поставщика | 0.4-0.63 А |
| Описание полюсовданные поставщика | 3P |
| Тип управленияданные поставщика | тумблер |
| Ток срабатывания электромагнитного расцепителяданные поставщика | 13-13 А |
| Частота сетиданные поставщика | 50/60 Гц в соответствии с IEC 60947-4-1 |
Материалы и конструкция 2
| Защитное исполнениеданные поставщика | TH |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с МЭК 60947-1 |
Монтаж и подключение 2
| Прямой разъемданные поставщика | без |
|---|---|
| Способ установкиданные поставщика | 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with adaptor plate) |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.7 Н-м в винтовой зажим |
|---|
Классификация и назначение 8
| Тип расцепителяEF007007 | Термомагнитный |
|---|---|
| Категория примененияданные поставщика | AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2 |
| Область примененияданные поставщика | двигатель трансформатор |
| Серияданные поставщика | TeSys GV2 TeSys |
| Стандартное применениеданные поставщика | непрерывная в соответствии с IEC 60947-4-1 |
| Стандартыданные поставщика | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 14
| С интегрированным вспомогат переклEF001387 | Да |
|---|---|
| С встроенным расцепителем пониж-го напряжEF001390 | Да |
| С термозащитойEF006233 | Нет |
| Номин откл способность Icu при 400 В ACEF007049 | 100 кА |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 13...13 А |
| Конструкция прибораEF008240 | Комплектное устройство в корпусе |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | GV2RT |
| Краткое название устройстваданные поставщика | GV2RT |
| Наименование продуктаданные поставщика | TeSys GV2 |
| Отключающая способностьданные поставщика | 100 кА Icu в 400/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 500 V Переменный ток 50/60 Гц в соответ |
| Рабочее положениеданные поставщика | любое положение |
| Сертификатыданные поставщика | IECEE CB Scheme UL CSA CCC EAC BV LROS (Lloyds register of shipping) |
| Технология расцепителяданные поставщика | термомагнитный |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 45 мм |
|---|---|
| ВысотаEF000040 | 89 мм |
| ГлубинаEF000049 | 78.5 мм |
| Рабочая высотаданные поставщика | 2000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.048 × 0.093 × 0.085 см | 0.227 | 0.00037944 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.048 × 0.093 × 0.085 см
- Вес, кг
- 0.227
- Объём, м³
- 0.00037944
- EAN / GTIN
