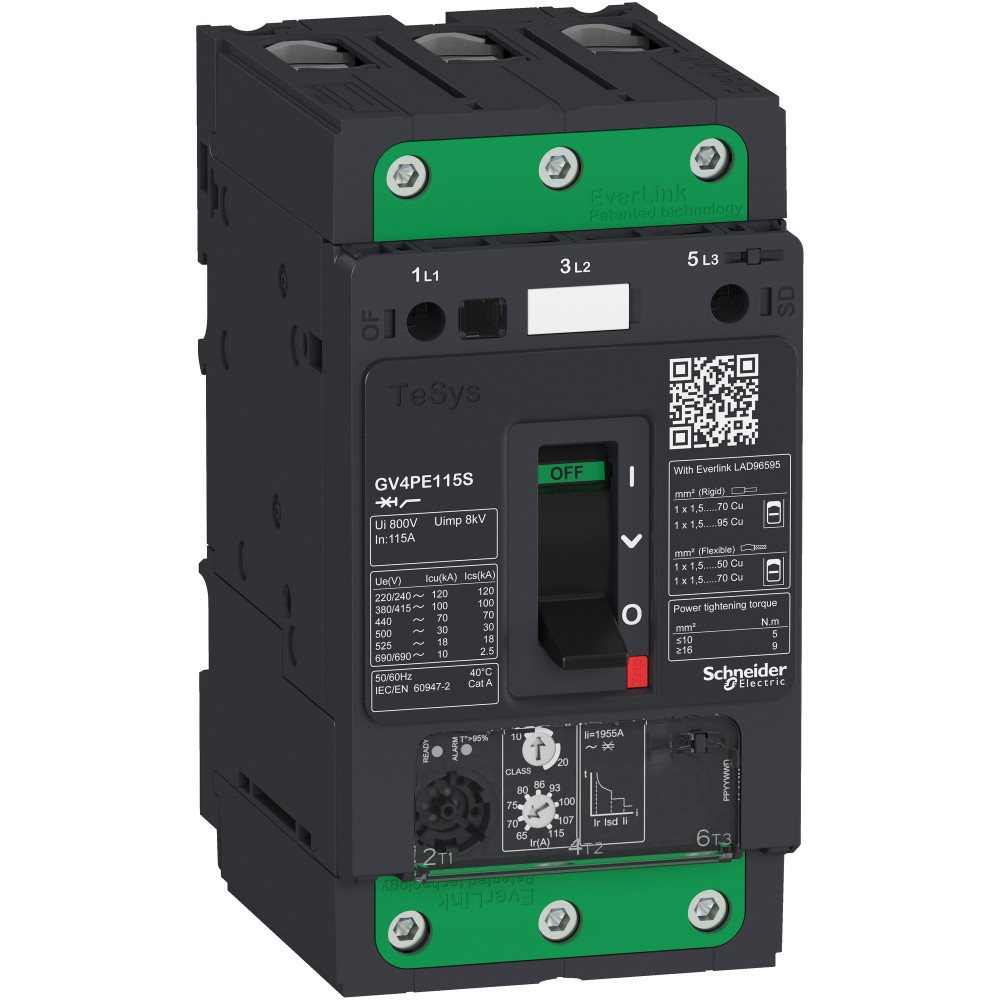

АВТ.ВЫКЛ GV4PE С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 115A 50kA ЗАЖИМ EVERLINK

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP40
Механическая износостойкостьданные поставщика	40000 циклы
Механическая стойкостьданные поставщика	вибрации: +/- 1 mm 2...13,2 Гц в соответствии с IEC 60068-2-6 вибрации: 0,7 gn 13,2...100 Гц в соответствии с IEC 60068-2-6 удары: 15 gn 11 ms в соответствии с IEC 60068-2-27
Степень защиты ipданные поставщика	IP40 front face в соответствии с МЭК 60529 ≠ ETIM
Температура окружающего воздуха при храненииданные поставщика	-50-85 °C
Температура окружающей средыданные поставщика	-25-70 °C
Электрическая износостойкостьданные поставщика	10000 циклы для AC-3 в 440 V In/2 5000 циклы для AC-3 в 440 V In

Электрические и световые параметры 20

Номин. коммутируем. мощность при AC-3, 400 ВEF001364	55 кВт
Номин продолжительный ток IuEF001389	115 А
Количество полюсовEF001391	3
Номин раб напряжениеEF001435	0...690 В
Диапазон уставки тока расцепленияEF002336	65...115 А
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип элемента управленияEF006976	Рычажковый (перекидной рычаг)
Номин. коммутируем. мощность при AC-3, 230 ВEF007025	30 кВт
Чувствительность к обрыву фазыEF007400	Нет
диапазон регулирования уставки тока срабатывания защиты от кзданные поставщика	13 x Ir
Межполюсный шагданные поставщика	27 мм
Мощность двигателя, квтданные поставщика	37-37 кВт в 400...415 V Переменный ток 50/60 Гц 45-45 кВт в 400...415 V Переменный ток 50/60 Гц 55-55 кВт в 400...415 V Переменный ток 50/60 Гц 45-45 кВт в 500 V Переменный ток 50/60 Гц 55-55 кВт в 50
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	800 В в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика	115 А
Описание полюсовданные поставщика	3P
Тип управленияданные поставщика	тумблер
Ток срабатывания электромагнитного расцепителяданные поставщика	1955-1955 А
Чувствительность к обрыву фазыданные поставщика	Да в соответствии с IEC 60947-4-1 ≠ ETIM

Материалы и конструкция 3

Исполнение монтажаданные поставщика	защелками винтами
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с МЭК 60947-1
Цветданные поставщика	серый (RAL 7016)

Монтаж и подключение 2

Монтажная опораданные поставщика	симметричная DIN рейка 75 мм монтаж на панель 35 мм симметричная DIN-рейка
Соединения – клеммыданные поставщика	Сверху 1 соединители EverLink с винтами BTR 1.5-70 мм², жесткий кабель Сверху 1 соединители EverLink с винтами BTR 1.5-50 мм², Гибкий Нижний 1 соединители EverLink с винтами BTR 2.5-95 мм², жесткий ка

Механические характеристики 2

Момент затяжкиданные поставщика	9-9 Н-м для 16-95 мм² 5-5 Н-м для 1.5-10 мм²
Степень ударостойкости ikданные поставщика	IK07 в соответствии с МЭК 62262

Классификация и назначение 8

Тип расцепителяEF007007	Электронный
Информация о ремонтопригодностиданные поставщика	Подлежит замене
Категория примененияданные поставщика	категория А
Область примененияданные поставщика	motor protection
Серияданные поставщика	TeSys
Стандартыданные поставщика	EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 EN/IEC 60947-2
Тип защитыданные поставщика	защита от короткого замыкания с малой выдержкой времени перезагрузка защита от замыкания на землю фазный дисбаланс короткое замыкание phase loss
Тип продуктаданные поставщика	выключатель

Прочие характеристики 19

С интегрированным вспомогат переклEF001387	Да
С встроенным расцепителем пониж-го напряжEF001390	Да
С термозащитойEF006233	Нет
Номин откл способность Icu при 400 В ACEF007049	50 кА
Диап регул без заде сраб расцеп короткого замыкEF007131	1955...1955 А
Конструкция прибораEF008240	Комплектное устройство в корпусе
номинальная рабочая отключающая способностьданные поставщика	100 кА в 220...240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 380...415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 440 V Переменный ток 50/60 Гц в соответствии
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика	65-115 А
Качественные этикеткиданные поставщика	CE
Количество слотовданные поставщика	1 разъемы для контакт аварийного отключения для контакты индикации аварии, втычной 1 разъемы для расцепитель напряжения для электрическое дистанционное отключение, втычной 1 разъемы для контакт состоя
Краткое название устройстваданные поставщика	GV4PE
Локальная индикацияданные поставщика	готовый: flashing LED (зеленый) alarm (T° >95%): светодиод (красный) наличие вспомогательных контактов: green indicator
Наименование продуктаданные поставщика	TeSys GV4
Отключающая способностьданные поставщика	Icu 100 кА в 220...240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 Icu 50 кА в 380...415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 Icu 50 кА в 440 V Переменный ток 50/60 Гц в с
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 68-2
Сертификатыданные поставщика	МЭК UL CSA CCC EAC ATEX EU-RO MR
Степень загрязненияданные поставщика	3 в соответствии с МЭК 60947-1
Технология расцепителяданные поставщика	электронный термомагнитный

Размеры и упаковка

Изделие

ШиринаEF000008	81 мм
ВысотаEF000040	155 мм
ГлубинаEF000049	116 мм
Блокировка поворотной рукоятки навесным замкомданные поставщика	with a lock accessory
Вес неттоданные поставщика	1.45 кг
Длина зачистки проводовданные поставщика	20 мм
Рабочая высотаданные поставщика	0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик
