EKF

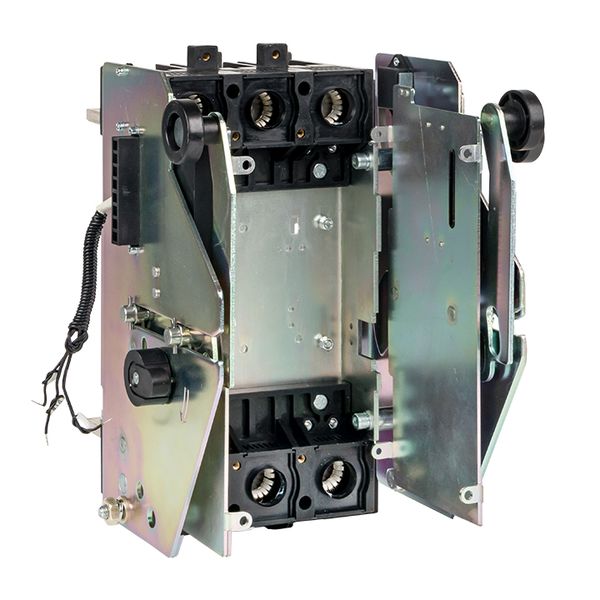

Панель выкатная для AV POWER-3/3 ETU 400А заднего присоединения EKF
ИсточникКаталог EKF
КлассификацияEC002498
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу mccb-3-dod33R-400A.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток400 А
Номин раб напряжение690 В
Тип монтажаВинтовой (-ое)
Тип или способ подключенияВинтовой
Тип напряженияAC (перемен.)
Тип компонентаВыдвижное устройство
Описание и назначение
- Для всех габаритов:
- * Аварийный контакт
- * Дополнительный и аварийный контакты
- * Расцепитель минимального напряжения
- * Независимый расцепитель
- * Расширители выводов
- * Ручной поворотный привод
- * Электропривод
- * Панель втычная
- * Панель выкатная (AV POWER-3; AV POWER-4)
- * ModBus RTU:
- Конвертер протоколов AV-RS1
- Модуль индикации и программирования AV-CM1
- Коммуникационный блок ModBus RTU для ETU x.2
- **Для первого габарита, AV Power-1/3 80кА TR, необходимо использовать аксессуары с пометкой «для ETU»**
- **Способы установки дополнительных устройств зависят от их типов:**
- * дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальшпанелью, которая крепится на винтах на корпусе выключателя;
- * электро- и ручной приводы крепятся на корпусе выключателя;
- * коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC002498.
Электрические и световые параметры 4
| Тип напряжения | AC (перемен.) |
|---|---|
| Номин ток | 400 А |
| Номин раб напряжение | 690 В |
| Количество полюсов | 0 |
Материалы и конструкция 1
| С корпусом | Да |
|---|
Монтаж и подключение 3
| Тип монтажа | Винтовой (-ое) |
|---|---|
| С монтажной платой | Да |
| Тип или способ подключения | Винтовой |
Классификация и назначение 2
| Тип компонента | Выдвижное устройство |
|---|---|
| Тип изделияданные поставщика | Выкатная панель |
Прочие характеристики 2
| Гибкий | Нет |
|---|---|
| Самоклеющ-ся | Нет |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.53 × 0.5 × 0.39 м | 10.84 | 0.10335 | |
| Групповая упаковка упак. (1 шт) | 1 шт. | 0.532 × 0.497 × 0.387 м | 10.896 | 0.102324 | |
| Транспортная упаковка упак. (1 шт) | 1 шт. | 0.532 × 0.497 × 0.387 м | 10.896 | 0.102324 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.53 × 0.5 × 0.39 м
- Вес, кг
- 10.84
- Объём, м³
- 0.10335
- EAN / GTIN
-
Групповая упаковка упак. (1 шт)
- В упаковке
- 1 шт.
- Габариты
- 0.532 × 0.497 × 0.387 м
- Вес, кг
- 10.896
- Объём, м³
- 0.102324
- EAN / GTIN
-
Транспортная упаковка упак. (1 шт)
- В упаковке
- 1 шт.
- Габариты
- 0.532 × 0.497 × 0.387 м
- Вес, кг
- 10.896
- Объём, м³
- 0.102324
- EAN / GTIN
