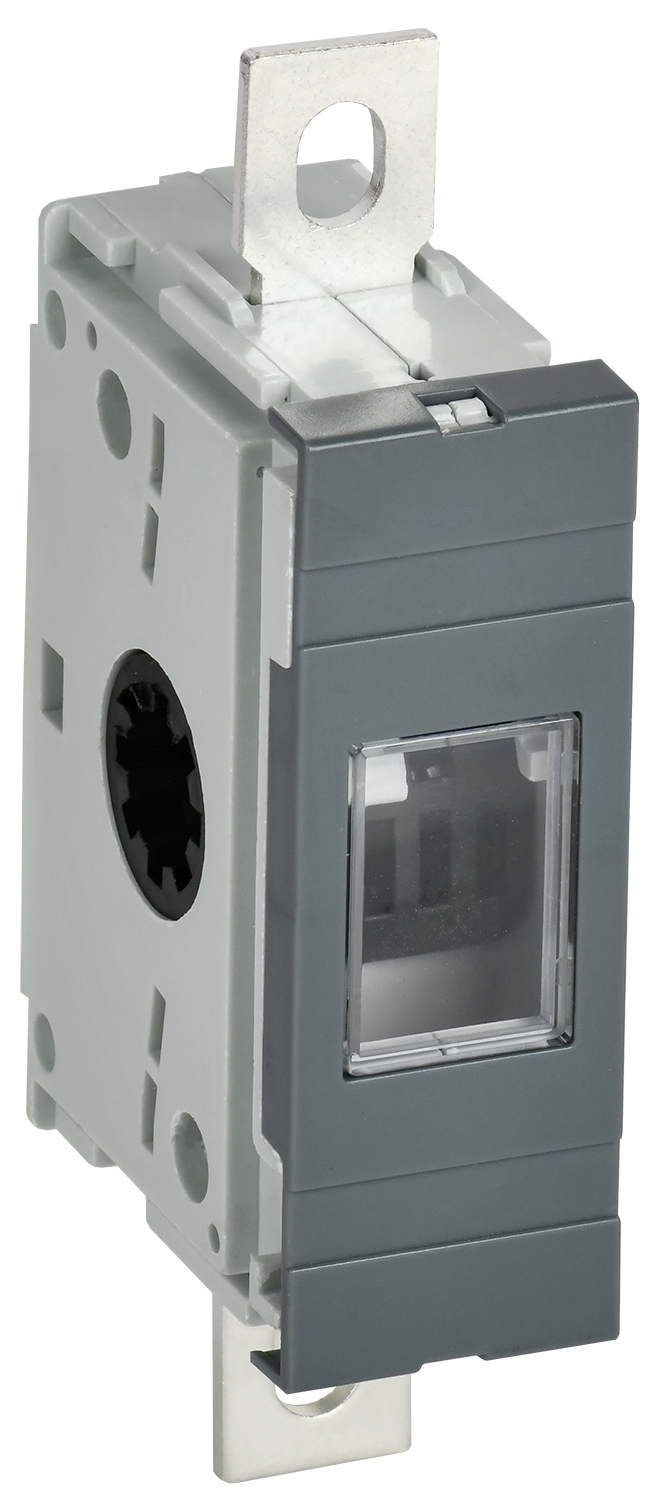

KARAT Полюс силовой для ВРК 200А IEK
ИсточникКаталог IEK
КлассификацияEC002498
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаБоковое крепление
ЦветСерый
Ширина41
Модель или исполнениеВстраиваемый (-ая)
Высота150
Глубина70
ФормаПрямоугольн.
Подходит дляПлоский шинопровод
Описание и назначение
Полюс силовой расширяет возможности подключения силовых цепей выключателя-разъединителя KARAT IEK.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP00 |
|---|
Электрические и световые параметры 12
| Номин токEF000227 | 200 |
|---|---|
| Номин раб напряжениеEF000228 | 690 |
| Количество фазEF000351 | 1 |
| Количество полюсовEF001391 | 1 |
| Подходит для количества полюсовEF001589 | 1 |
| Макс непрерывное напряжение перемен тока АСEF004198 | 690 |
| Номин напряжение перемен токаEF004220 | 400 |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 |
| Макс допустимый ток IeEF007356 | 200 |
| Макс допустимое раб напряжение UeEF007357 | 690 |
| Макс. номин. токEF007926 | 200 |
| Номин ток InEF008250 | 200 |
Материалы и конструкция 6
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | Встраиваемый (-ая) |
| С корпусомEF001102 | Да |
| Модульное исполнениеEF001126 | Нет |
| Материал корпусаEF001596 | Пластик |
| МатериалEF002169 | Пластик |
Монтаж и подключение 5
| Тип монтажаEF000003 | Боковое крепление |
|---|---|
| Монтажная плитаEF001234 | Да |
| Тип подключения к источникам питанияEF006696 | Круглый проводник/медная полоса |
| Установка на защёлкахEF007462 | Нет |
| Количество переключающих контактовEF008257 | 1 |
Классификация и назначение 3
| ФормаEF000051 | Прямоугольн. |
|---|---|
| Тип компонентаEF000215 | Прочее |
| Тип крышкиEF001135 | Прозрачный (светопроницаемый) |
Прочие характеристики 14
| Подходит дляEF000073 | Плоский шинопровод |
|---|---|
| С защитой проводаEF000550 | Нет |
| Количество соединений 10 мм²EF001156 | 2 |
| Количество соединений 25 мм²EF001157 | 2 |
| Количество соединений 16 мм²EF001158 | 2 |
| Количество соединений бол 25 мм²EF001159 | 2 |
| откл способность при коротком замыкании-IcwEF002562 | 15 |
| Возможность состыковки друг с другомEF006169 | Да |
| Количество первичных входовEF006947 | 1 |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Подходит для выключателя-разъединителяEF007252 | Да |
| С защитой от прикосновенияEF008186 | Нет |
| Общ количество соединенийEF008299 | 2 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 41 |
|---|---|
| ВысотаEF000040 | 150 |
| ГлубинаEF000049 | 70 |
| Диаметр отверстияEF000079 | 5 |
| ДлинаEF001438 | 150 |
| Ширина или размер ячейкиEF002522 | 41 |
| Ширина шиныEF003704 | 20 |
| Макс поперечное сечение проводникаEF004969 | 95 |
| Подходит для кабеля диаметромEF005466 | 11 |
| Для провода круглого сеченияEF007258 | Да |
| Макс попереч сечение гибкого проводникаEF008828 | 95 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт | 0.144 × 0.088 × 0.007 | 0.413 | 0.001042 | |
| Групповая упаковка | 4 шт | 0.222 × 0.161 × 0.09 | 1.677 | 0.003832 | |
| TRANSPORTING | 32 шт | 0.451 × 0.345 × 0.197 м | 13.216 | 0.033344 |
-
Базовая единица
- В упаковке
- 1 шт
- Габариты
- 0.144 × 0.088 × 0.007
- Вес, кг
- 0.413
- Объём, м³
- 0.001042
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 4 шт
- Габариты
- 0.222 × 0.161 × 0.09
- Вес, кг
- 1.677
- Объём, м³
- 0.003832
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 32 шт
- Габариты
- 0.451 × 0.345 × 0.197 м
- Вес, кг
- 13.216
- Объём, м³
- 0.033344
- EAN / GTIN
