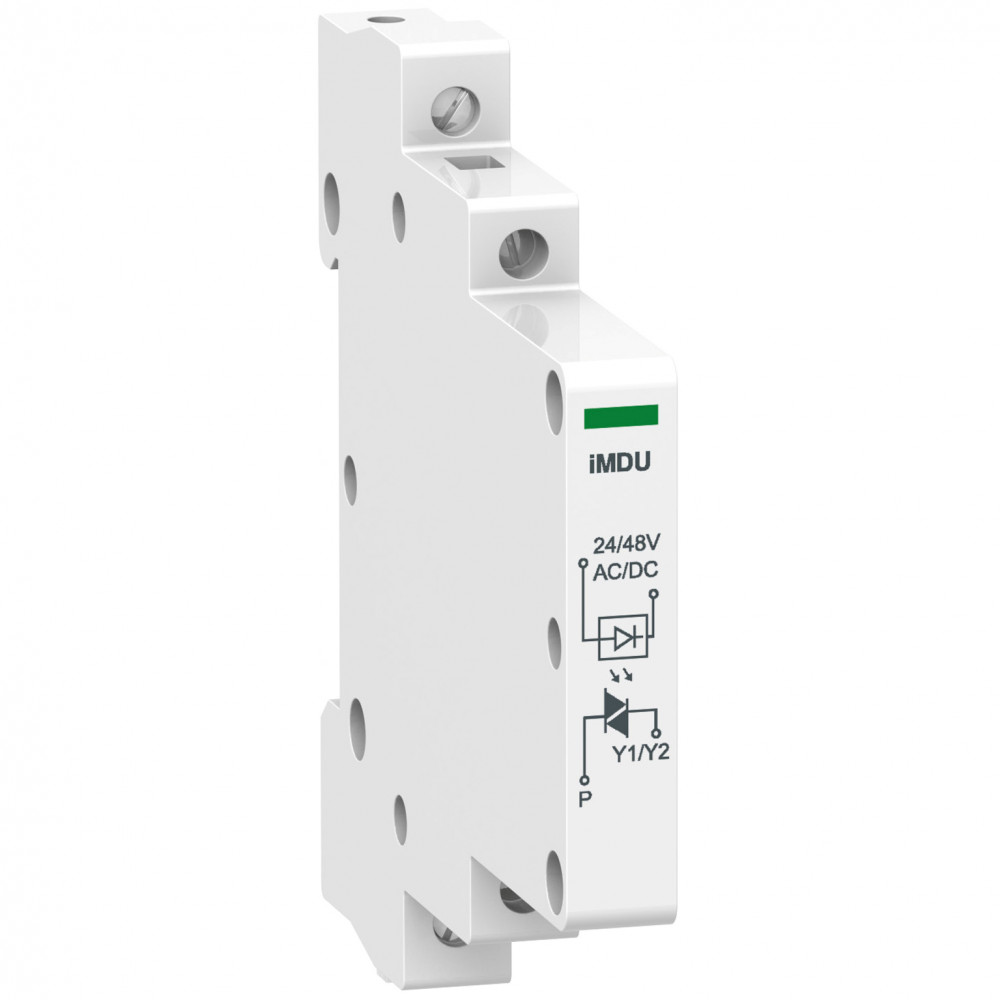

iMDU УСТР. УПРАВЛ. 24/48 В пер/пост

Изображение может отличаться от конкретного исполнения.

Schneider Electric

iMDU УСТР. УПРАВЛ. 24/48 В пер/пост

Артикул: A9C18195 ETIM-класс: EC002498 EAN: 13606480393409 EAN: 3606480393402 Обновлено: 12.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002498
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип компонентаПрочее

Описание и назначение

iMDU УСТРОЙСТВО УПРАВЛЕНИЯ 24/48 В пер./пост.тока. Автоматические выключатели со встроенным дистанционным управлением Reflex iC60 сочетают в себе следующие функции: дистанционное управление постоянными и/или импульсными командами в одном из трёх режимов, выбранном пользователем; функция автоматического выключателя, обеспечивающая защиту цепей от токов короткого замыкания, защиту цепей от токов перегрузки, секционирование в промышленных электроустановках. Возврат в исходное положение после отключения на повреждение выполняется вручную при помощи рукоятки.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Относительная влажностьданные поставщика 95-95 % в 55-55 °C
Рабочая температура окружающей средыданные поставщика -20-60 °C
Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529 IP40 в Модульный корпус класс II) в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика -40-80 °C

Электрические и световые параметры 3

Напряжение цепи управленияданные поставщика 24...48 V пер./пост. тока
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ
номинальное напряжение изоляцииданные поставщика 500 В

Материалы и конструкция 2

Исполнение монтажаданные поставщика стационарный
Цветданные поставщика Белый

Монтаж и подключение 2

Клеммный блокданные поставщика клеммы туннельного типаЖесткий 1.5-1.5 мм² клеммы туннельного типаГибкий 1.5-1.5 мм² клеммы туннельного типаГибкий с наконечником 1.5-1.5 мм²
Монтажная опораданные поставщика 35 мм симметричная DIN-рейка

Механические характеристики 1

Момент затяжкиданные поставщика 1-1 Н-м

Классификация и назначение 3

Тип компонентаEF000215 Прочее
Серияданные поставщика Reflex iC60 iC60 Acti 9
Тип продуктаданные поставщика voltage adaptor

Прочие характеристики 7

Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика iMDU
Краткое название устройстваданные поставщика iMDU
Подготовка к работе в тропических условияхданные поставщика 2
Сегмент рынкаданные поставщика Малые коммерческие предприятия
Совместимость серий продуктаданные поставщика Acti 9 RCA Acti 9 Reflex iC60
Шаг 9 ммданные поставщика 1

Размеры и упаковка

Изделие

Вес неттоданные поставщика 53 г
Длина зачистки проводовданные поставщика 6 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.092 × 0.079 × 0.02 см 0.047 0.00014536 3606480393402
Групповая упаковка 12 шт. 0.265 × 0.1 × 0.085 м 0.627 0.0022525 13606480393409

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.092 × 0.079 × 0.02 см
    Вес, кг
    0.047
    Объём, м³
    0.00014536
    EAN / GTIN
    3606480393402

  • Групповая упаковка

    В упаковке
    12 шт.
    Габариты
    0.265 × 0.1 × 0.085 м
    Вес, кг
    0.627
    Объём, м³
    0.0022525
    EAN / GTIN
    13606480393409
