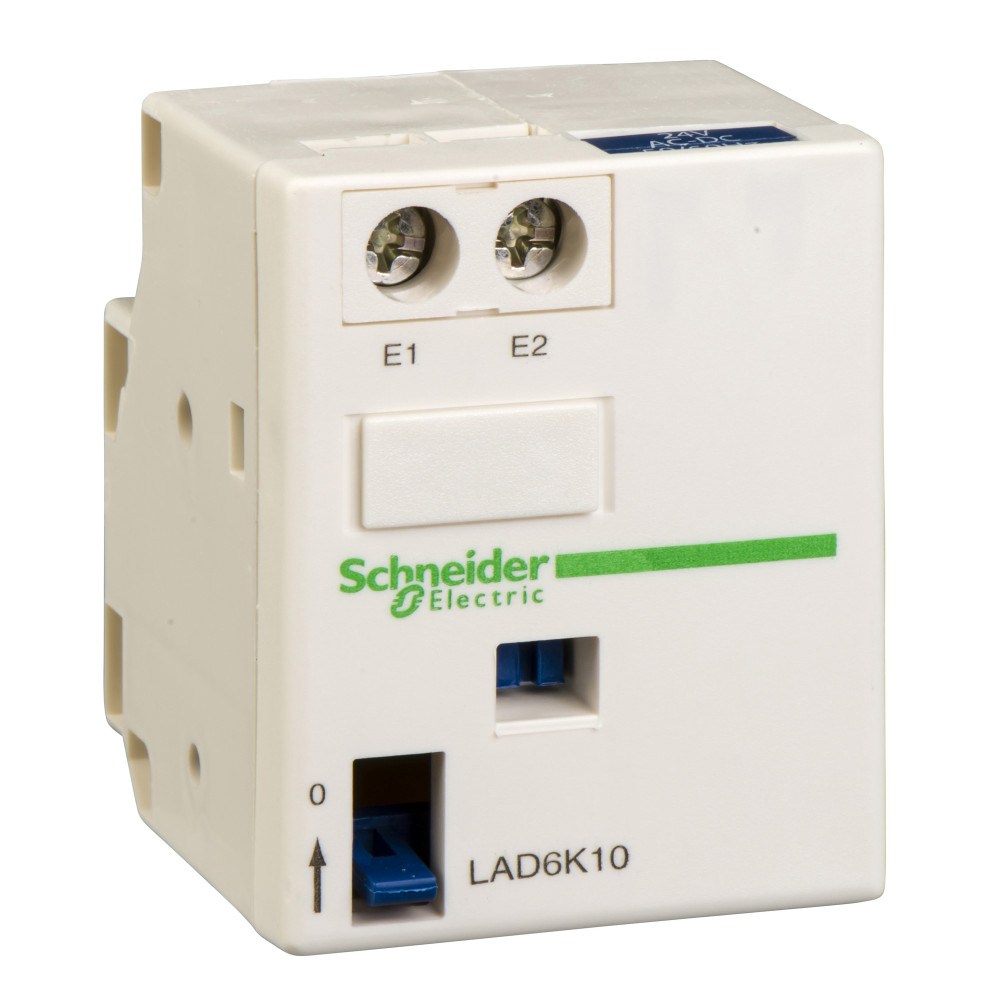

Изображение может отличаться от конкретного исполнения.
Schneider Electric
БЛОК ЭЛЕКТРОМЕХ. ЗАЩЕЛКИ AC,DC 24V
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Блок электромеханической защелки AC,DC 24В. диапазон: TeSys<br /> - тип устройства или его аксессуаров: блок электромеханической взаимной блокировки<br /> - совместимость изделий: LC1D09.D38, LC1DT60A.DT80A, LC1DT20.DT40, LC1D40A.D65A, реле управления TeSys D<br /> - напряжение цепи управления: 24 В пер. ток 50/60 Гц, 24 В пост. ток. <br />Преимущества: широкий диапазон управляющего напряжения,безвинтовое крепление на 35-мм рейку или крепление на винтах.<br />Применения:пассажирские лифты, подъемники и лифты для товаров, системы обогрева, системы вентиляции и охлаждления, освещение, гаражные ворота, автоматические двери, автомобильные мойки, насосные станции, бассейны, погрузчики, конвейеры, и многое другое</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 500000 циклы |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | IP2x в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
Электрические и световые параметры 5
| Максимальная частота коммутацииданные поставщика | 1200 цикл/ч |
|---|---|
| напряжение цепи управленияданные поставщика | 24 В пост. ток 24 В пер. ток 50/60 Гц |
| номинальное напряжение изоляцииданные поставщика | 690 В в соответствии с IEC 60947-5-1 |
| Требуемая мощность, в·аданные поставщика | 25 для пер. ток цепь |
| Требуемая мощность, втданные поставщика | 30 Вт для пост. ток цепь |
Материалы и конструкция 1
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068 |
|---|
Монтаж и подключение 1
| Место монтажаданные поставщика | передняя сторона |
|---|
Классификация и назначение 3
| Тип компонентаEF000215 | Механическая блокировка |
|---|---|
| Серияданные поставщика | TeSys D реле управления TeSys D TeSys Deca TeSys |
| Тип продуктаданные поставщика | блок электромеханической взаимной блокировки |
Прочие характеристики 5
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Контроль срабатыванияданные поставщика | ручной электрический |
| Коэффициент нагруженияданные поставщика | 0.1 |
| Сертификатыданные поставщика | UL CSA |
| Совместимость продуктаданные поставщика | LC1D09...D38 LC1DT20...DT40 реле управления TeSys D LC1D40A...D80A LC1DT60A...DT80A |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.07 кг |
|---|
