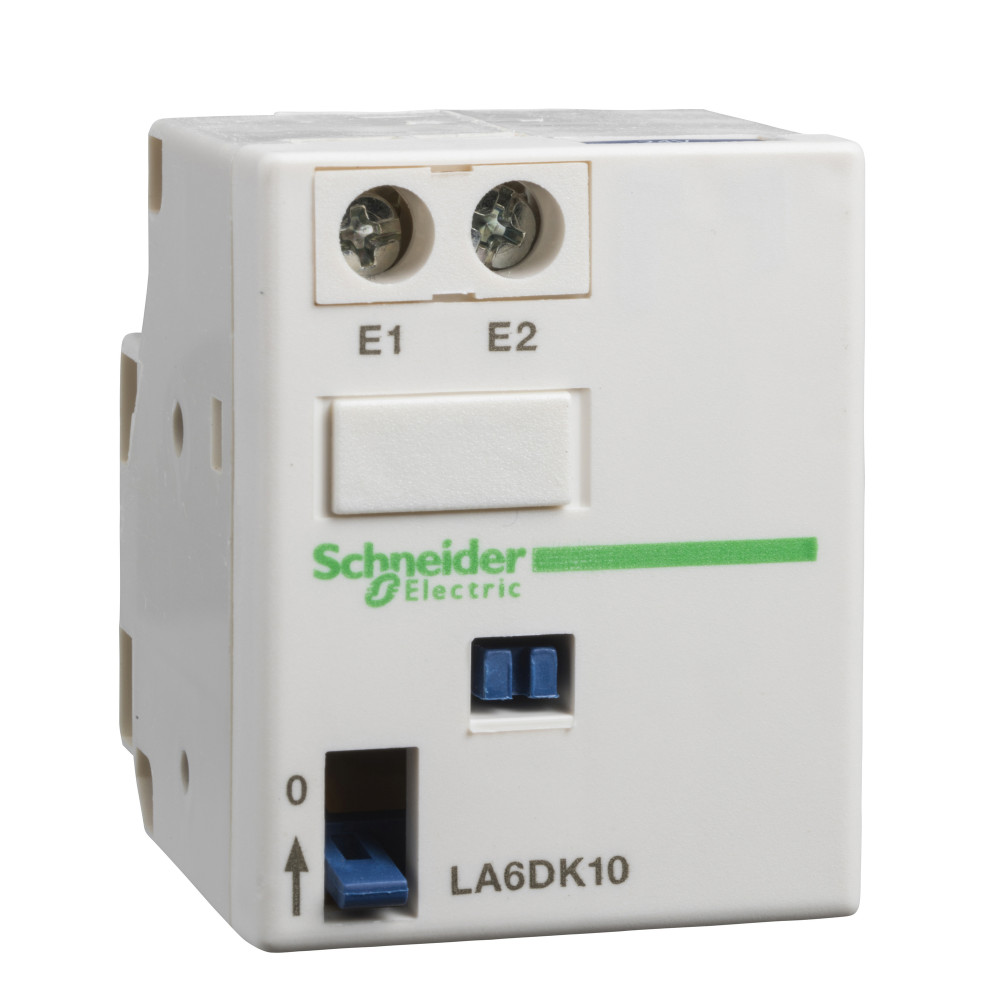

Изображение может отличаться от конкретного исполнения.
Schneider Electric
БЛОК ЭЛ-МЕХ. ЗАЩЕЛКИ 220/240V 50/60HZ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Блок электро-механической защелки 220/240В 50/60ГЦ. диапазон: TeSys<br /> - тип устройства или его аксессуаров: блок электромеханической взаимной блокировки<br /> - совместимость изделий: LC1D80, LP1D80, LC1D115, LC1D150, LC1D95<br /> - напряжение цепи управления: 220/240 В пер. ток 50/60 Гц, 220/240 В пост. ток. <br />Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости. <br />Применения: пассажирские лифты, подъемники и лифты для товаров, системы обогрева, системы вентиляции и охлаждления,освещение, гаражные ворота, автоматические двери,автомобильные мойки, насосные станции, бассейны, погрузчики, конвейеры, и многое другое.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Механическая износостойкостьданные поставщика | 500000 циклы |
|---|---|
| Рабочая температураданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | IP2x в соответствии с VDE 0106 |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
Электрические и световые параметры 6
| Максимальная частота коммутацииданные поставщика | 1200 цикл/ч |
|---|---|
| Напряжение цепи управленияданные поставщика | 220/240 V пер. ток 50/60 Hz 220/240 V пост. ток |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное напряжение изоляцииданные поставщика | 690 В в соответствии с IEC 60947-5-1 |
| Требуемая мощность, в·аданные поставщика | 25 для пер. ток цепь |
| Требуемая мощность, втданные поставщика | 30 Вт для пост. ток цепь |
Материалы и конструкция 1
| Защитное исполнениеданные поставщика | TH в соответствии с IEC 60068 |
|---|
Монтаж и подключение 1
| Место монтажаданные поставщика | передняя сторона |
|---|
Классификация и назначение 5
| Тип компонентаEF000215 | Механическая блокировка |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серияданные поставщика | TeSys |
| Серия продуктаданные поставщика | TeSys D |
| Тип продуктаданные поставщика | блок электромеханической взаимной блокировки |
Прочие характеристики 14
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Контроль срабатыванияданные поставщика | ручной электрический |
| Коэффициент нагруженияданные поставщика | 0,1 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Сертификатыданные поставщика | CSA UL |
| Совместимость продуктаданные поставщика | LP1D80 LC1D150 LC1D115 LC1D95 LC1D80 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP111213EN_V1 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.065 × 0.054 × 0.047 см | 0.097 | 0.00016497 | |
| TRANSPORTING | 32 шт. | 0.4 × 0.15 × 0.15 м | 3.343 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.065 × 0.054 × 0.047 см
- Вес, кг
- 0.097
- Объём, м³
- 0.00016497
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 32 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 3.343
- Объём, м³
- 0.009
- EAN / GTIN
