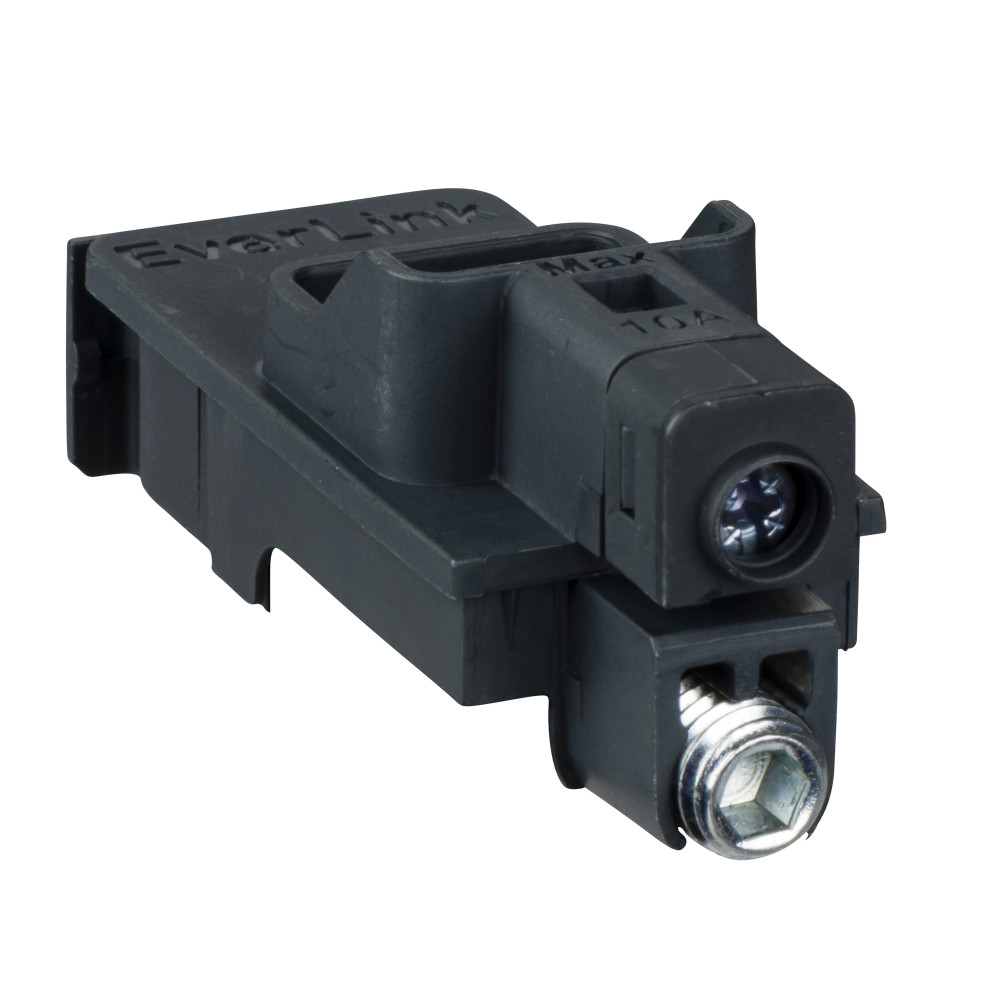

Изображение может отличаться от конкретного исполнения.
Schneider Electric
4 ШТ. КЛЕММ EverLink NSXm
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
4 ШТ. КЛЕММ EverLink NSXm. тип устройства или его аксессуаров: клемма - краткое название устройства: присоединения - описание полюсов: 4P. Преимущества: Гибкая платформа. • Возможность установки на DIN-рейку или монтажную плату. • Гибкая система подключения силовых кабелей/шин • Клеммы EverlinkTM. • Индикация установленных в аппарат вспомогательных устройств, встраиваемых на месте простым защелкиванием. • Компактность (В х Ш х Г: 137 х 81 х 80 мм).. применения: • Защита низковольтных электроустановок: • Стандартные области применения: промышленные предприятия, здания, объекты инфраструктуры;. • Аппараты отходящих линий (в качестве фидеров в выдвижных блоках) в НКУ, используемых в диспетчерских центрах энергосистемы;. • Вводные аппараты в низковольтных распределительных щитах или аппараты отходящих линий в промежуточных распределительных щитах, обеспечивающих энергоснабжение в малых и средних коммерческих зданиях;. • Вводные аппараты для защиты оборудования HVAC, упаковочного, грузоподъемного, насосного, конвейерного оборудования;. • Аппараты защиты устройств управления промышленными процессами: подготовка воды, туннели, автоматизация....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 3
| номинальный токданные поставщика | 16-160 А для copper 16-100 А для aluminium |
|---|---|
| Описание полюсовданные поставщика | 4P |
| Суммарый токданные поставщика | 10 А для 0.5-6 мм² (AWG 20...AWG 10), одно- или многожильный 10 А для 1.5-6 мм² (AWG 20...AWG 10), жесткий |
Материалы и конструкция 1
| Материал проводникаданные поставщика | сталь |
|---|
Монтаж и подключение 2
| Местоположение подключенияданные поставщика | Верхние Со стороны источника питания |
|---|---|
| Соединения – клеммыданные поставщика | Винтовой зажим - 1 кабель (-и) 2.5-95 мм² - жесткий кабель Винтовой зажим2.5-95 мм² - многожильный Винтовой зажим2.5-70 мм² - крученый многожильный |
Классификация и назначение 4
| Тип компонентаEF000215 | Коннектор (соединитель) |
|---|---|
| Серияданные поставщика | Compact NSXm Compact |
| Тип аксессуара/отдельной деталиданные поставщика | присоединительные аксессуары |
| Тип продуктаданные поставщика | клемма |
Прочие характеристики 3
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Количество в одном комплектеданные поставщика | комплект из 4 шт. |
| Совместимость серий продуктаданные поставщика | Compact NSXm |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.225 × 0.14 × 0.025 м | 0.171 | 0.0007875 | |
| TRANSPORTING | 50 шт. | 0.4 × 0.3 × 0.3 м | 62 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.225 × 0.14 × 0.025 м
- Вес, кг
- 0.171
- Объём, м³
- 0.0007875
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 50 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 62
- Объём, м³
- 0.036
- EAN / GTIN
